2�3 Assemblage du pont

USER’S GUIDE V1.0 201511

- 5 -

OVERVIEW OF THE LIFT

2.1 General descriptions

This floor plate two posts lift is composed of posts, carriages, lifting arms, cylinders and motor unit, etc.

It is driven by an electro-hydraulic system. The gear pump delivers hydraulic oil to oil cylinders and pushes upwards its piston. The

piston drives the chain to raise the carriage and the lifting arms. During lifting process,

the safety latch will automatically and firmly bite with the safety teeth block in the posts. Therefore, no slipping will happen in

case the hydraulic system beaks down.

Safety structure

2.2 Technical data

Model Lifting capacity Full rise time Full rise Height Width Inside columns

Two post lift 4000kg 50s 1930mm 2824mm 3365mm 2780mm

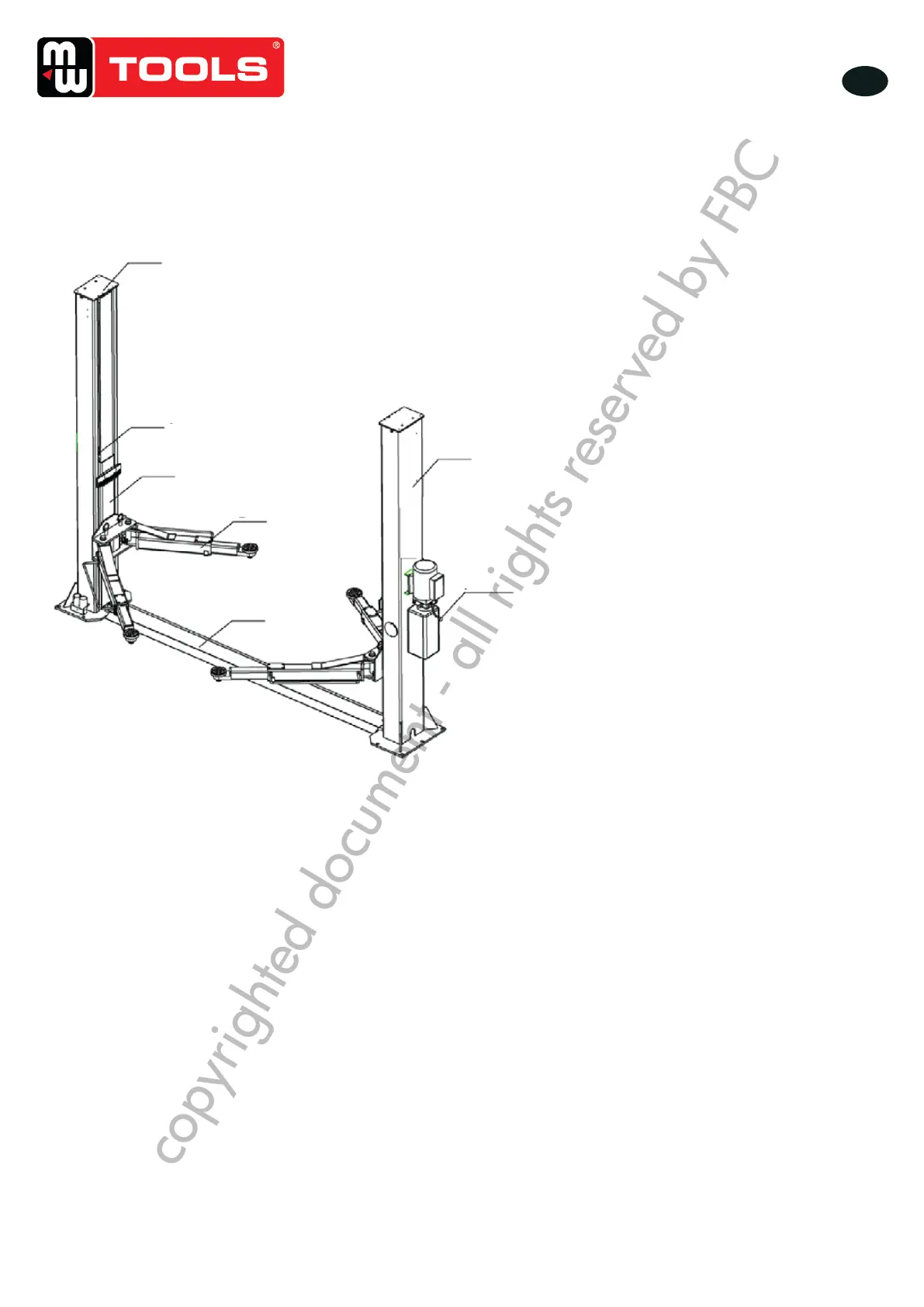

2.3 Construction of the lift

Plaque supérieure

Cylindre d’huile

Chariot

Colonne

Bloc d’alimentation

Bras de levage

Plaque de base

Fig� 2 Assemblage du pont

3 Installation

3�1 Préparation avant installation

Outils et équipement nécessaires

• Un engin de levage approprié.

• De l’huile hydraulique anti-usure.

• Une perceuse à percussion avec mèche 3/4’’.

• De la craie, un mètre ruban, un l à plomb magnétique, un tuyau de niveau de 8 m de long et 15 mm de diamètre.

• Des douilles, des clés ouvertes, un jeu de clés hexagonales internes, des tournevis droits et cruciformes.

• Un marteau, une pince à long nez, des clés à douilles de Φ 17, Φ 19, Φ 22 mm.

Contrôle avec la liste de colisage

Ouvrez le paquet et vériez avec la liste de colisage du chapitre 7 si toutes les pièces sont présentes. Si une pièce est

manquante ou endommagée, contactez immédiatement votre revendeur. Si vous ne le faites pas et que vous montez le pont

avec une pièce manquante, nous déclinons toute responsabilité, et la pièce commandée ultérieurement sera facturée au client.

Conditions d’installation

La machine doit être xée sur un sol en béton lisse et résistant, avec une résistance de plus de 21 MPa (3000 psi), une

tolérance de planéité inférieure à 5 mm et une épaisseur d’au moins 200 mm. De plus, un sol en béton nouvellement construit

doit sécher et se solidier pendant plus de 28 jour avant l’installation de la machine.
