9 Opengewerkte tekeningen en onderdelenlijst

9 Vues éclatées et liste des pièces détachées

9 Assembly drawings and spare parts list

USER’S GUIDE V1.0 201511

- 18 -

2D-100

2D-200

2D-300

2D-400

2D-500

2D-600

2D-700

2D-800

2D-900

2D-1100

2D-1200

2D-1300

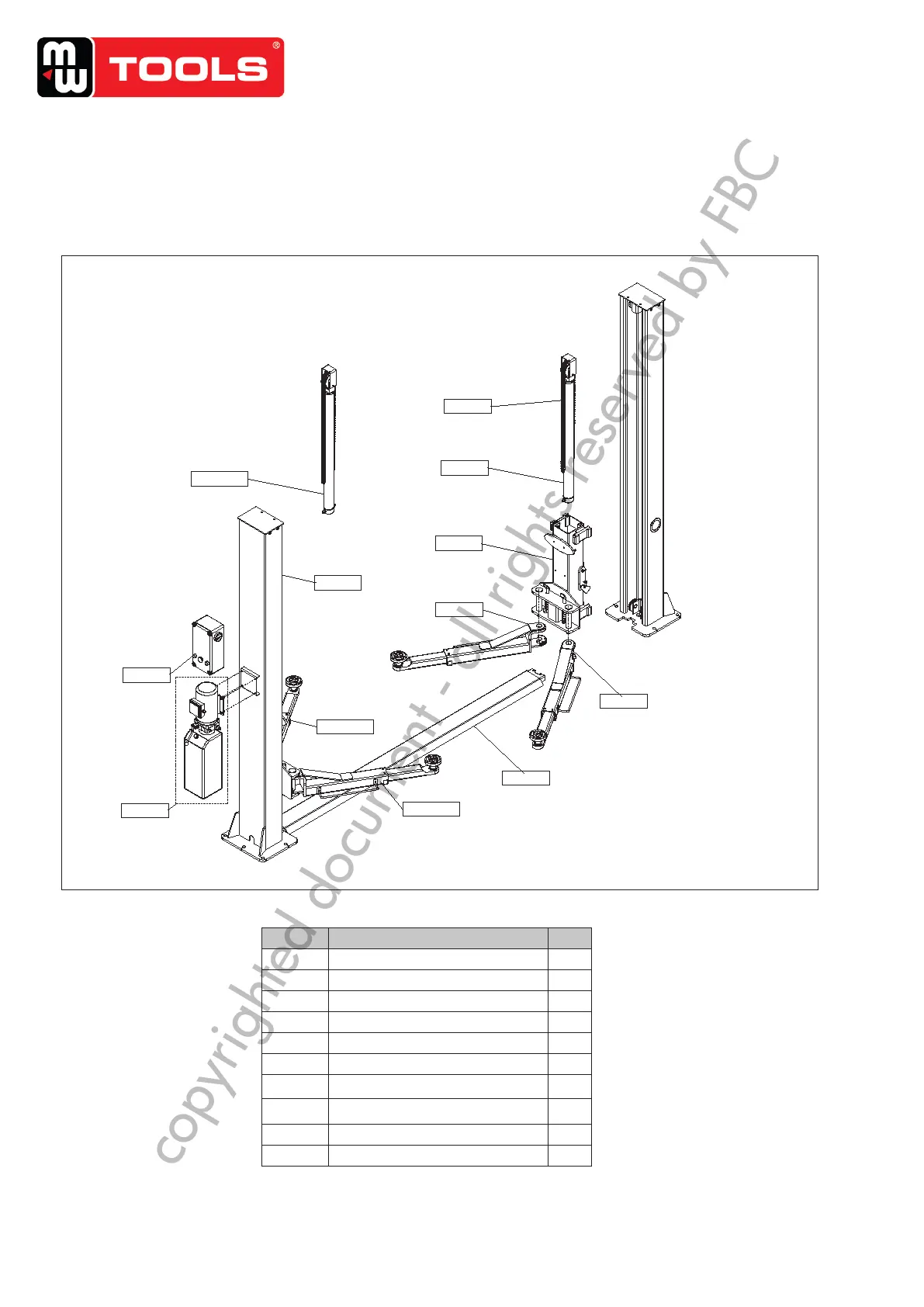

Annex 3, Assembly drawings

S/N Name Qty

2D-100

Complete column assembly

2set

2D-200

Complete lifting arm assembly

2set

2D-300

Complete carriage assembly

2set

2D-400 Complete slave oil cylinder 1set

2D-500

Chain

2pc

2D-600

Base plate

1pc

2D-700 Complete power unit assembly 1set

2D-800 Complete control box assembly 1set

2D-900

Complete lifting arm assembly

2set

2D-1100 Complete master oil cylinder 1set
