2 Overzicht van de machine
2�1 Algemene omschrijving
Deze hefbrug bestaat uit twee kolommen die onderaan met een plaat worden gekoppeld, een drager, twee hefarmen, cilinders
en een motor, enz.
De hefbrug wordt door een elektro-hydraulisch systeem aangedreven. De pomp levert hydraulische olie aan de cilinder en duwt
de piston naar boven. De piston drijft een ketting aan om de drager en de hefarmen te doen stijgen.
Tijdens het hefproces zal de veiligheidspen automatisch in het getande gedeelte van de kolom inschakelen. Dus, indien het
hydraulische systeem faalt, zal de brug niet abrupt dalen.
2�2 Technische gegevens
Model HB240 HB240M
Hefvermogen 4 ton 4 ton
Vermogen motor 2,2 kW 2,2 kW
Voltage 3 x 400 V 230 V
Maximale hoogte 1930 mm 1930 mm
Minimale hoogte 110 mm 110 mm
Maximale breedte voertuig 2576 mm 2576 mm
Hefduur 55 s 55 s
Duurtijd daling 26 s 26 s
Gewicht 630 kg 630 kg
Afmetingen (breedte x diepte x hoogte) 3426 x 700 x 2824 mm 3426 x 700 x 2824 mm

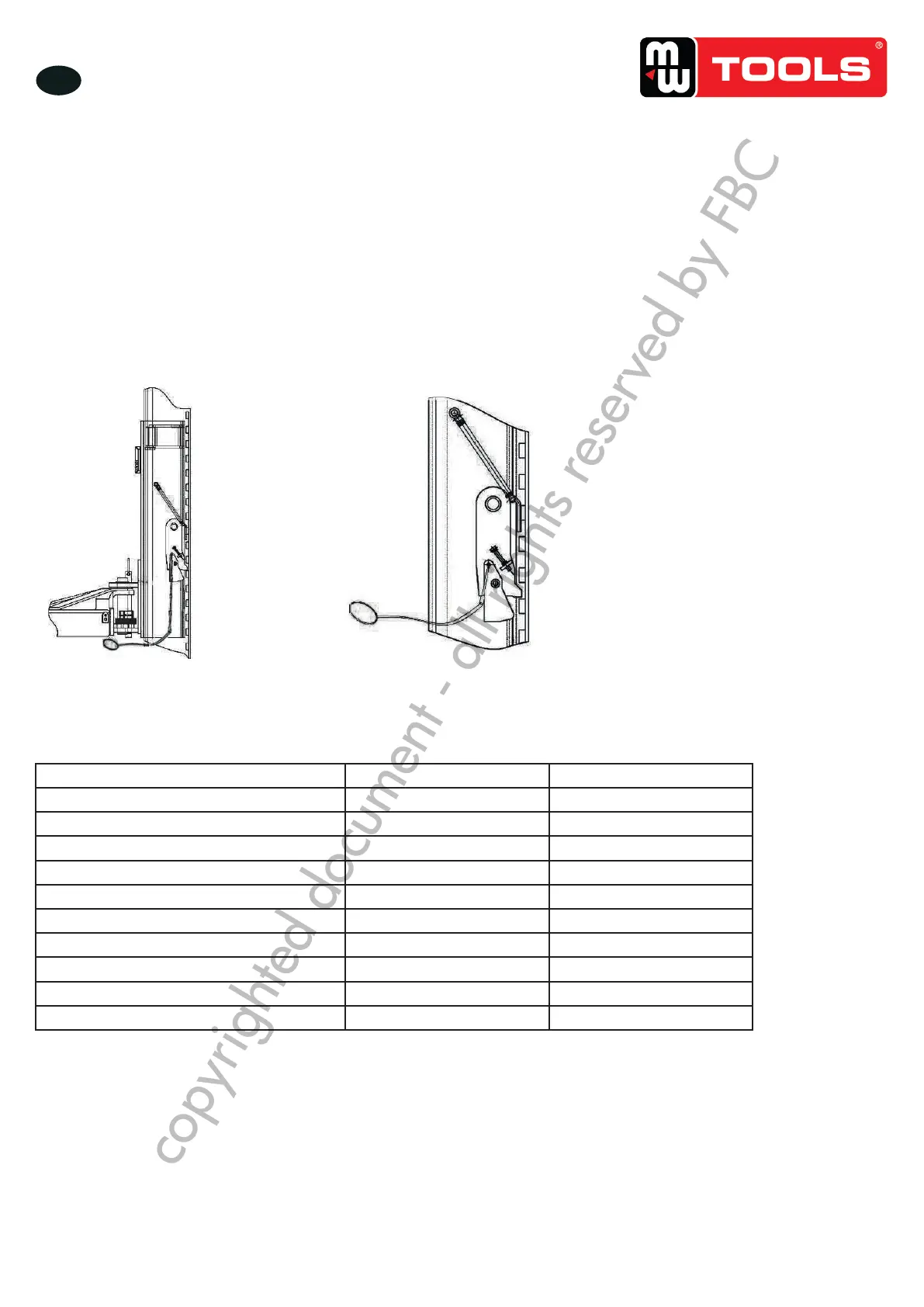

Fig� 1 Veiligheidsstructuur
USER’S GUIDE V1.0 201511
- 5 -
OVERVIEW OF THE LIFT
2.1 General descriptions
This floor plate two posts lift is composed of posts, carriages, lifting arms, cylinders and motor unit, etc.
It is driven by an electro-hydraulic system. The gear pump delivers hydraulic oil to oil cylinders and pushes upwards its piston. The
piston drives the chain to raise the carriage and the lifting arms. During lifting process,
the safety latch will automatically and firmly bite with the safety teeth block in the posts. Therefore, no slipping will happen in
case the hydraulic system beaks down.
Safety structure
2.2 Technical data
Model Lifting capacity Full rise time Full rise Height Width Inside columns
Two post lift 4000kg 50s 1930mm 2824mm 3365mm 2780mm
2.3 Construction of the lift
