Napoleon B35NT - Page 88

88
W415-1232 / 05.15.14
FR
Il est préférable de construire l'ossature après que l'appareil est en place et que le système d'évacuation est
installé. Construisez conformément aux exigences des codes du bâtiment locaux.
Il n'est pas nécessaire d'installer une base de protection avec ce type d'appareil.
Lorsque vous mettez l'appareil en place, surélevez-le de façon à prévoir l'épaisseur du plancher fi ni, c.-à-d.
tuiles, tapis ou bois franc, car s'ils n'ont pas été prévus, ils nuiront à l'ouverture de la porte d'accès inférieure et
à l'installation de plusieurs ensembles de contours.
Les matériaux combustibles peuvent être installés à égalité avec le devant de l'appareil, mais ils ne doivent
recouvrir aucune surface peinte en noir du devant de l'appareil. Les matériaux incombustibles (briques,
pierres, carreaux de céramique) peuvent empiéter sur la partie noire.
* SECTIONS D’ÉVENTS HORIZONTALES: Un dégagement minimal aux matériaux combustibles de 1" (25mm)
au-dessous et sur les côtés de l’évent et de 3" (76mm) au-dessus doit être maintenu sur toutes les courses
horizontales. Utilisez l’espaceur coupe-feu W010-1777 (fourni).
* SECTIONS D’ÉVENTS VERTICALES: Un dégagement minimal aux matériaux combustibles de 1" (25mm)
est requis sur toutes les courses verticales à l’exception des dégagements à l’intérieur de l’enceinte de
l'appareil. Voir la section « DÉGAGEMENTS MINIMAUX DE L’ENCEINTE ». Utilisez l’espaceur coupe-feu
W500-0096 (non fourni).
Dégagements minimaux de l'appareil aux matériaux combustibles :
Ossature combustible :
- 0" aux espaceurs
- 1" (25mm) en dessous et sur les côtés du conduit d’évent*
- 3" (76mm) au-dessus du conduit d’évent*
Finition combustible :
- 0" à l’arrière
- 0" des côtés et du dessus en façade
Évacuation sur le dessus
- 50 1/2" (1283mm) du haut de l’enceinte jusqu’à la base de l’appareil
- 54" (1372mm) du plafond jusqu’à la base de l’appareil
14 1/2"
368mm
2"
51mm
14 1/2"
368mm
A
A
N
CEINTE
T
ÉRIEURE
ENCEINTE
INTÉRIEURE
MUR
LATÉRAL
34 3/4"
883mm
B
A
E

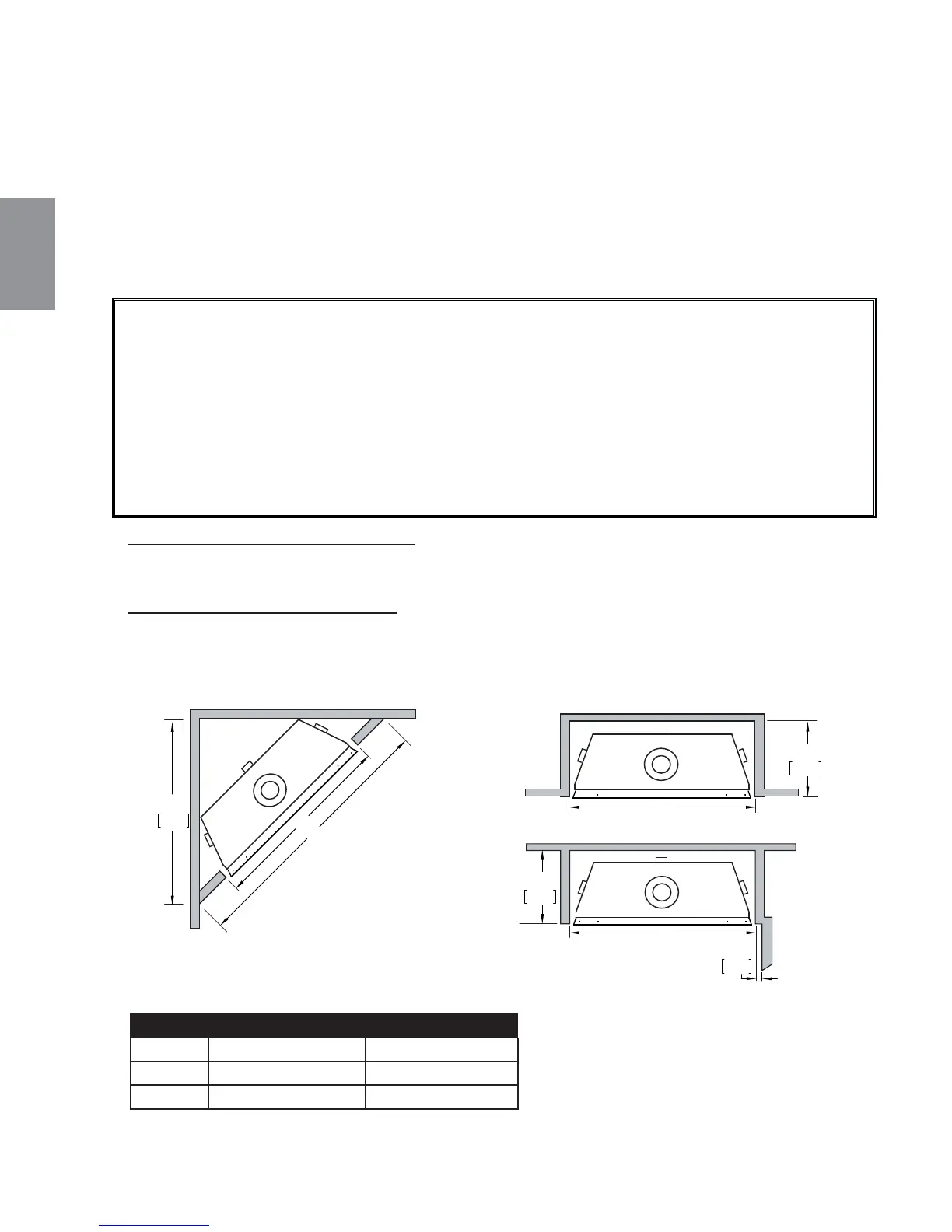

DÉGAGEMENTS MINIMAUX DE L'ENCEINTE
Ref. B35 B42
A 35 1/2” (902mm) 42 1/2” (1080mm)
B 49 1/8" (1247mm) 56" (1422mm)
