97
W415-1232 / 05.15.14
FR

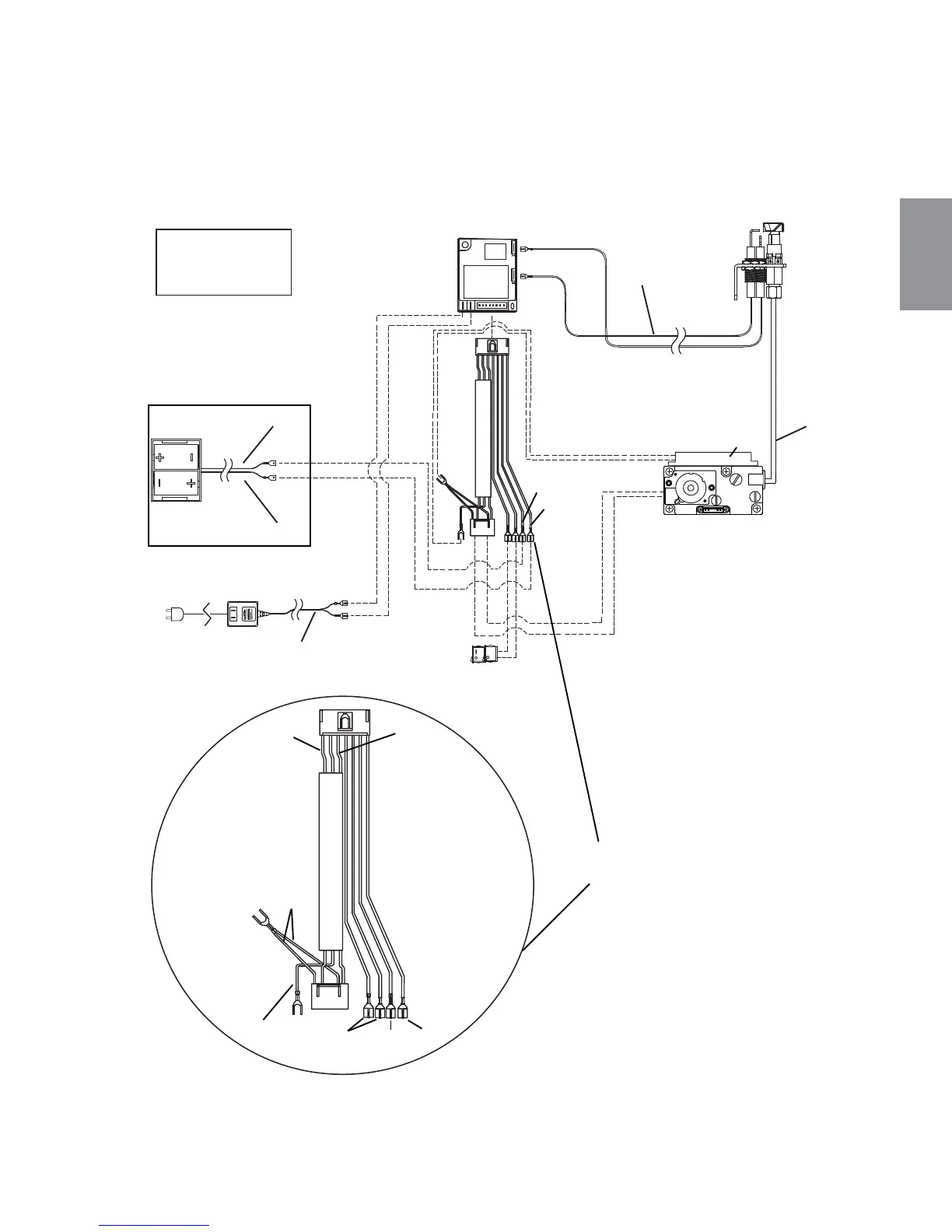

6.7 SCHÉMA DE CÂBLAGE
SOUPAPE DE GAZ
ASSEMBLAGE DE
LA VEILLEUSE
MODULE
D’ALLUMAGE
LIGNE
DE GAZ DE
LA VEILLEUSE
ADAPTATEUR CA
HARNAIS DE
FILS
NOTE : LES
ÉTIQUETTES DE FIL
SONT ENTRE
PARENTHÈSES
PILOT
IN
OUT
ADJ
HI
LO
VENT
PORTE PILES OPTIONNEL
SUPPORT
L'INTERRUPTEUR DE
BRÛLEUR PRINCIPAL
TERRE À TÔLE
[ À TRAVERS LA
CANALISATION
DE LA LIGNE
DE GAZ ]
ROUGE
ROUGE
ROUGE
ORANGE
ORANGE
VERT
NOIR
NOIR
NOIR
BRUN
NOIR
NOIR (3 VOLTS)
NOIR
BLANC
(S)
NOTE: Votre sauvegarde de pile a été fourni pour appareil, mais non connecté. En cas d’une panne de
courrant, installez deux piles “D” dans le sauvegarde de pile et attachez à harnais de ls, comme illustrée.
Pour faire fonctionner le brûleur principal, il est nécessaire d’utiliser une télécommande ou d’installer un interrupteur
mural dans un endroit pratique. Pour l’interrupteur mural, un l de calibre 18 d’une longueur de 20’ (6,1m) est branché
au harnais de ls de la soupape de gaz. Cependant, si une plus grande longueur est requise, passez un l à deux
brins (noyau solide) avec deux raccords rapides mâles isolés de 1/4” (6,4mm) dans l’ouverture électrique située dans
le bas, du côté gauche de l’appareil et branchez-le au harnais de ls comme illustré.
