1. Déterminez les options d’évacuation et de drainage qui conviennent le mieux pour l’installation, voir la
section « ORIENTATION DU VENTILATEUR D’ÉVACUATION ET INSTALLATION DE L’INTERRUPTEUR
DE PRESSION ».
2. Installez l’anneau en caoutchouc (dans le sac de pièces) pour le conduit d’évacuation de 2”. Branchez le
conduit d’évacuation (fourni sur place). Si vous utilisez un évent de 1½” ou de 3”, faites la transition le plus
près possible de l’appareil et sur une section verticale.
3. Raccordez le conduit de prise d’air de 2” (fourni sur place). Le conduit d’évacuation doit être supporté
adéquatement avant d’être raccordé au ventilateur d’évacuation et, en aucun cas, ce dernier ne doit
supporter le poids du système d’évacuation.
4. À l’aide de l’écrou de blocage de 2’’ (dans le sac de pièces), branchez le raccord de prise d’air en PVC de
2” avec le joint d’étanchéité à l’extérieur de l’appareil.
5. Assurez-vous que les anneaux en caoutchouc sont situés sur le panneau latéral approprié pour
l’emplacement du purgeur et que les capuchons d’étanchéité sont situés de manière à assurer l’étanchéité
du compartiment supérieur.

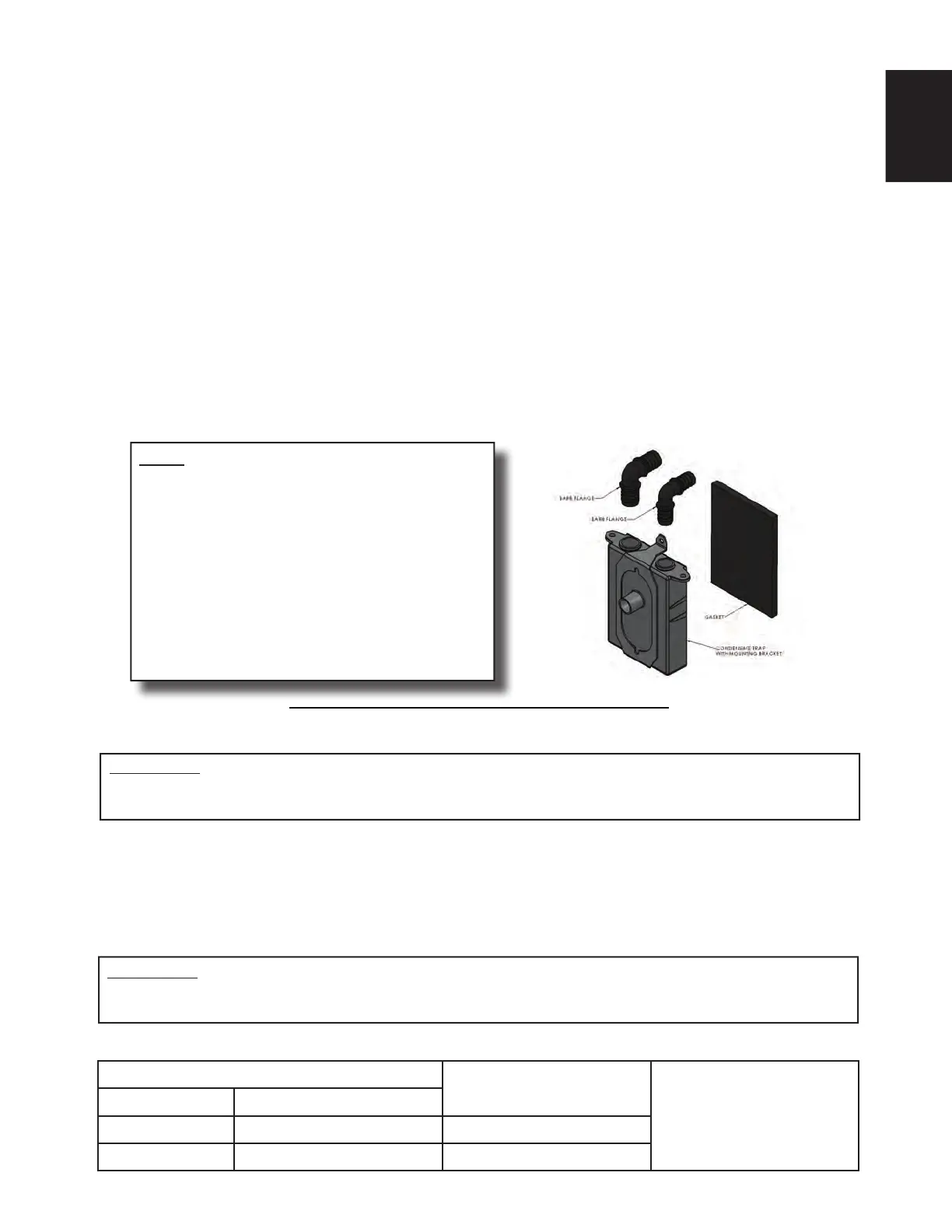

6. Fixez l’assemblage du purgeur de condensat à l’extérieur du panneau latéral pour les positions
ascendantes à l’aide des deux vis fournies dans le sac de pièces. Pour les positions horizontales, fixez le
purgeur de condensat sur les panneaux latéraux extérieurs.
7. Assurez-vous que le compartiment de combustion est entièrement scellé.
NOTE
• Tous les tuyaux d’écoulement doivent être
coupés à la longueur appropriée et pencher
vers le purgeur de condensat, pour éviter
que les tuyaux d’écoulement n’emprisonnent
le condensat avant qu’il arrive au purgeur de
condensat.
• Avant la mise en marche initiale de la fournaise,
le purgeur de condensat doit être amorcé avec de
l’eau.
• Les raccords cannelés doivent être
complètement insérés dans le purgeur de
condensat et appuyés sur la bride.
11.2 PRÉPARATIONS POUR L’OPTION D’ÉVACUATION ET DE DRAINAGE
11.3 ORIENTATION DE L’ASPIRATEUR ET EMPLACEMENT DU PRESSOSTAT
Fixez ou soutenez toujours l’évent et la prise d’air sur les solives de plancher ou les chevrons pour éviter
l’affaissement et la fatigue possible des matériaux d’évent. Cela garantit un drainage adéquat et empêche le
déversement des produits de combustion dans le bâtiment.
Le compartiment du ventilateur doit être complètement isolé du compartiment du brûleur, et dans les pièces
étroites avec d’autres appareils de combustion, être complètement isolé de la pièce. S’assurer que le joint de
la porte de combustion est en bon état.
IMPORTANT:
MAINTENEZ LES TUYAUX DU PRESSOSTAT AU-DESSUS DU DRAIN DU COLLECTEUR AVANT ET COUPEZ-LES
À LA LONGUEUR APPROPRIÉE POUR ÉVITER TOUT AFFAISSEMENT OU PIÈGE DANS LES TUYAUX.
Orientation
Faire tourner l’aspirateur?
(O/N)
Voir les fi gures 16 - 19 pour
montage recommandé
Furnaise Cheminée
Flux ascendant Verticale N
Horizontale Droite
Droite N
TABLE 5 - ORIENTATION DE L’ASPIRATEUR
IMPORTANT:
CES FOURNEAUX NE PERMETTENT PAS LA ROTATION DE L’ÉCHAPPEMENT. SE RÉFÉRER
AUX ILLUSTRATIONS SUIVANTES POUR RÉFÉRENCE.
