7.3 L’OPTION DE DRAIN D’ÉVACUATION
H11.4B
Un drain d’évacuation est recommandé lorsque l’évent traverse tout espace non chauff é comme un grenier
ou un vide sanitaire, afi n de prévenir l’accumulation excessive de condensation dans le boîtier de l’inducteur

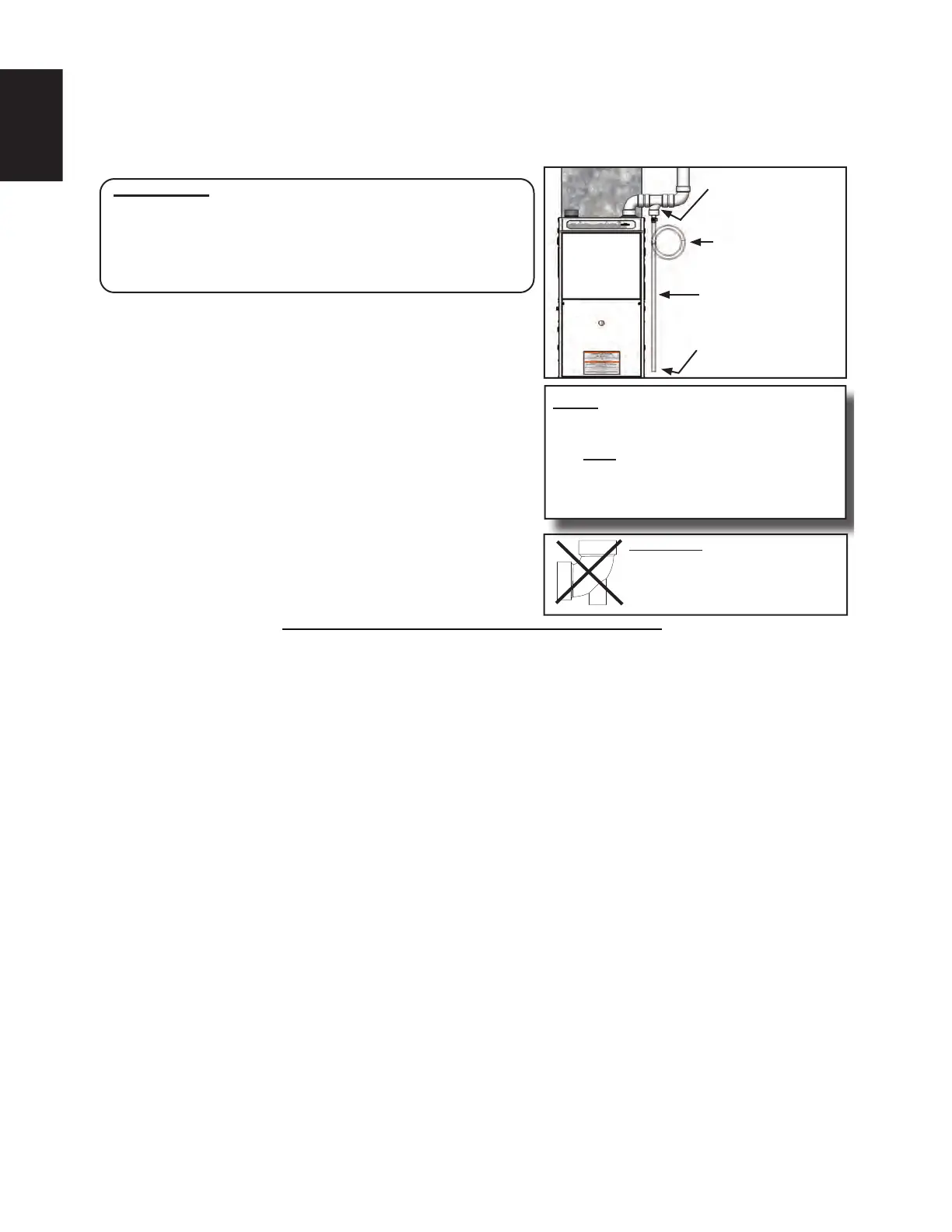

pendant les cycles de fonctionnement. Référez-vous aux images sur l’option de drain d’évacuation.
Pour installer le drain d’évacuation, suivez les étapes ci-dessous :
IMPORTANT : Le té, le réducteur et le raccord doivent
être correctement collés ensemble en utilisant la
méthode et les matériaux indiqués aux sections 7.0
Conduits de ventilation et de combustion, 7.1 Matériaux
acceptables au Canada et 7.2 Matériaux acceptables aux
États-Unis.
1. Placez un té du diamètre approprié au système de
ventilation installé à une distance de 2 po (51 mm) ou 3
po (76 mm) dans le conduit horizontal ou vertical le plus
proche de la fournaise.
2. Placer une bague de réduction du diamètre approprié dans
la tige du té. La taille recommandée du réducteur est de 5/8
po (15,9 mm).
3. Placez un tuyau de 5/8 po (15,9 mm) de diamètre et d’une
longueur minimale de 3 po (76 mm) dans le réducteur afi n
qu’il serve de raccord.
4. Connectez un morceau de tuyau d’évacuation fl exible
comme de l’EPDM ou du PVC au raccord.
5. Faites une boucle avec le tuyau d’évacuation afi n de créer
un siphon.
6. Connectez l’extrémité de vidange du tuyau d’évacuation
au système d’évacuation des condensats à l’extérieur de la
fournaise.
IMPORTANT : LES COUDES
AVEC ORIFICES DE DRAINAGE
NE SONT PAS RECOMMANDÉS,
CAR LES CONDENSATS PEUVENT
CONTOURNER LE DRAIN DU COUDE.
3 po (76 mm) MIN.
10 po (254 mm)
MAX. DIAMÈTRE
DE LA BOUCLE
ATTACHEZ CETTE
EXTRÉMITÉ AU
SYSTÈME D’ÉVACUATION
DES CONDENSATS
1/2 po (12,7 mm) ID MAX.
UTILISATION DU TÉ
SUR LE CONDUIT
HORIZONTAL
NOTE
• Tout ajout de section d’évacuation doit
être eff ectué sur les sections verticales
et NON sur les sections horizontales.
Cela empêchera le condensat de
refl uer vers le piège pour un drainage
approprié.
