W415-3101 / B / 01.09.23
112
IOM
MIO
11.5 INSTALLATION ALTERNATE DU SYSTÈME DE DRAINAGE DU CONDENSAT, EN
UTILISANT DES CONDUITS EN 1/2” PVC OU 3/4” PVC-C
H16.5.3B
1. Installez le purgeur de condensat conformément aux directives dans ce manuel. Les tuyaux de
caoutchouc de 1/2” et de 5/8” sont pré-installées d’usine.

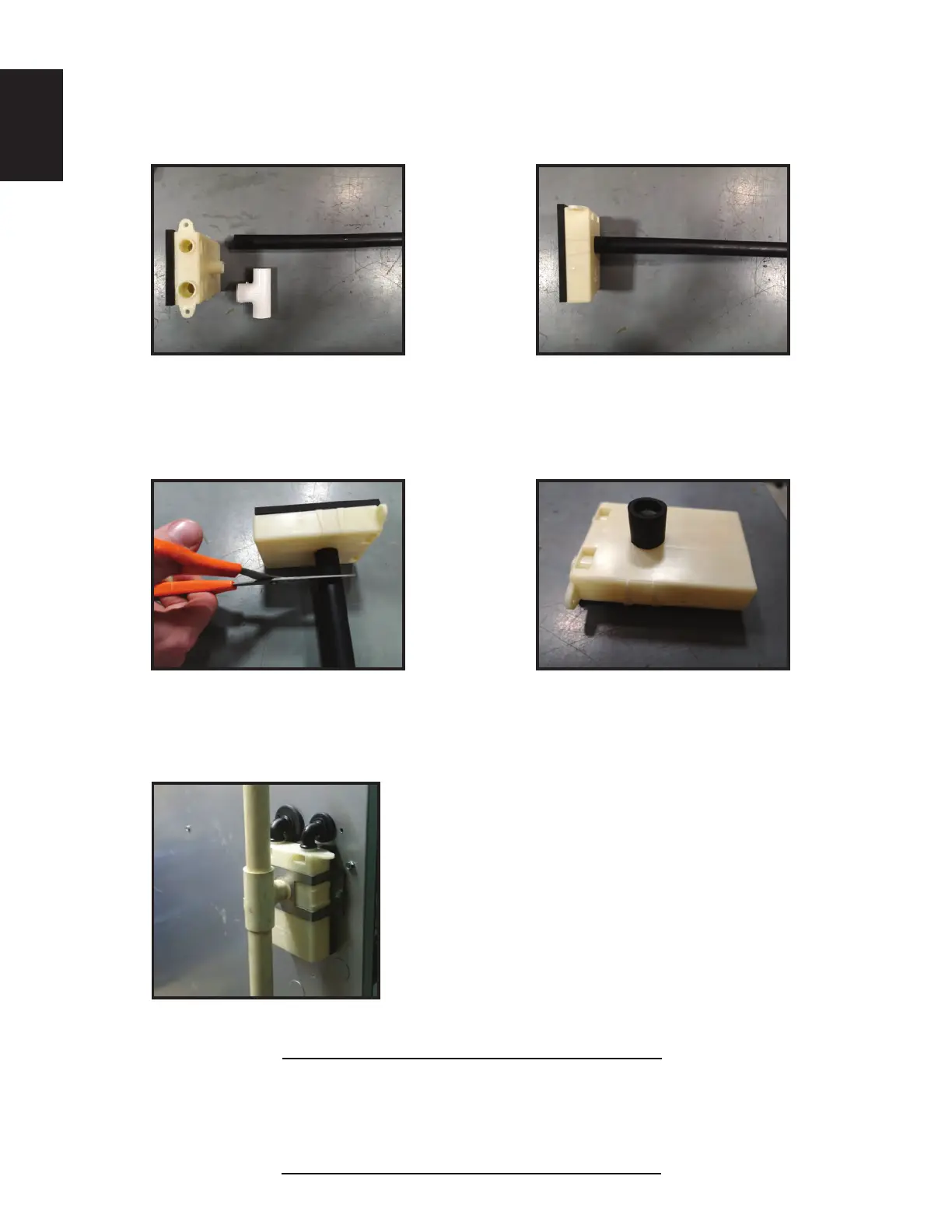

FIGURE 23 FIGURE 24
FIGURE 25 FIGURE 26
2. Si vous faites l’installation avec du PVC, utilisez le tuyau de ½”. Si vous faites l’installation avec du PVC-C,
utilisez le tuyau de 5/8’’. Glissez le tuyau approprié sur la sortie du purgeur de condensat et coupez-le à
égalité avec l’extrémité de la sortie. Le tuyau de caoutchouc restant devrait être à égalité avec la sortie
du purgeur de condensat. La longueur du tuyau restant devrait convenir à toutes les orientations de la
fournaise
3. Un raccord ou un adaptateur de 1/2” s’ajustera parfaitement sur le tuyau de caoutchouc de 1/2’’. Un
raccord ou un adaptateur de 3/4’’ s’ajustera parfaitement sur le tuyau de 5/8’’. Cette méthode assure
l’étanchéité de l’ensemble tout en permettant d’enlever facilement le purgeur de condensat aux fi ns
d’entretien.
4. Pour une sécurité additionnelle, si désiré, il est recommandé de fi xer une bande métallique autour du pur
geur. Utilisez les vis du purgeur de condensat pour fi xer la bande métallique.
FIGURE 27
H16.6
Certains codes locaux peuvent exiger l'utilisation d'un neutralisant de condensat. L’utilisation d’un tel
neutralisant est recommandé lorsque les condensats de la fournaise sont évacués dans une fosse septique.
En cas d’utilisation de neutralisant, il est recommandé d’installer un conduit de dérivation du trop-plein.
11.6 NEUTRALISATION DES CONDENSATS
