Guide de démarrage SCXI 42 ni.com

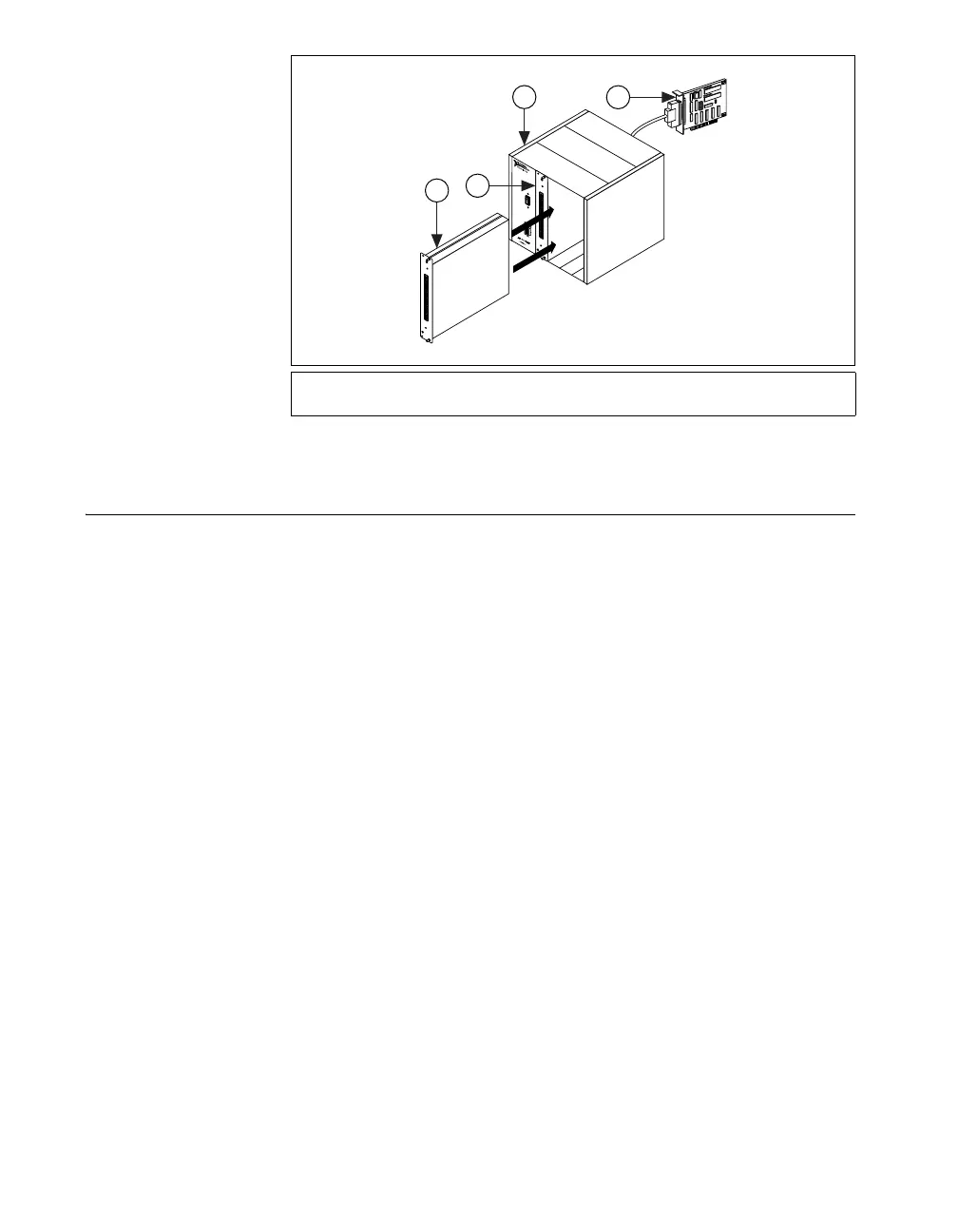

Figure 7. Installation du module SCXI dans un système existant
Étape 5. Connectez les lignes de capteurs et de signaux
Connectez les lignes de capteurs et de signaux aux blocs de connexion, aux
terminaux accessoires ou aux terminaux du module. Des informations
utiles sont disponibles comme suit :
Connexions de signaux et de terminaux :
Vous pouvez afficher et imprimer un schéma des connexions pour
les tâches et les voies virtuelles NI-DAQmx dans votre système à
l’aide de l’Assistant DAQ. Sélectionnez la tâche ou la voie
virtuelle et cliquez sur l’onglet Diagramme des connexions.
Sélectionnez chaque voie virtuelle dans la tâche pour afficher les
connexions nécessaires entre les capteurs et les blocs de
connexion.
La documentation des modules ou des accessoires se trouve sur le
Device Document Browser.
Les affectations de broches sont également décrites dans les
rubriques Device Pinouts de l’Aide Measurement and Automation
Explorer pour NI-DAQmx et de l’Aide Measurement and
Automation Explorer pour NI-DAQ traditionnel, ces deux
documents étant accessibles à partir du menu de l’Aide MAX.
Paramétrage des interrupteurs ou des cavaliers : reportez-vous au
manuel de l’utilisateur du module pour obtenir des informations
complémentaires sur la configuration du matériel.
1 Nouveau module SCXI
2 Module SCXI existant
3 Châssis SCXI
4 Périphérique DAQ existant
O
N
8
1
2
3
4
5
6
7
1
2
9
1
0
1
1
ADDRESS
BAUD
1
3
2
4
