SCXI-Schnellstartanleitung 86 ni.com
Multichassis-System
1. Verbinden Sie ein Ende des 68-poligen Kabels mit der DAQ-Karte der
E-Serie.
2. Schließen Sie das andere Kabelende an den SCXI-1346-Adapter im
Chassis n mit der Beschriftung FROM DAQ BOARD OR PREVIOUS
CHASSIS an.
3. Verbinden Sie das 68-polige Kabel mit dem SCXI-1346-Adapter in
Chassis n mit der Beschriftung TO NEXT CHASSIS.
4. Schließen Sie das andere Kabelende an den SCXI-1346-Adapter im
Chassis n+1 mit der Beschriftung FROM DAQ BOARD OR
PREVIOUS CHASSIS an.
5. Wiederholen Sie Schritte 3 und 4 für alle Chassis, bis Sie beim letzten
angelangt sind.
6. Verbinden Sie das 68-polige Kabel mit dem Anschluss TO NEXT
CHASSIS des vorletzten Chassis.
7. Schließen Sie das andere Ende an den SCXI-1349-Adapter des letzten
Chassis an.

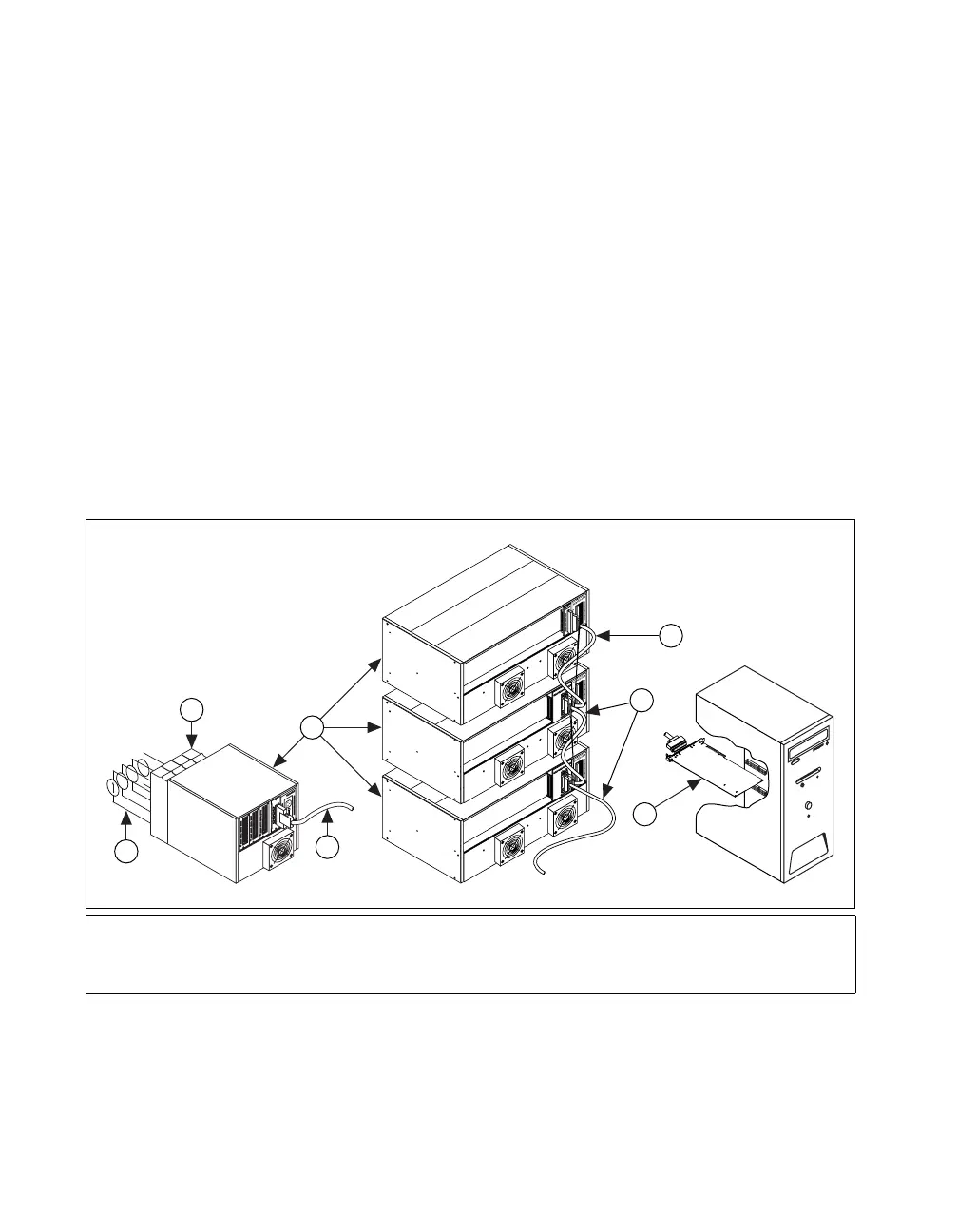

Abbildung 11. Fertiges SCXI-System
1 Abgeschirmtes Kabel zum Anschluss des Adapters SCXI-1349
2 Abgeschirmtes Kabel zum Anschluss des Adapters SCXI-1346
3DAQ-Karte
4 Abgeschirmtes Kabel zum Anschluss der DAQ-Karte
5 Anschlussblöcke
6 Sensoren
7 SCXI-Chassis
HV
+
V
+
mV
+
3
1
2
4
5
6
7
