Guide de démarrage SCXI 44 ni.com

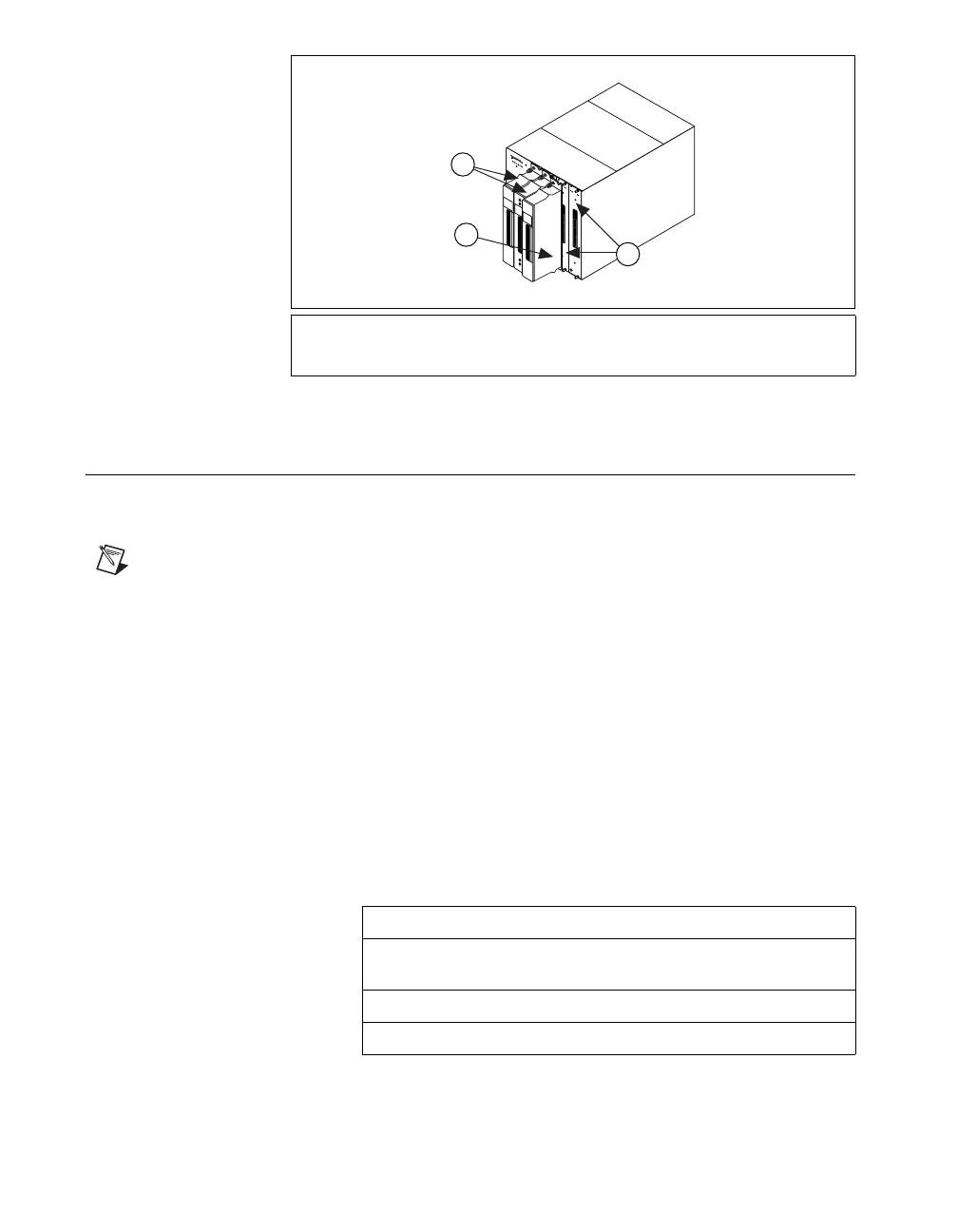

Figure 8. Connexion de blocs de terminaison
Étape 7. Installez l’adaptateur de câble
Système à un seul châssis
Remarque Si vous installez un module USB SCXI, comme le SCXI-1600, ou que vous
utilisez un châssis combiné PXI/SCXI, passez directement à l’Étape 9. Mettez le châssis
SCXI sous tension.
1. Identifiez le module SCXI approprié à connecter à l’adaptateur de
câble, comme le SCXI-1349. Vous devez connecter un module
d’entrée analogique capable d’échantillonnage simultané au
connecteur de câble, s’il y en a un dans le châssis. Si vous connectez
le câble à un module ne possédant pas de capacité d’échantillonnage
simultané, vous obtiendrez un message d’erreur chaque fois que vous
exécuterez votre application.
• Si tous les modules sont en mode multiplexé, déterminez quel est
celui qui figure en premier dans la liste, et connectez l’adaptateur
de câble à celui-ci :
1 Modules avec blocs de terminaison installés
2 Connexion d’un bloc de terminaison au module SCXI
3 Faces-avant de modules SCXI
SCXI-1520, SCXI-1530, SCXI-1531, SCXI-1540, SCXI-1140
SCXI-1521/B, SCXI-1112, SCXI-1102/B/C, SCXI-1104/C, SCXI-1125,
SCXI-1126, SCXI-1141, SCXI-1142, SCXI-1143, SCXI-1581
SCXI-1120/D, SCXI-1121, SCXI-1100, SCXI-1122
SCXI-1124, SCXI-116x
®
5
4
3
2
1
ADDRESS
1
2
3
