INSTALLIERUNGS-ANWEISUNGEN
Für die Modelle 8304, 8306, 8309, 8312 (siehe Abbildung 1)
Entfernen Sie die Abdeckung des Transformators, indem Sie die zwei Schrauben
lösen. Verbinden Sie die Zuleitungskabel mit den Kabeln des Transformators durch
Kabelnieten. Vergewissern Sie sich, dass die Erdungskabel mit den anderen
Erdungskabeln in grüner Farbe mit gelben Streifen verbunden sind. Bitte prüfen Sie
die lokalen Vorgaben für die Erdung. Bündeln Sie die Kabel in einer Kabelschlaufe
und ziehen Sie diese fest, um zu verhindern, dass lose Kabel Kontakt zu weiteren
Stromkreisläufen bekommen. Der Transformator ist nun angeschlossen. Schließen
Sie wieder den Deckel und ziehen Sie die beiden Schrauben fest. Stellen Sie das
Gerät NOCH NICHT an.
HINWEIS: Fehler bei der Erdung können ernsthafte Schäden am Gerät und / oder
an Personen verursachen und führen zu einem Verfall der Garantie.

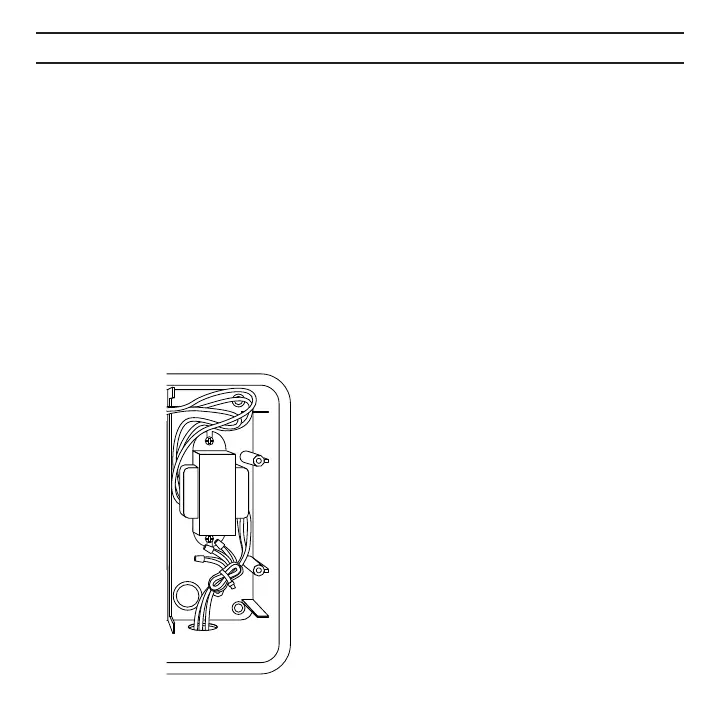

Abbildung 1
7
