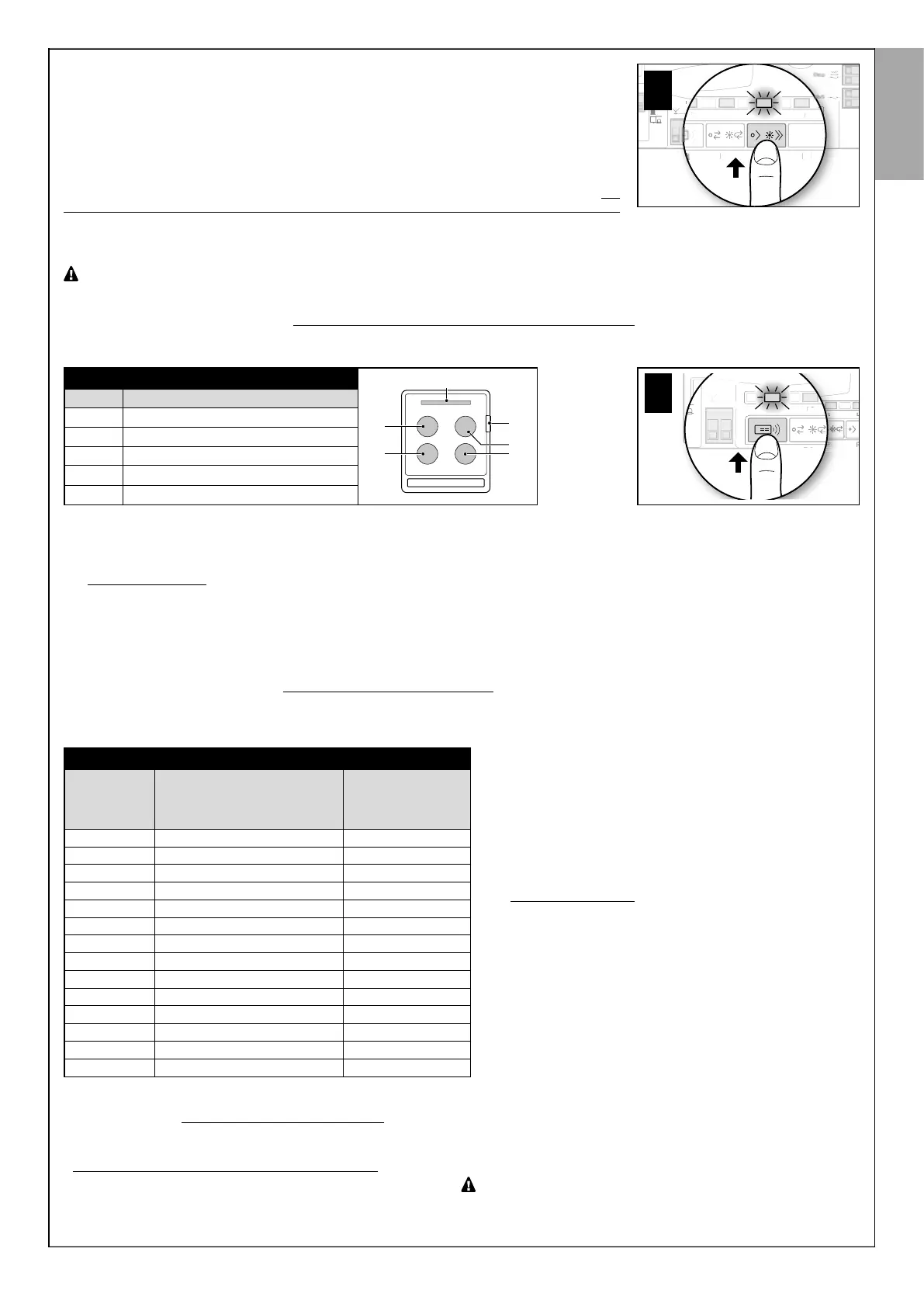

Français – 11
Français
01. Sur la logique de commande, maintenir la touche P2 (fig. 26) enfoncée pendant au moins 3
secondes puis relâcher la touche.
02. Attendre quelques secondes que la logique de commande termine la reconnaissance des dispositifs:
la Led L2 s’éteint. Si en revanche elle clignote, cela signifie qu’il y a une erreur. Voir le chapitre 10.
03. Après l’ajout ou la suppression des dispositifs, il faut exécuter de nouveau le test de l’automatisme
(paragraphe 6.1).
9.3 - MÉMORISATION D’AUTRES ÉMETTEURS
La logique de commande intègre un récepteur radio pour émetteurs ECCO5 (différents modèles). Les
émetteurs ne sont pas mémorisés, il faut auparavant exécuter la mémorisation du premier émetteur
(paragraphe 5.6); pour mémoriser les autres émetteurs, il est possible de choisir une des procédures
(Mode 1 ou Mode 2 ) indiquées ci-dessous. La capacité globale de la mémoire de la logique de commande est de 250 unités: la mémorisation en
mode 1 occupe une unité de mémoire pour chaque émetteur, alors qu’en mode 2 elle est une unité de mémoire pour chaque touche de l’émetteur.
Avant d’effectuer les procédures de mémorisation, nous recommandons de les lire et de respecter les délais indiqués.
9.3.1 - Procédure de mémorisation en Mode 1 (mémorisation par défaut des émetteurs fournis)
Avec cette procédure, il est possible de mémoriser simultanément toutes les touches de l’émetteur, en les associant automatiquement aux
commandes indiquées dans le Tableau 4.
Un émetteur mémorisé en Mode 1 peut commander un seul automatisme.
TABLEAU 4
LED
T5
T2
T4
T3
T1
Fuse 1.6A T
Flash
ECSbus
Stop
Aerial
P4
L4 L3
P3
Touches Commande associée
T1 Pas à pas
T2 Ouverture partielle
T3 Ouverture seule
T4 Fermeture seule
T5 Éclairage automatique: Allumé - Éteint
Procédure de mémorisation
01. Sur la logique de commande
(g. 27) appuyer et maintenir enfoncée la touche P4 pendant 3 secondes quand la led L4 s’allume, relâcher la
touche.
02. Dans les 10 secondes après le relâchement de la touche, appuyer et maintenir enfoncée n’importe quelle touche de l’émetteur à mémoriser pen-
dant 3 secondes.
Si la mémorisation a été effectuée correctement, la led L4 (sur la logique de commande) émet 3 clignotements.
03. S’il y a d’autres émetteurs à mémoriser, répéter la phase 02 dans les 10 secondes qui suivent sinon la phase de mémorisation se terminera auto-
matiquement.
9.3.2 - Procédure de mémorisation en Mode 2
Avec cette procédure, il est possible de mémoriser une seule touche à la fois, en l’associant au choix à l’une des commandes indiquées dans le
Tableau 5.
Un émetteur mémorisé en Mode 2 peut commander plusieurs automatismes (par exemple: automatisme 1 commandé par la touche 1,
automatisme 2 commandé par la touche 2 et ainsi de suite...)
TABLEAU 5
Procédure de mémorisation
01. Avant de procéder, il faut effacer la mémoire de l’émetteur à
mémoriser: Voir le paragraphe 9.4.
02. Dans le tableau 5, choisir la commande et le nombre de pres-
sions à exercer sur la touche désirée de l’émetteur.
03. Sur la logique de commande (g. 28), appuyer et maintenir
enfoncée la touche P4 le nombre de fois correspondant à la
commande choisie (Tableau 5); la led L4 doit émettre des cligno-
tements rapides égaux à la commande sélectionnée.
04. Dans les 10 secondes, appuyer et maintenir enfoncée pendant
2 secondes la touche de l’émetteur à mémoriser: si la mémo-
risation a réussi, la led L4 (sur la logique de commande) fera 3
clignotements.
05. Pour mémoriser d’autres émetteurs, répéter la phase 03 dans les
10 secondes qui suivent sinon la phase de mémorisation se termi-
nera automatiquement.
N° depres-
sions de la
touche
Commande associée N° de clignote-
ments led L4
sur la logique de
commande
1 fois Pas à pas 1
2 fois Ouverture piétonne 2
3 fois Ouverture seule 3
4 fois Fermeture seule 4
5 fois Sortie Lumière 230V: On-Off 5
6 fois Arrêt 6
7 fois Open fonct. collectif 7
8 fois Open haute priorité 8
9 fois Ouverture piétonne 2 9
10 fois Ouverture piétonne 3 10
11 fois Ouverture + blocage automatisme 11
12 fois Fermeture + blocage automatisme 12
13 fois Blocage automatisme 13
14 fois Déblocage automatisme 14
9.3.3 - Procédure de mémorisation près de la logique de commande avec deux émetteurs (sans utiliser les touches de la logique de commande)
Avec cette procédure si un NOUVEL émetteur est mémorisé en utilisant un second émetteur (ANCIEN) précédemment mémorisé et fonctionnant sans
utiliser les touches de la logique de commande, mais juste en se positionnant près de cette dernière.
Pendant la procédure, le NOUVEL émetteur est mémorisé comme l’ANCIEN émetteur était mémorisé (Mode 1 ou Mode 2).
• Procédure avec l’ANCIEN émetteur mémorisé en Mode 1:
01. Se placer avec les deux émetteurs près de la logique de commande:
attendre 1 seconde entre un passage et l’autre.
02. Sur le NOUVEL émetteur, appuyer et maintenir enfoncée n’importe quelle touche pendant au moins 8 secondes puis la relâcher.
03. Sur l’ANCIEN émetteur, appuyer et maintenir enfoncée n’importe quelle touche à copier pendant au moins 2 secondes puis la relâcher.
Aerial
P4
L4 L3 L2
P3 P2
SbS
L1
P1
26
27
