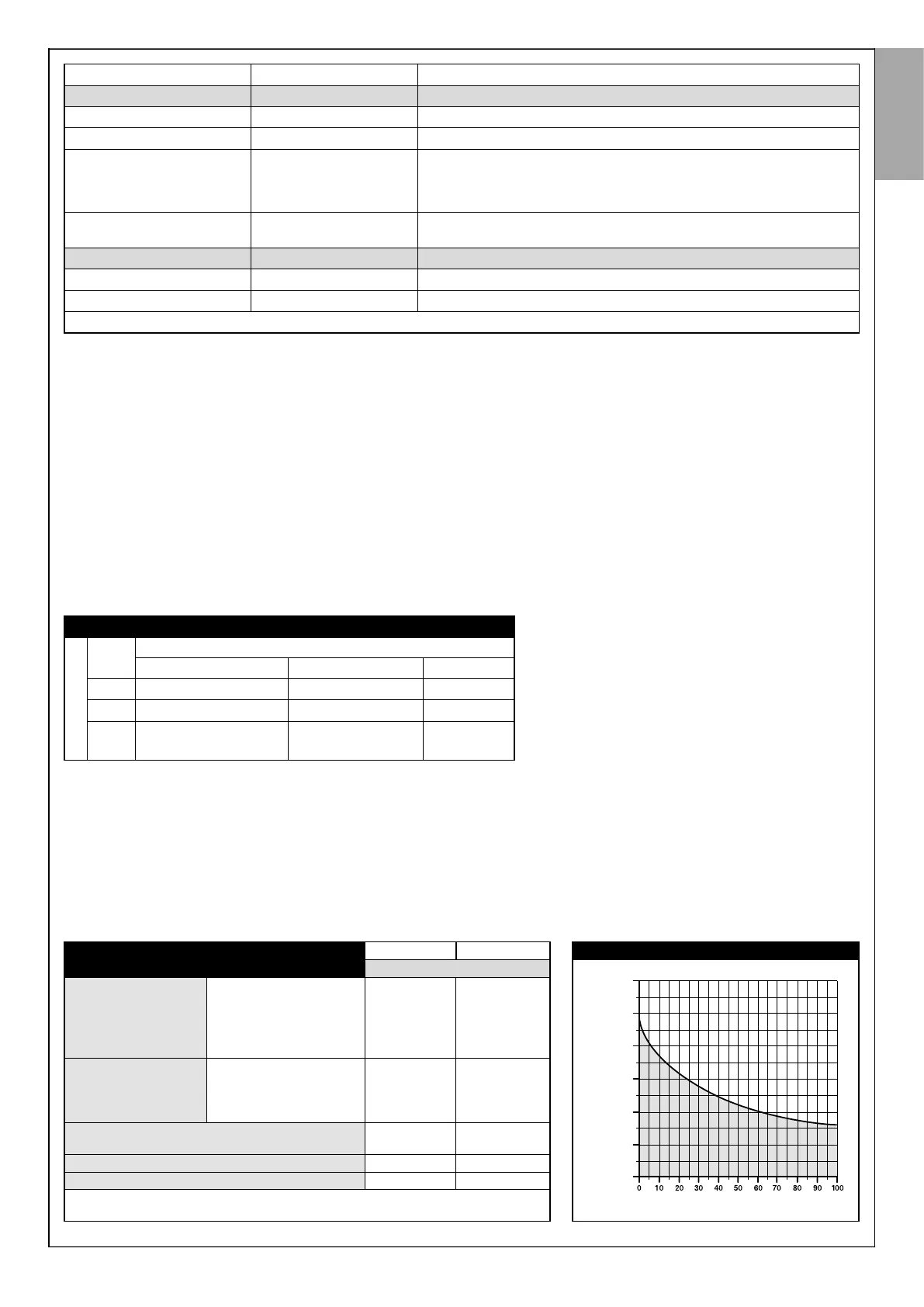

Français – 15
Français
5 clignotements lents Effacement OK Effacement de tous les émetteurs radio effectué correctement
Led L2 État Action
Éteinte * Tout est OK Vitesse «lente» sélectionnée
Allumée Tout est OK Vitesse «rapide» sélectionnée
1 clignotement par seconde La phase de reconnaissance
n’a pas été effectuée ou il y
a des erreurs dans les don-
nées mémorisées
ExécuteR à nouveau la phase d’e reconnaissance es positions (voir paragraphe
5.4)
1 clignotement par seconde Phase de reconnaissance
des dispositifs en cours
Indique que la phase de recherche des dispositifs connectés est en cours (elle
dure au maximum quelques secondes)
Led L3 État Action
Éteinte * Tout est OK Fonctionnement à cycle
Allumée Tout est OK Fonctionnement à cycle complet
* ou bien pourrait être en modalité « Standby »
9.11 - SPÉCIFICATIONS
9.11.1 - Système ECSBus
ECSBus est un système qui permet d’effectuer les connexions des dispositifs ECSBus en utilisant seulement deux conducteurs sur lesquels transitent
aussi bien l’alimentation électrique que les signaux de communication. Tous les dispositifs sont connectés en parallèle sur les deux conducteurs de
l’ECSBus; chaque dispositif est reconnu individuellement par la logique de commande, grâce à une adresse unique attribuée à chaque dispositif lors
de l’installation.
On peut connecter à ECSBus les photocellules et les autres dispositifs qui adoptent ce système, comme par exemple des dispositifs de sécurité, les
touches de commande, les voyants de signalisation, etc. Pour plus de détails sur les dispositifs ECSBus, consulter le catalogue des produits de la
gamme Nice Home ou visiter le site www.niceforyou.fr
Grâce à un processus De reconnaissance, la logique de commande reconnaît un par un tous les dispositifs connectés et cela permettra de détecter
avec une sécurité extrême tous les défauts possibles pendant le fonctionnement normal de l’automatisme. Pour cette raison, chaque fois qu’un dispo-
sitif connecté à ECSBus est ajouté ou supprimé, il faut répéter la procédure de reconnaissance de ces dispositifs supplémentaires (paragraphe 9.2.1).
9.11.2 -Entrée Stop
L’entrée Stop provoque l’arrêt immédiat de la manœuvre et une brève inversion de la manœuvre. À cette entrée, les dispositifs avec une sortie à
contacts normalement ouverts NO et les dispositifs à contacts normalement fermés ou encore les dispositifs avec sortie à résistance constante 8,2kΩ
peuvent être connectés (par exemple les bords sensibles). En adoptant certaines solutions, il est possible de connecter à l’entrée Stop plusieurs dis-
positifs, même s’ils sont de différents types (voir le Tableau 9).
TABLEAU 9
Remarque 1: il est possible de combiner NO et NF en mettant les
deux contacts en parallèle, en prenant la précaution de mettre en série
au contact NF une résistance de 8,2 kΩ (il est donc possible de combi-
ner 3 dispositifs: NO, NF et 8,2kΩ).
Remarque 2: plusieurs dispositifs NO peuvent être connectés entre
eux en parallèle sans aucune limite de quantité.
Remarque 3: plusieurs dispositifs NF peuvent être connectés entre
eux en série sans aucune limite de quantité.
Remarque 4: deux dispositifs avec sortie à résistance constante
8,2peuvent être connectés en parallèle; s’il y a plus de 2 dis-
positifs, tous doivent être connectés en «cascade» avec une seule
résistance terminale de 8,2kΩ.
2
ème
dispositif type:
1
er
dispositif type:
NO NF 8,2KΩ
NO En parallèle (Remarque 2) (Remarque 1) En parallèle
NF (Remarque 1) En série (Remarque 3) En série
8,2KΩ En parallèle En série (Remarque 4)
ATTENTION! – Si l’entrée Stop est utilisée pour connecter des dispositifs avec fonctions de sécurité, seuls les dispositifs avec sortie à
résistance constante 8,2 kΩ garantissent la catégorie 3 de sécurité aux pannes.
Comme pour l’ECSBus, la logique de commande reconnaît le type de dispositif connecté à l’entrée Stop lorsque la procédure de reconnaissance est
effectuée. Puis le système provoquera un STOP lorsqu’un changement se vérifie par rapport à l’état reconnu.
9.11.3 - Durabilité du produit
La durabilité est la vie économique moyenne du produit. La valeur de la durabilité est fortement inuencée par l’indice de charge de travail des
manœuvres: c’est-à-dire la somme de tous les facteurs qui contribuent à l’usure du produit, (Tableau 10). Pour calculer la durabilité de votre automa-
tisme, il faut procéder de la façon suivante:
01. Additionner toutes les valeurs des rubriques du Tableau 10;
02. Dans le Graphique 1, à partir de la valeur qui vient d’être identiée, tracer une ligne verticale jusqu’à l’intersection avec la courbe; depuis ce point, tracer
une ligne horizontale jusqu’à l’intersection de la ligne des «cycles de manœuvres». La valeur déterminée est la durabilité estimée de votre produit.
TABLEAU 10
FILO400C FILO600C
Indice de charge de travail
Longueur du vantail
< 3 m
3 - 4 m
4 - 5 m
5 - 6 m
6 - 7 m
0%
10%
20%
25%
-
0%
5%
10%
15%
20%
Poids du vantail
< 200 kg
200 - 300 kg
300 - 400 kg
400 - 600 kg
10%
20%
30%
-
0%
10%
20%
30%
Température ambiante supérieure à 40°C ou infé-
rieure à 0°C ou humidité supérieure à 80%
20% 20%
Présence de poussière, de sable ou de salinité 15% 15%
Conguration de la force motrice au niveau 4 15% 15%
Remarque – Les données se réfèrent à un portail coulissant équilibré et en parfait état
d’entretien
GRAPHIQUE 1
50.000
100.000
150.000
200.000
250.000
300.000
Indice de charge de travail (%)
cycles de manœuvres
