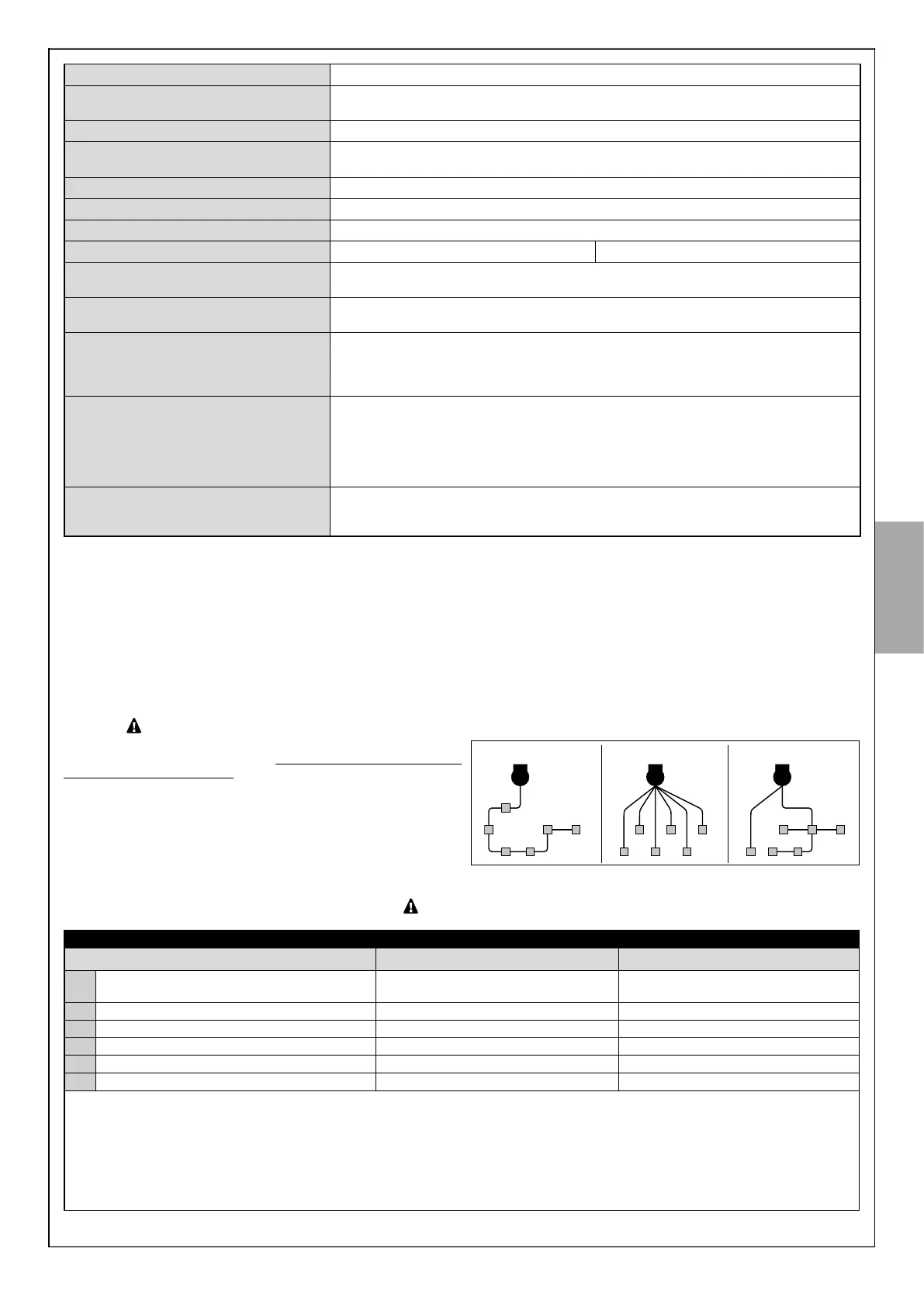

Wejście SbS Dla styków normalnie otwartych (zamknięcie styku wywołuje polecenie Krok po Kroku (SbS)
Wejście Stop Dla styków normalnie otwartych i/lub stałego oporu 8,2kΩ lub dla styków normalnie zamkniętych
z rozpoznaniem stanu „normalnego” (każda zmiana zapisanego stanu wywoła polecenie Stop)
Wejście dla anteny radiowej 50Ω dla przewodu typu RG58 lub podobnych
Maksymalna długość przewodów Zasilanie sieciowe: 30 m; wejścia/wyjścia: 20 m, kabel antenowy, najlepiej krótszy niż 5m (z
uwzględnieniem zaleceń dotyczących minimalnego przekroju i rodzaju kabli)
Temperatura otoczenia pracy -20°C ... +55°C
Montaż -
Stopień ochrony IP44
Wymiary / masa 248 x 216 h 305 mm / 7,5 kg 248 x 216 h 305 mm / 7,5 kg
Możliwość zdalnego sterowania W przypadku nadajników ECCO5... do centrali może zostać wysłane jedno lub więcej następu-
jących poleceń: Krok po Kroku (SbS) - Otwiera Częściowo - Tylko otwórz - Tylko zamknij
Pojemność pamięci Do 250 nadajników, jeżeli kongurowane są w Trybie 1 – 250 przyciskami, jeżeli kongurowane
są w Trybie 2
Zasięg nadajników ECCO5... Od 50 do 100 m. Odległość ta może się zmienić w obecności potencjalnych przeszkód lub
zakłóceń elektromagnetycznych
ewentualnie obecnych i zależy od pozycji anteny odbiornikowej wbudowanej w lampę ostrze-
gawczą
Funkcje programowane Funkcjonowanie w cyklu „półautomatycznym” o „automatycznym”
Prędkość silników „wolno” lub „szybko”
Czas pauzy w pracy „Automatycznej” do wyboru spośród 10, 20, 40 i 60 sekund
Typ otwarcia dla pieszych do wyboru spośród 4 trybów
Siła silnika systemu odczytu przeszkód do wyboru spośród 4 poziomów
Funkcjonowanie polecenia Krok po Kroku (SbS) wybierane w 4 trybach
Funkcje automatyczne Automatyczne rozpoznawanie urządzeń podłączonych do wyjścia ECSBus
Automatyczne rozpoznawanie typu urządzenia Stop (styk NO, NC lub o oporze 8,2 kΩ)
Automatyczne rozpoznanie długości bramy i ustalanie punktów zwolnienia
Uwaga: w celu poprawy własnych produktów, rma Nice S.p.a. zastrzega sobie prawo wprowadzania zmian parametrów technicznych własnych
produktów w którejkolwiek chwili i bez uprzedzenia, ale gwarantując ich funkcjonalność i przewidziane zastosowanie. Uwaga: charakterystyka
techniczna odnosi się do temperatury 20°C.
3.4 - KONTROLE WSTĘPNE PRZED MONTAŻEM
Na podstawie rys. 3, ustalić przybliżoną pozycję montażową każdego urządzenia wchodzącego w skład instalacji; różne elementy są rozmieszczone
zgodnie ze standardowym.
Przygotować wszystkie narzędzia i materiały konieczne do wykonania prac; sprawdzić, czy są one w dobrym stanie i, czy są zgodne z lokalnymi prze-
pisami bezpieczeństwa.
Przygotowanie kabli elektrycznych:
01. Patrz rys. 3 w celu zrozumienia sposobu podłączenia różnych urządzeń do centrali sterującej i użycia zacisków odpowiednich do każdego połą-
czenia.
Do zacisku ECSBus mogą być podłączone wyłącznie urządzenia działające w tej samej technologii.
Technologia ECSBus umożliwia wzajemne podłączenie wielu urządzeń przy
użyciu, między kolejnymi urządzeniami, jednego kabla „bus” z 2 wewnętrz-
nymi przewodami elektrycznymi.
Połączenie między urządzeniami może przyjąć konfigurację w formie
„kaskady”, „gwiazdy” lub „mieszaną”.
kaskada gwiazda mieszana
02. Zapoznać się z rys. 3 w celu zrozumienia rozmieszczenia kabli elektrycznych (należy narysować na papierze podobny schemat, dostosowując go
do specycznych potrzeb zakładu).
03. Przeczytać Tabelę 1 aby określić typologię kabli do użycia:
długość każdego kabla nie może przekraczać maksymalnej długości.
TABELA 1 - rodzaje kabli elektrycznych (odnośnik rys. 3)
Połączenie Rodzaj przewodu Maksymalna dozwolona długość
A Zasilanie 230 Vac 50/60Hz
3 x 1,5 mm
2
(nieznajdujące się na wyposa-
żeniu)
30 m *
B Wyjście lampy ostrzegawczej Flash 2 x 0,5 mm
2
20 m
C Antena radiowa przewód ekranowany typu RG58 20 m (zalecany < 5 m)
D Wejście / Wyjście ECSBus 2 x 0,5 mm
2
20 m **
E Wejście Stop 2 x 0,5 mm
2
20 m **
F Wejście SbS (Krok po Kroku) 2 x 0,5 mm
2
20 m **
* Możliwe jest użycie kabla zasilającego dłuższego od 30 m, pod warunkiem, że będzie on posiadał większy przekrój (np. 3 x 2,5 mm
2
) i, że w
pobliżu automatyki zostanie przewidziane uziemienie.
** W przypadku kabli ECSBus i kabli dla wejść Stop i SbS, możliwe jest również użycie pojedynczego kabla z większą liczbą przewodów
wewnętrznych w celu zgrupowania większej liczby połączeń: na przykład wejścia Stop i SbS mogą być połączone z przełącznikiem KS100 przy
użyciu kabla 4 x 0,5 mm
2
.
UWAGA! – Zastosowane przewody powinny odpowiadać rodzajowi otoczenia, w którym następuje montaż: na przykład, do montażu
w pomieszczeniach wewnętrznych zaleca się użycie kabla typu H03VV-F, natomiast do montażu na zewnątrz zaleca się użycie kabla
H07RN-F.
