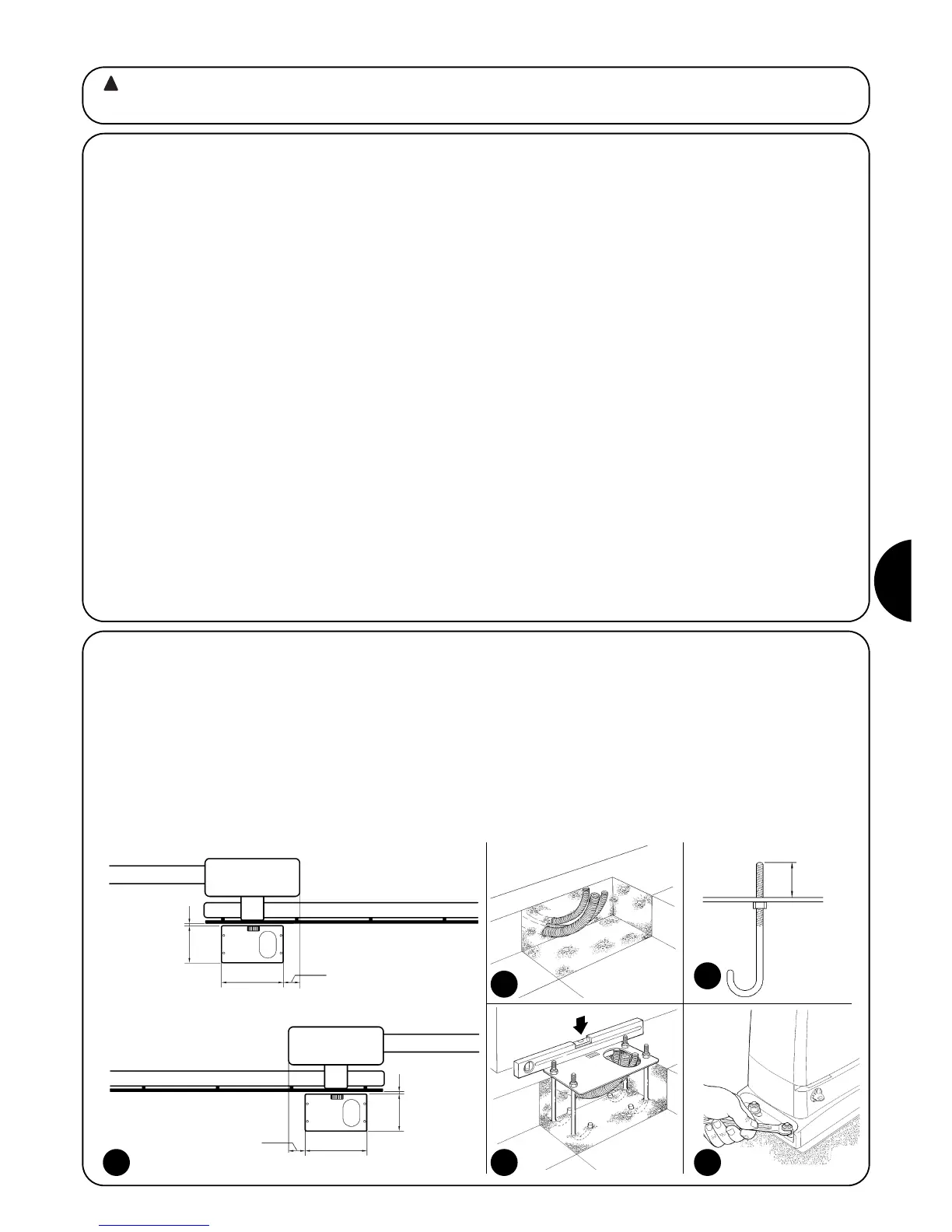

3.2) Mocowanie siłownika
Jeśli powierzchnia podparcia już istnieje, mocowanie siłownika należy
wykonać bezpośrednio na tej powierzchni, wykorzystując do tego celu
odpowiednie środki jak na przykład kołki rozporowe. W przeciwnym
przypadku, w celu zamocowania siłownika należy:
1. Wykonać wykop pod fundament o odpowiednich wymiarach
wykorzystując jako odniesienie wartości podane na rys.3.
2. Przygotować jedną lub więcej rurek do przeprowadzenia
przewodów elektrycznych, jak na rys. 4.
3. Dołączyć 4 śruby fundamentowe do płyty fundamentowej,
wkładając jedną nakrętkę pod, a drugą nad płytę; nakrętkę dolną
należy dokręcić do końca gwintu (jak na rysunku 5), w taki sposób,
aby część nagwintowana wystawała około 40mm ponad płytą.
4. Wylać beton, i zanim zacznie tężeć, ustawić płytę fundamentową
według wartości podanych na rys. 3; sprawdzić czy jest równoległa
do skrzydła i dokładnie wypoziomowana, rys. 6. Odczekać do
pełnego związania betonu.
5. Odkręcić 4 górne nakrętki z płyty, ustawić na niej siłownik,
sprawdzić czy jest ustawiony równolegle do skrzydła i następnie
lekko dokręcić 4 nakrętkami i podkładkami, będącej na
wyposażeniu, tak jak na rys. 7
Instalacja siłownika RUN musi być wykonana przez wykwalifikowany personel, zgodnie z przepisami, normami i
uregulowaniami prawnymi, oraz według niniejszej instrukcji.
3) Instalacja
3.1) Kontrola wstępna
Przed przystąpieniem do instalacji siłownika RUN, należy
przeprowadzić następujące kontrole:
• Sprawdzić, czy wszystkie elementy i materiały, jakie będą zastosowane,
są w idealnym stanie, odpowiednie do użycia i zgodne z normami.
• Sprawdzić, czy konstrukcja bramy jest odpowiednia do wykonania
automatyzacji.
• Sprawdzić, czy ciężar i wymiary skrzydła mieszczą się w granicach
podanych w rozdziale 2.1 “Wartości graniczne zastosowania”.
• Sprawdzić, porównując z wartościami podanymi w rozdziale “8 Dane
techniczne”, czy siła niezbędna do poruszenia skrzydła jest mniejsza
od połowy “Momentu maksymalnego”, i czy siła potrzebna do
utrzymania ruchu skrzydła jest mniejsza od połowy “Momentu
nominalnego”; zaleca się tu margines 50% wartości sił, ponieważ
niesprzyjające warunki klimatyczne mogą zwiększać tarcie.
• Sprawdzić, czy na całej drodze przesuwu skrzydła, tak przy
zamykaniu jak i przy otwieraniu, nie ma miejsc gdzie występuje
zwiększony opór.
• Sprawdzić, czy nie ma niebezpieczeństwa wykolejenia się skrzydła i
czy nie występuje zagrożenie wysunięcia się z prowadnic.
• Sprawdzić wytrzymałość mechanicznych ograniczników ruchu, czy
nie powstaną odkształcenia nawet, jeśli skrzydło miałoby uderzyć
silnie w zderzak.
• Sprawdzić, czy skrzydło pozostaje w równowadze, czyli nie może się
ruszać, jeśli jest zatrzymane i pozostawione w dowolnym położeniu.
• Sprawdzić strefę mocowania siłownika, czy nie jest narażona na
zalanie i ewentualnie przewidzieć zamontowanie siłownika na
odpowiednim uchwycie nad ziemią.
• Sprawdzić, czy strefa mocowania siłownika pozwala na jego
wysprzęglenie oraz bezpieczny i pewny przesuw ręczny.
• Sprawdzić, czy punkty mocowania różnych urządzeń są w miejscach
zabezpieczonych przed uderzeniami i czy powierzchnie montażu są
odpowiednio solidne.
• Uważać, aby nie zanurzać elementów automatyki w wodzie lub
innych płynach.
• Nie ustawiać siłownika RUN w pobliżu płomieni lub źródeł ciepła, w
środowisku potencjalnie wybuchowym, szczególnie kwaśnym lub
słonym, ponieważ może to uszkodzić RUN i stać się powodem
nieprawidłowego działania albo spowodować inne zagrożenie.
• W przypadku istnienia przejścia (bramki) wewnątrz skrzydła lub w
obszarze ruchu skrzydła, należy upewnić się, że nie utrudnia ono
normalnego przesuwu i ewentualnie przewidzieć odpowiedni system
blokujący.
• Podłączyć centralę do elektrycznej linii zasilającej wyposażonej w
uziemienie zabezpieczające.
• Elektryczna linia zasilająca musi być odpowiednio zabezpieczona
przez właściwe bezpieczniki magnetyczno-termiczne i różnicowe.
• Na linii zasilającej z sieci elektrycznej należy zamontować urządzenie
rozłączające zasilanie (z kategorią przepięcia III czyli odległość między
stykami musi wynosić przynajmniej 3,5mm) albo inne, równorzędne
urządzenie, na przykład wtyczkę i gniazdko. Jeśli urządzenie
rozłączające nie znajduje się w pobliżu automatu, to należy
zabudować system blokady przed przypadkowym lub
nieuprawnionym włączeniem.
3
4
5
6
Max. 40mm
7
400
0÷50
0÷50
400
240 0÷10
240 0÷10
