2.2) Typowa instalacja

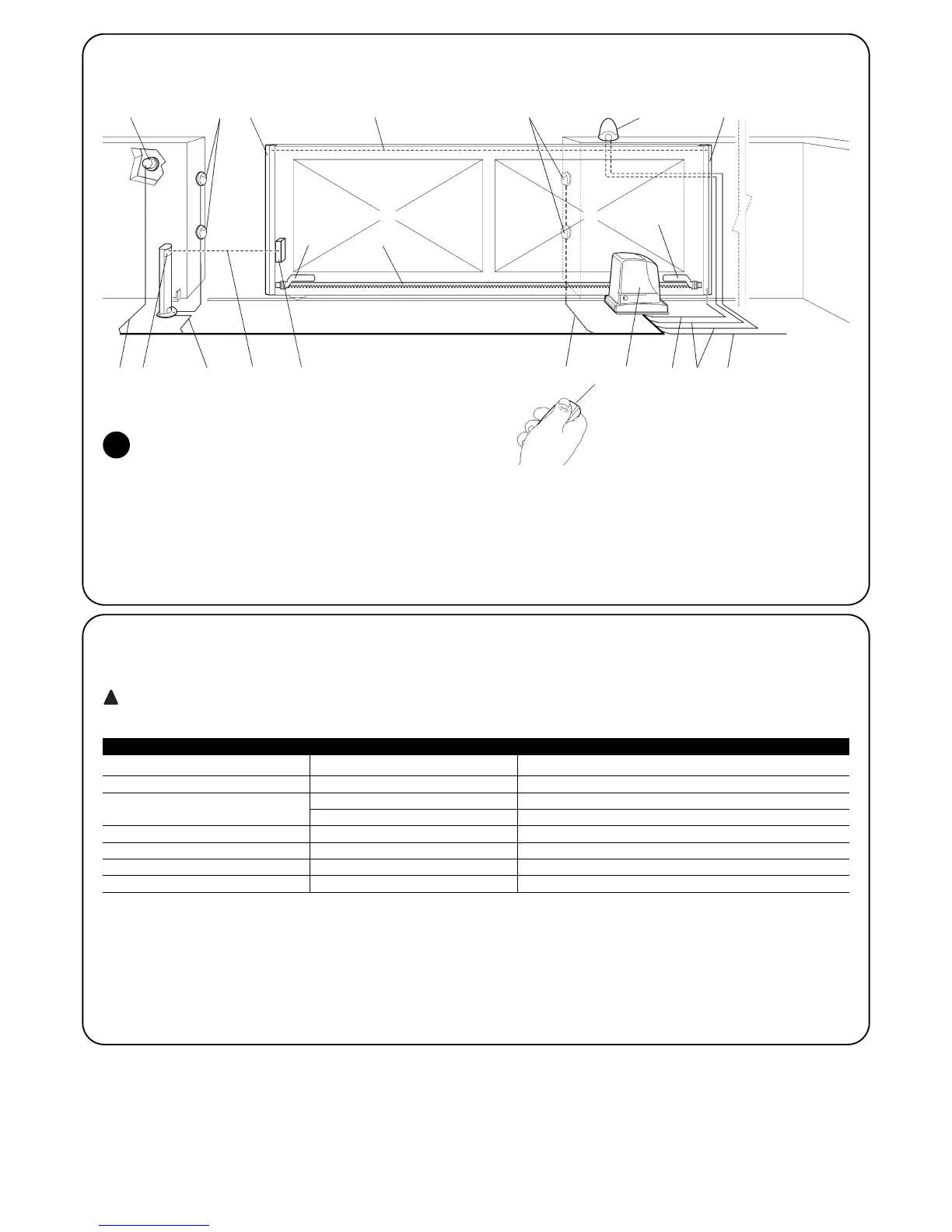

Na rys. 2 zilustrowano typową instalację bramy przesuwanej automatycznie przy pomocy siłownika RUN.
2
1 Przełącznik kluczowy
2 Odbiornik FT210B
3 Fotokomórki
4 Nadajnik FT210B
5 Listwa główna ruchoma
6 Zderzak wyłącznika krańcowego “Otwarta”
7 Zębatka
8 Lampa sygnalizacyjna z wbudowaną anteną
9 RUN
10 Zderzak wyłącznika krańcowego “Zamknięta”
11 Listwa dodatkowa ruchoma (opcja)
12 Radio nadawcze
2.3) Wykaz przewodów
W typowym urządzeniu przedstawionym na rysunku 2 uwidocznione są także przewody niezbędne do podłączenia różnych urządzeń; w tabeli nr
5 podane są charakterystyki przewodów.
Zastosowane przewody powinny odpowiadać rodzajowi instalacji, na przykład zaleca się przewód typu H03VV-F do
instalowania we wnętrzach lub przewód H07RN-F do instalowania na zewnątrz.
Uwaga 1: jeśli przewód zasilający jest dłuższy niż 30m, to zastosować należy przewód o większym przekroju, na przykład 3x2,5mm
2
, oraz
niezbędne jest dodatkowe uziemienie w pobliżu automatyki.
Uwaga 2: jeśli przewód “BlueBUS” jest dłuższy niż 30m, ale nie dłuższy niż 50m, to należy zastosować przewód 2x1mm
2
.
Uwaga 3: dwa przewody 2x0,5mm
2
mogą być zastąpione jednym przewodem 4x0,5mm
2
.
Uwaga 4: jeśli zastosowano więcej niż jedną listwę, patrz paragraf “7.3.2 Wejście STOP” dla rodzaju zalecanego połączenia.
Uwaga 5: do połączenia listew ruchomych na skrzydłach przesuwnych należy wykorzystać odpowiednie urządzenia, które pozwalają na
połączenie elektryczne również wtedy, kiedy skrzydło jest w ruchu. Na rysunku jest wskazane użytkowanie FT210B
Podłączenie Rodzaj przewodu Maksymalna dozwolona długość
A: Linia elektryczna zasilająca 1 przewód 3x1,5mm
2
30m (uwaga 1)
B: Lampa sygnalizacyjna z anteną 1 przewód 2x0,5mm
2
20m
1 przewód opancerzony typuRG58 20m (zalecana krótsza od 5m)
C: Fotokomórki 1 przewód 2x0,5mm
2
30m (uwaga 2)
D: Przełącznik kluczowy 2 przewody 2x0,5mm
2
(uwaga 3) 50m
E:
Połączenie pomiędzy 2 listwami ruchomymi
1 przewód 2x0,5mm
2
(uwaga 4) 20m
F: Połączenie listew ruchomych 1 przewód 2x0,5mm
2
(uwaga 5) 30m
Tabela 5: wykaz przewodów
