2.2) Voorbeeld van een installatie

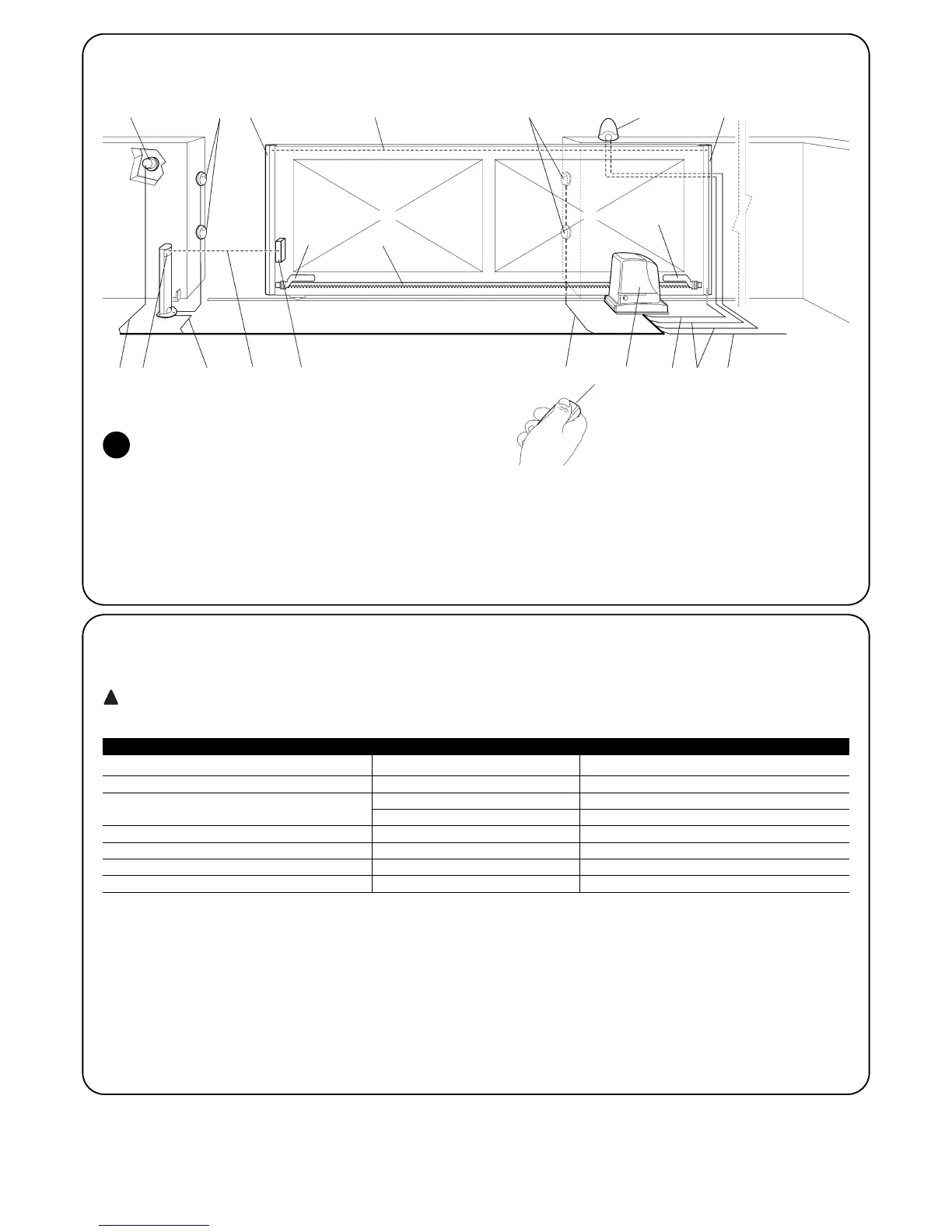

Op afbeelding 2 vindt u een typische installatie van een schuifpoort met toepassing van RUN
2
1 Sleutelschakelaar
2 Ontvanger FT210B
3 Fotocellen
4 Zender FT210B
5 Primaire mobiele contactlijst
6 Beugel voor eindschakelaar “Open”
7 Tandheugel
8 Knipperlicht met ingebouwde antenne
9 RUN
10 Beugel voor eindschakelaar “Dicht”
11 Secundaire mobiele contactlijst (apart verkrijgbaar)
12 Radiozender
2.3) Lijst kabels
Op de typische installatie op afbeelding 2 worden ook de kabels aangegeven die noodzakelijk zijn voor de aansluiting van de verschillende
inrichtingen; in tabel 5 worden de kenmerken van de kabels aangegeven.
De gebruikte kabels moeten geschikt zijn voor het type installatie; zo bevelen we bijvoorbeeld een kabel van het type H03VV-
F aan, wanneer die binnenshuis gebruikt wordt of van het type H07RN-F wanneer ze buitenshuis gebruikt wordt.
Opmerking 1: als de voedingskabel een lengte van meer dan 30 m heeft, is er een kabel met een grotere doorsnede nodig, bijvoorbeeld
3x2,5mm
2
en dient er aarding in de nabijheid van de automatisering plaats te vinden.
Opmerking 2: als de kabel “BLUEBUS” langer dan 30 m is, maar niet langer dan 50 m, is er een kabel 2x1mm
2
nodig.
Opmerking 3: de twee kabels 2x0,5mm
2
kunnen vervangen worden door één enkele kabel 4x0,5mm2.
Opmerking 4: als er meer dan één lijst is, gelieve u de paragraaf “7.3.2 Ingang STOP” te raadplegen voor het soort aanbevolen aansluiting
Opmerking 5: voor de aansluiting van de contactlijsten op deuren dient u de nodige maatregelen te nemen die ook aansluiting bij de in
beweging zijnde vleugel mogelijk maken; op de afbeelding ziet u toepassing van FT210B.
Aansluiting Type kabel Maximaal toegestane lengte
A: Toevoerleiding elektrische stroom 1 kabel 3x1,5mm
2
30m (opmerking 1)
B: Knipperlicht met antenne 1 kabel 2x0,5mm
2
20m
1 afgeschermde kabel type RG58 20m (aanbevolen lengte minder dan 5m)
C: Fotocellen 1 kabel 2x0,5mm
2
30m (opmerking 2)
D: Sleutelschakelaar 2 kabels 2x0,5mm
2
(opmerking 3) 50m
E: Verbinding tussen de 2 mobiele contactlijsten 1 kabel 2x0,5mm
2
(opmerking 4) 20m
F: Mobiele contactlijsten 1 kabel 2x0,5mm
2
(opmerking 5) 30m
Tabel 5: lijst kabels
2
338
FB9C
6
10
7
12
115E1
CF 4
D
A
