146
7.2.6) Przykład programowania drugiego poziomu (parametry regulowane)
Jako przykład jest podana sekwencja czynności w celu dokonania zmiany ustawienia fabrycznego parametrów i zwiększenia “Czas Przerwy” do
60 sekund (wejście na L1 i poziom na L5) i zmniejszenia “Kontroli momentu” do 60% (wejście na l% i poziom na L3).
1. Wcisnąć i trzymać wciśnięty przycisk [Set] przez około 3 sekundy
3s
2. Zwolnić przycisk [Set], kiedy dioda kontrolna L1 zacznie pulsować.
L1
3. Wcisnąć i trzymać wciśnięty przycisk [Set]. Przycisk [Set] musi być wciśnięty podczas wszystkich
kroków 5 oraz 4.
4. Odczekać około 3 sekund aż zapali się dioda L3, która przedstawia aktualną wartość parametru
“Czas Przerwy”. L3 3s
5. Wcisnąć 2 razy przycisk [], aby przesunąć zapaloną diodę na L5, która przedstawia nową wartość
“Czas Przerwy”. L5
6. zwolnić przycisk: [Set]
7. Wcisnąć 4 razy przycisk [], aby przesunąć pulsowanie na diodę L5.
L5
8. Wcisnąć i trzymać wciśnięty przycisk [Set]. Przycisk [Set] musi być wciśnięty podczas wszystkich
kroków 10 oraz 9.
9. Odczekać około 3 sekund aż zapali się dioda L5, która przedstawia aktualnz poyiom kontroli “Moment silnika”.
3s L5
10. Wcisnąć 2 razy przycisk [], aby przesunąć zapaloną diodę na L3, która przedstawia nową wartość
kontrolną “Moment silnika”. L3
11. zwolnić przycisk: [Set]
12. Odczekać 10 sekund, aby wyjść z programowania kończąc maksymalny czas.
10s

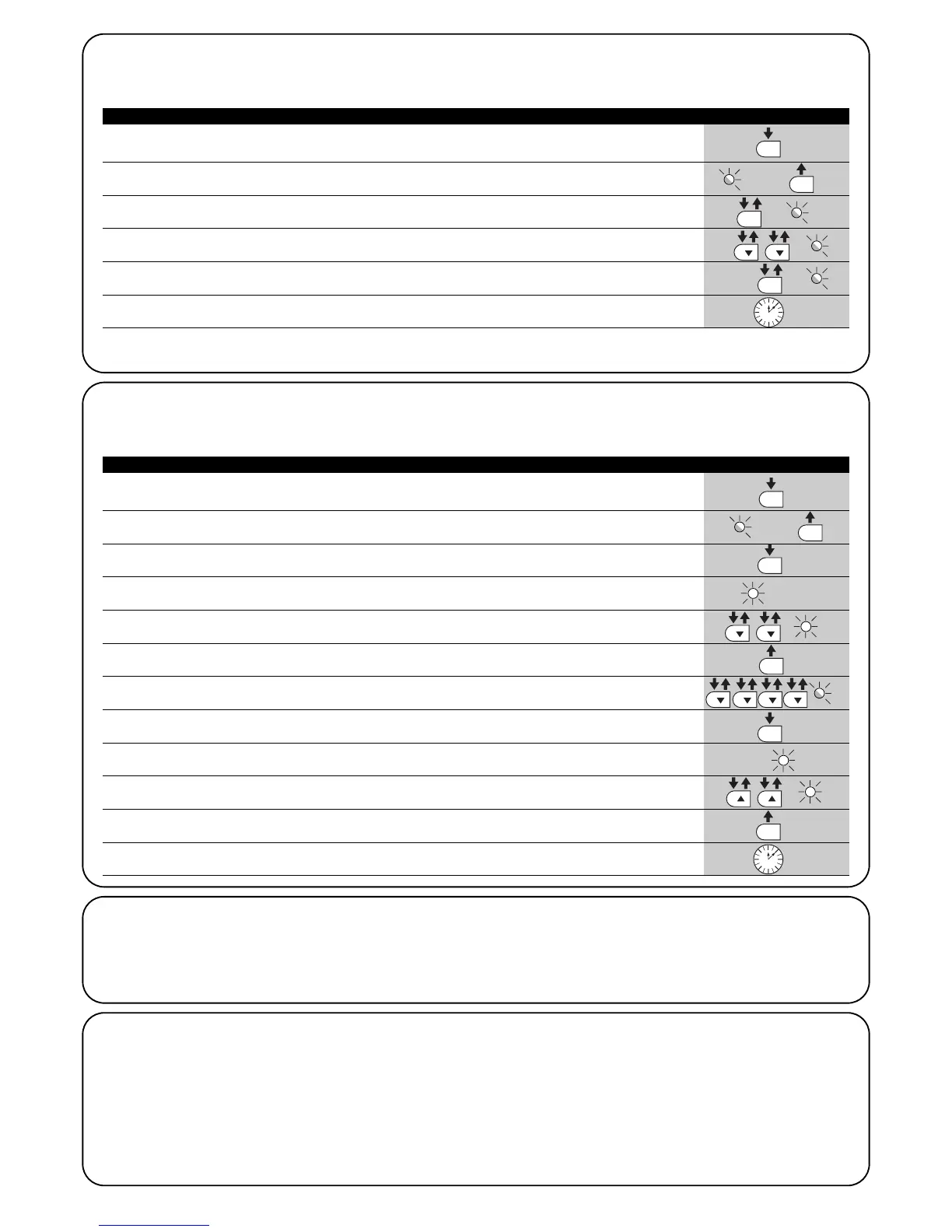

Tabela 12: przykład programowania drugiego poziomu Przykład
SET
SET
SET
SET
SET
SET
7.3) Dodawanie lub usuwanie urządzeń
Przy automatyzacji z siłownikiem RUN istnieje możliwość dodawania lub
usuwania dodatkowych urządzeń w jakimkolwiek momencie. W
szczególności do “BlueBUS” i do wejścia “STOP” mogą być podłączone
różne rodzaje urządzeń, tak jak podano w następnych paragrafach.
Po dodaniu lub usunięciu urządzeń koniecznym jest
powtórzenie rozpoznania dodatkowych urządzeń w sposób
opisany w paragrafie “7.3.6 Rozpoznawanie innych urządzeń”.
7.3.1) BlueBUS
BlueBUS jest technologią, która pozwala na wykonanie podłączeń
urządzeń kompatybilnych za pomocą jedynie dwóch przewodów,
którymi jest przesyłane zasilanie elektryczne jak i zwrotne sygnały
komunikatów. Wszystkie urządzenia są podłączane równolegle do tych
samych 2 przewodów BlueBUS i bez konieczności przestrzegania
biegunowości; każde urządzenie jest rozpoznawane pojedynczo,
ponieważ podczas instalowania jest mu przypisany jeden,
jednoznaczny adres. Do BlueBUS można podłączyć na przykład:
fotokomórki, urządzenia bezpieczeństwa, przyciski sterowania, diody
sygnalizacyjne itp. Centrala kontrolna RUN rozpoznaje kolejno
wszystkie urządzenia dołączone podczas odpowiedniej fazy
rozpoznawania i jest w stanie z wyjątkową dokładnością wykryć
wszelkie możliwe anomalie. Z tego powodu za każdym razem, kiedy
jest dodawane lub odłączane jakieś urządzenie dołączone do
BlueBUS, należy w centrali przeprowadzić fazę rozpoznania, tak jak
opisano w paragrafie “7.3.6 Rozpoznawanie innych urządzeń”.
7.2.5) Programowanie pierwszego poziomu (funkcje ON-OFF)
Jako przykład jest przywołana sekwencja czynności, potrzebna, aby zmienić ustawienie fabryczne funkcji -włączyć funkcje “Zamykanie
Automatyczne” (L1) i “Zawsze Zamyka” (L3).).
1. Wcisnąć i trzymać wciśnięty przycisk [Set] przez około 3 sekundy
3s
2. Zwolnić przycisk [Set], kiedy dioda kontrolna L1 zacznie pulsować.
L1
3. Wcisnąć jeden raz krótko przycisk [Set], aby zmienić stan funkcji powiązanej z L1 (Zamyka Automatyczne),
teraz dioda kontrolna L1 pulsuje długimi zmianami. L1
4. Wcisnąć 2 razy przycisk [], aby przesunąć pulsowanie na diodę L3.
L3
5. Wcisnąć jeden raz krótko przycisk [Set], aby zmienić stan funkcji powiązanej z L3 (zawsze zamyka ),
teraz dioda kontrolna L3 pulsuje długimi zmianami. L3
6. Odczekać 10 sekund, aby wyjść z programowania kończąc maksymalny czas.
10s
Po zakończeniu tych operacji diody L1 i L3 muszą pozostać zapalone wskazując, że są aktywowane funkcje “Zamyka Automatyczne” i “Zawsze
Zamyka”.
Tabela 11: przykład programowania pierwszego poziomu Przykład
SET
SET
SET
SET
