58
2.2) Installation typique

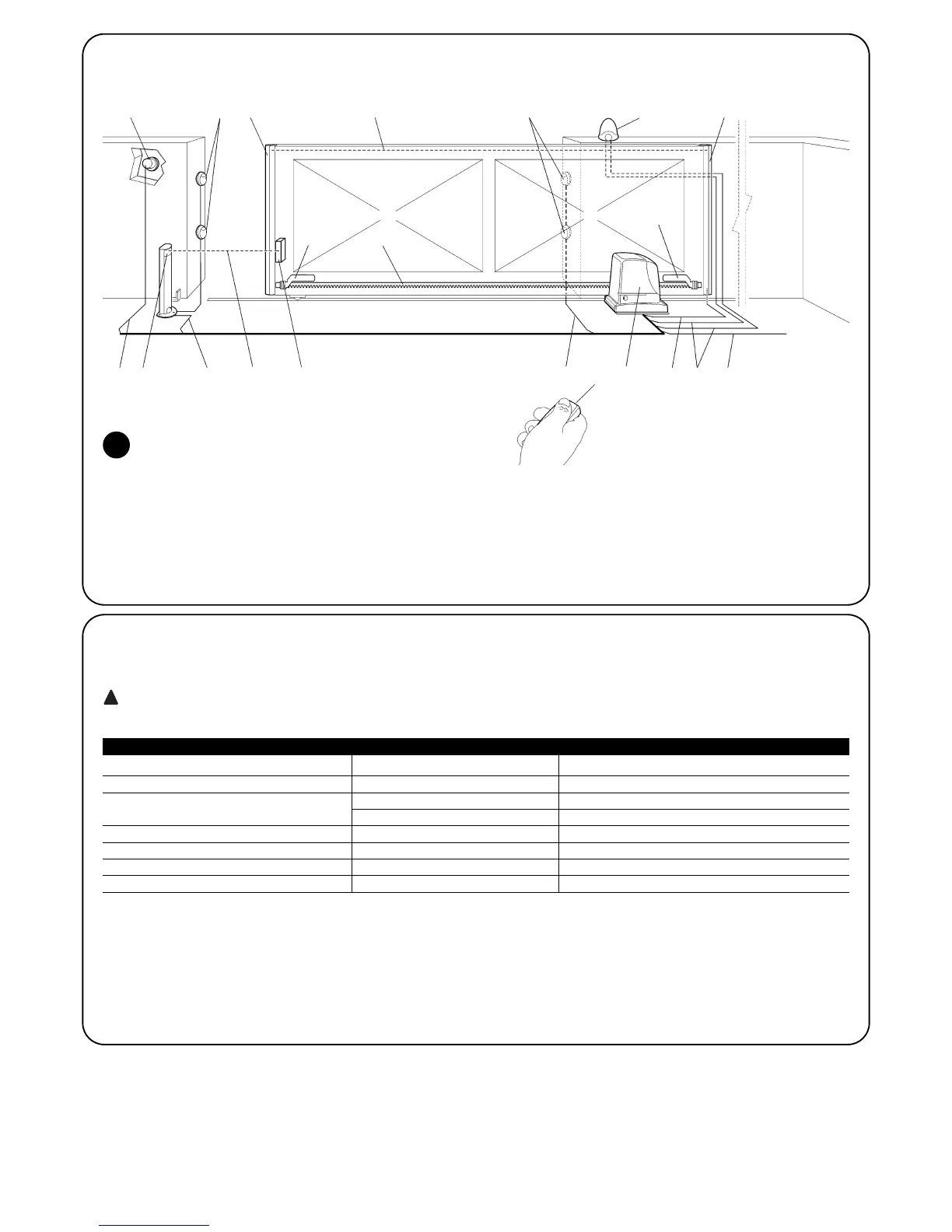

La figure 2 présente l'installation typique pour l'automatisation d'un portail coulissant utilisant RUN.
2
1 Sélecteur à clé
2 Récepteur FT210B
3 Photocellules
4 Émetteur FT210B
5 Bord primaire mobile
6 Patte de fin de course «Ouvert»
7 Crémaillère
8 Clignotant avec antenne incorporée
9 RUN
10 Patte de fin de course «Fermé»
11 Bord secondaire mobile (option)
12 Émetteur radio
2.3) Liste des câbles
Dans l'installation typique de la figure 2 sont indiqués aussi les câbles nécessaires pour les connexions des différents dispositifs; le tableau
5 indique les caractéristiques des câbles.
Les câbles utilisés doivent être adaptés au type d'installation; par exemple, on conseille un câble type H03VV-F pour la pose
à l'intérieur ou H07RN-F pour la pose à l'extérieur.
Note 1: si la longueur du câble d'alimentation dépasse 30 m, il faut prévoir un câble avec une section plus grande, par exemple 3x2,5mm
2
et une mise à la terre est nécessaire à proximité de l'automatisme.
Note 2: si la longueur du câble «BLUEBUS» dépasse 30 m, jusqu'à un maximum de 50m, il faut un câble de 2x1mm
2
.
Note 3: les deux câbles de 2x0,5mm
2
peuvent être remplacés par un unique câble 4x0,5mm
2
.
Note 4: s'il y a plus d'un bord sensible, voir le chapitre 7.3.2 «Entrée STOP» pour le type de connexion conseillée.
Note 5: pour la connexion des bords mobiles sur des tabliers coulissants, il faut utiliser des dispositifs appropriés qui permettent la
connexion même quand le tablier est en mouvement; l'utilisation de FT210B est indiquée sur la figure.
Connexion Type de câble Longueur maximum admise
A: Ligne électrique d'alimentation 1 câble 3x1,5mm
2
30m (note 1)
B: Clignotant avec antenne 1 câble 2x0,5mm
2
20m
1 câble blindé type RG58 20m (longueur conseillée: moins de 5 m)
C: Photocellules 1 câble 2x0,5mm
2
30m (note 2)
D: Sélecteur à clé 2 câbles 2x0,5mm
2
(note 3) 50m
E: Connexion entre les deux 2 bords mobiles 1 câble 2x0,5mm
2
(note 4) 20m
F: Connexion des bords mobiles 1 câble 2x0,5mm
2
(note 5) 30m
Tableau 5: liste des câbles
2
338
FB9C
6
10
7
12
115E1
CF 4
D
A
