57
F
La longueur du tablier permet de déterminer le nombre maximum de cycles consécutifs tandis que le poids permet de déterminer le pour-
centage de réduction des cycles; par exemple, pour RUN1800, si le tablier mesure 10 m de long, 27 cycles/heure et 24 cycles consécutifs
seraient possibles mais si le tablier pèse 1300 kg, il faut les réduire à 60 %; le résultat est donc environ 16 cycles/heure et 14 cycles consé-
cutifs. Pour éviter les surchauffes, la logique de commande prévoit un limiteur de manœuvres qui se base sur l'effort du moteur et la durée
des cycles en intervenant quand la limite maximum est dépassée. Le limiteur de manœuvres mesure aussi la température ambiante en rédui-
sant encore plus les manœuvres en cas de température particulièrement élevée.

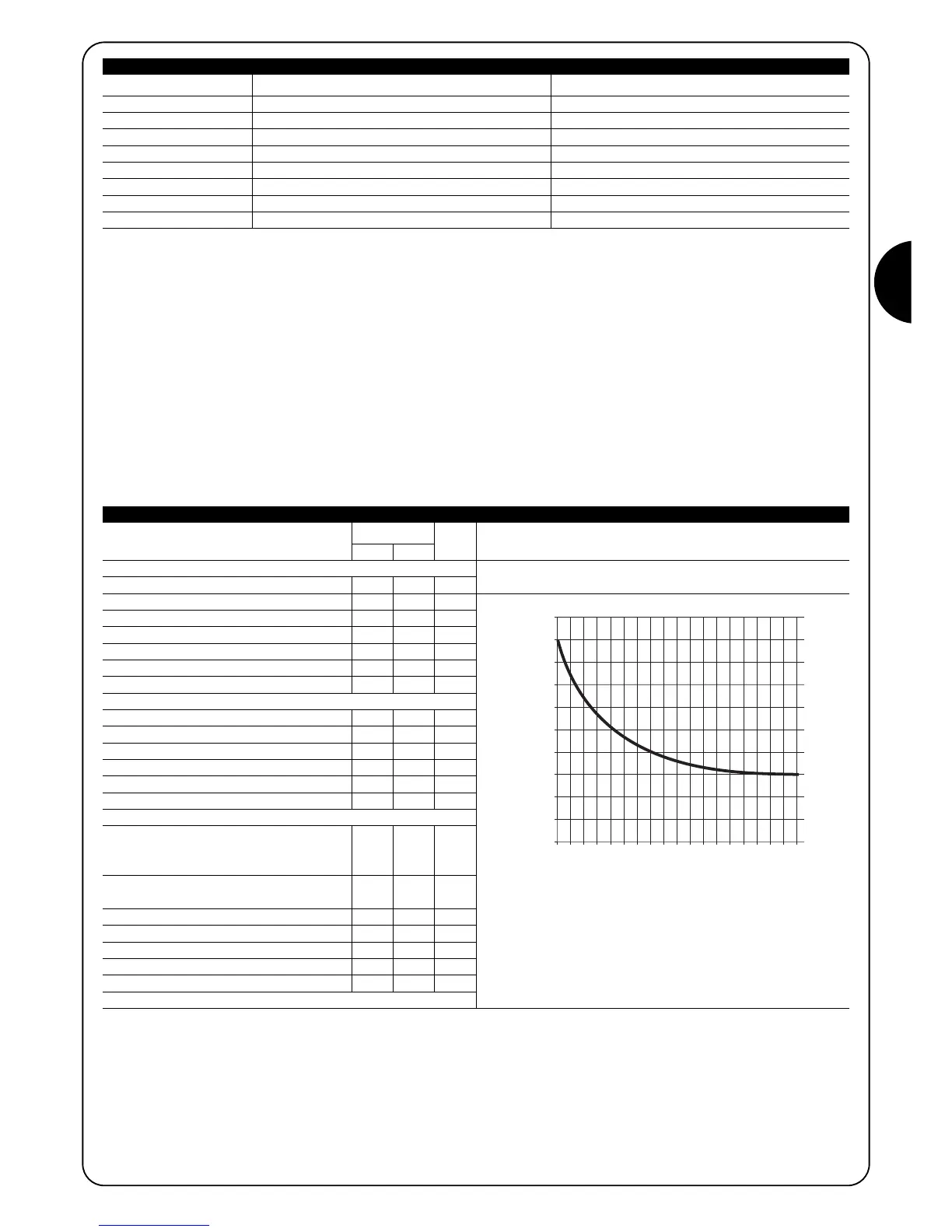

Le chapitre 8 «Caractéristiques techniques» donne une estimation de «durabilité» c'est-à-dire de vie économique moyenne du produit. La
valeur est fortement influencée par l'indice de charge de travail des manœuvres, c'est-à-dire la somme de tous les facteurs qui concourent
à l'usure. Pour effectuer l'estimation, il faut additionner tous les indices de charge de travail du tableau 4, puis avec le résultat total, vérifier
dans le graphique la durabilité estimée.
Par exemple: RUN1800 sur un portail de 1300 kg, de 10 m de long, équipé de photocellules et sans autres éléments de fatigue, obtient un
indice de charge de travail égal à 45% (20+15+10). D'après le graphique, la durabilité estimée est de 200.000 cycles. Il faut préciser que
l'estimation de durabilité s'effectue sur la base des calculs de projet et des résultats des essais pratiqués sur les prototypes; s'agissant d'une
estimation, elle ne constitue en aucun cas une garantie de la durée effective du produit.
RUN1800/ RUN1800P RUN2500/ RUN2500P
Poids du tablier (kg) Pourcentage de cycles Pourcentage de cycles
Jusqu'à 500 100%
500 ÷ 900 80
900 ÷ 1200 75
1200 ÷ 1500 60
1500 ÷ 1800 50
2000 ÷ 2300 ---
2300 ÷ 2500 ---
Tableau 3: limites en fonction du poids du tablier
Indice de charge de travail en % Run Durabilité en cycles
1800 2500
Poids du tablier (kg)
Jusqu'à 500 5
500 ÷ 900 10
900 ÷ 1200 20
1200 ÷ 1500 30
1500 ÷ 1800 40
1800 ÷ 2200 -
2200 ÷ 2500 -
Longueur du tablier en mètres
Jusqu'à 6 5
6 ÷ 9 10
9 ÷ 12 15
12 ÷ 15 25
15 ÷ 18 -
Autres éléments de fatigue
(à prendre en compte si la probabilité qu'ils
se produisent est supérieure à 10 %)
Température ambiante supérieure à 40 °C ou
inférieure à 0 °C ou humidité supérieure à 80 %
10
Présence de poussière ou de sable 15
Présence de sel 20
Interruption manœuvre par Photo 10
interruption manœuvre par Halte 20
Démarrage activé 10 10
Total indice de charge de travail en %:
Note: si l'indice de charge de travail dépasse 100%, cela veut dire que l'on a dépassé les conditions d'accessibilité; il est conseillé d'utiliser un modè-
le d'une taille supérieure.
Tableau 4: estimation de la durabilité en fonction de l'indice de charge de travail de la manœuvre
