84
2.2) Typische Anlage

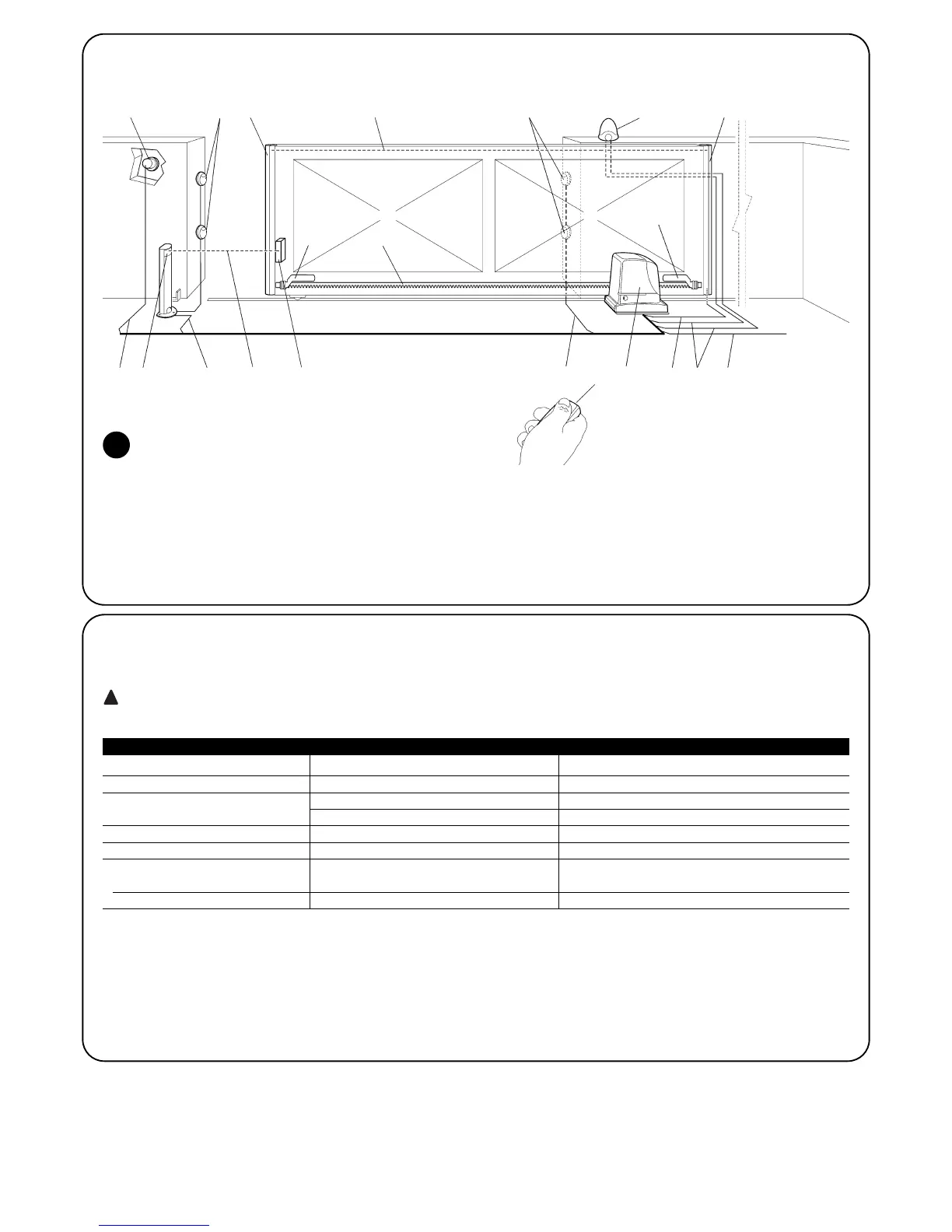

In Abbildung 2 ist die typische Anlage einer Schiebetorautomatisierung mit RUN gezeigt.
2
1 Schlüsseltaster
2 Empfänger FT210B
3 Photozellen
4 Sender FT210B
5 Bewegliche Hauptleiste
6 Endschalterbügel “geöffnet”
7 Zahnstange
8 Blinkleuchte mit integrierter Antenne
9 RUN
10 Endschalterbügel “geschlossen“
11 Bewegliche Zweitleiste (Optional)
12 Funksender
2.3) Kabelliste
In der typischen Anlage in Abbildung 2 sind auch die Kabel angegeben, die zur Verbindung der verschiedenen Vorrichtungen erforderlich
sind; in Tabelle Nr. 5 sind die Merkmale der Kabel verzeichnet.
Die benutzten Kabel müssen für die jeweilige Installation geeignet sein; zum Beispiel wird ein Kabel des Typs H03VV-F zum
Verlegen in Innenräumen empfohlen, oder des Typs H07RN-F für Außenanwendungen.
!
Anmerkung 1: wenn das Versorgungskabel länger als 30m ist, muss ein Kabel mit größerem Querschnitt benutzt werden, z.B. 3x2,5mm
2
und eine Sicherheitserdung in der Nähe der Automatisierung ist erforderlich.
Anmerkung 2: wenn das “BLUEBUS” Kabel länger als 30 m bis max. 50 m ist, ist ein Kabel 2x1mm
2
erforderlich.
Anmerkung 3: die beiden Kabel 2x0,5mm
2
können mit nur einem Kabel 4x0,5mm
2
ersetzt werden.
Anmerkung 4: wenn mehr als eine Schaltleiste vorhanden ist, siehe das Kapitel “7.3.2 Eingang HALT” für die empfohlene Verbindung.
Anmerkung 5: zur Verbindung der beweglichen Schaltleisten an Schiebetoren sind geeignete Vorrichtungen zu verwenden, welche die Ver-
bindung auch bei sich bewegendem Torflügel ermöglichen; in der Abbildung ist der Gebrauch von FT210B gezeigt.
Anschluss Kabeltyp Max. zulässige Länge
A: Elektrische Versorgungslinie Nr. 1 Kabel 3x1,5mm
2
30m (Anmerkung 1)
B: Blinkleuchte mit Antenne Nr. 1 Kabel 2x0,5mm
2
20m
Nr. 1 abgeschirmtes Kabel des Typs G58 20m (vorzugsweise weniger als 5m)
C: Photozellen Nr. 1 Kabel 2x0,5mm
2
30m (Anmerkung 2)
D: Schlüsseltaster Nr. 2 Kabel 2x0,5mm
2
(Anmerkung 3) 50m
E: Verbindungen zwischen den
2 beweglichen Schaltleisten
Nr. 1 Kabel 2x0,5mm
2
(Anmerkung 4) 20m
F: Anschluss der Schaltleisten Nr. 1 Kabel 2x0,5mm
2
(Anmerkung 5) 30m
Tabelle Nr. 5: Kabelliste
2
338
FB9C
6
10
7
12
115E1
CF 4
D
A
