La lunghezza dell'anta permette di determinare il numero massimo di cicli per ora ed i cicli consecutivi mentre il peso permette di determi-

nare la percentuale di riduzione dei cicli; ad esempio per RUN1800, se l'anta è lunga 10m sarebbero possibili 27 cicli/ora e 24 cicli conse-

cutivi ma se l'anta pesa 1300Kg occorre ridurli al 60%, il risultato è quindi circa 16 cicli/ora e 14 cicli consecutivi. Per evitare surriscaldamenti

la centrale prevede un limitatore di manovre che si basa sullo sforzo del motore e la durata dei cicli, intervenendo quando viene superato il

limite massimo. Il limitatore delle manovre misura anche la temperatura ambientale riducendo ulteriormente le manovre in caso di tempera-

tura particolarmente alta.

Nel capitolo "8 Caratteristiche tecniche" è riportata la stima di "durabilità" cioè di vita economica media del prodotto. Il valore è fortemente

influenzato dall'indice di gravosità delle manovre, cioè dalla somma di tutti i fattori che concorrono all'usura. Per effettuare la stima occorre

sommare tutti gli indici di gravosità della tabella 4, poi con il risultato totale verificare nel grafico la durabilità stimata. Ad esempio, RUN1800

su un cancello di 1300Kg, lungo 10m, dotato di fotocellule e senza altri elementi di affaticamento, ottiene un indice di gravosità pari al 45%

(20+15+10). Dal grafico la durabilità stimata è 200.000 cicli.

Si precisa che la stima di durabilità viene fatta sulla base dei calcoli progettuali e dei risultati di prove effettuate sui prototipi; essendo una sti-

ma non rappresenta alcuna garanzia sulla effettiva durata del prodotto.

RUN1800/ RUN1800P RUN2500/ RUN2500P

Peso dell'anta (kg) Percentuale cicli Percentuale cicli

Fino a 500 100%

500 ÷ 900 80

900 ÷ 1200 75

1200 ÷ 1500 60

1500 ÷ 1800 50

2000 ÷ 2300 ---

2300 ÷ 2500 ---

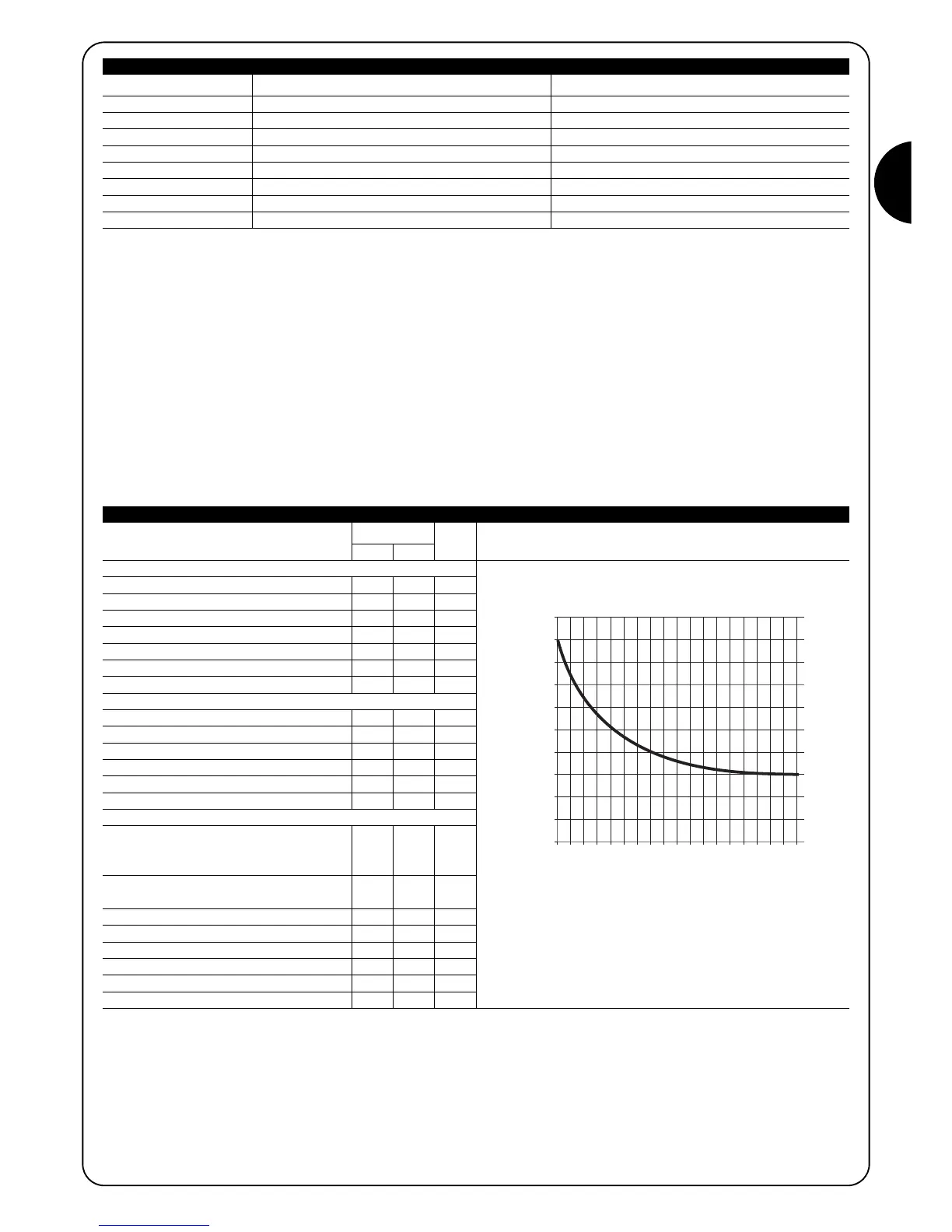

Tabella 3: limiti in relazione al peso dell'anta

Indice di gravosità % Run Durabilità in cicli

1800 2500

Peso dell'anta Kg

Fino a 500 5

500 ÷ 900 10

900 ÷ 1200 20

1200 ÷ 1500 30

1500 ÷ 1800 40

1800 ÷ 2200 -

2200 ÷ 2500 -

Lunghezza dell'anta metri

Fino a 6 5

6 ÷ 9 10

9 ÷ 12 15

12 ÷ 15 25

15 ÷ 18 -

Altri elementi di affaticamento

(da considerare se la probabilità che

accadano è superiore al 10%)

Temperatura ambientale superiore a 40°C

o inferiore a 0°C o umidità superiore all'80%

Presenza di polvere o sabbia 15

Presenza di salsedine 20

Interruzione manovra da Foto 10

Interruzione manovra da Alt 20

Spunto attivo 10

Totale indice di gravosità %:

Nota: se l'indice di gravosità supera il 100% significa che le condizioni sono oltre il limite di accettabilità; si consiglia l'uso di un modello di taglia supe-

riore.

Tabella 4: stima della durabilità in relazione all'indice di gravosità della manovra

50.000
