4/2016 C - 17 56091161 - SC6000
FRANÇAIS - CMODE D'EMPLOI
BATTERIES AU PLOMB/ACIDE - SUITE
ATTENTION !
Les composants électriques de cette machine peuvent être gravement endommagés si les batteries ne sont pas
installées et branchées correctement. Nous vous conseillons de faire installer les batteries pas un technicien Advance ou
un électricien qualifi é.
1 Enlevez les batteries de leur emballage et inspectez-les avec soin pour vérifi er qu’elles ne sont pas fi ssurées ou endommagées de toute
autre manière. Si vous constatez un dommage, contactez immédiatement la société qui vous les a livrées ou le fabricant, afi n de remplir une
déclaration de dommage de fret.
2 Placez l’interrupteur d’alimentation (B) en position d’arrêt et enlevez la clé intelligente magnétique SmartKey.
3 Relevez la colonne de direction complètement à la verticale. Basculez le siège vers l'avant et engagez la tige de support du siège (9).
4 Retirez la barre transversale et, si installé, l'arceau de sécurité.
5 Enlevez le réservoir de récupération de la machine. REMARQUE : Débranchez le câblage de l'interrupteur de récupération et celui du
moteur d'aspiration, puis soulevez le réservoir vers le haut et retirez-le de la machine.
6 Votre machine vous a été livrée avec suffi samment de câbles pour installer six batteries de 6 V. À l’aide d’au moins (2) personnes et d’une
sangle de levage, placez soigneusement les batteries dans le compartiment des batteries et disposez-les comme illustré à la FIGURE 1.
Fixez les batteries le plus près possible du côté avant droit de la machine. Utilisez des entretoises de batterie pour éviter que les batteries ne
se déplacent. En cas d'installation d'une batterie monobloc, utilisez un palan suspendu (le support du siège devra être retiré temporairement
pour installer une batterie monobloc).
7 Installez les câbles de la batterie comme illustré. Placez les câbles de sorte que les couvercles des batteries puissent être facilement
enlevés pour l’entretien de ces dernières.
IMPORTANT ! Les couvercles de protection fournis avec les batteries doivent rester en place ou être réutilisés pour couvrir
complètement la partie des bornes de batteries qui n’est pas protégée par les cache-bornes fournis avec les câbles des batteries.
Ce point s’applique également à l’embout du porte-fusible en ligne.
8 Serrez délicatement l’écrou de chaque borne de batterie jusqu’à ce que la borne ne tourne plus. Toutefois, ne serrez pas trop fort car les
écrous seront très diffi ciles à dévisser lors des futurs entretiens.
9 Enduisez les bornes d’un enduit prévu à cet effet (disponible dans la plupart des magasins de pièces automobiles).
10 Placez ensuite les raccords de batterie en caoutchouc noir sur chacune des bornes et branchez le connecteur de batterie de la machine (10).
11 Assurez-vous que l’embout du porte-fusible (14) recouvre bien le porte-fusible, l’extrémité du câble du connecteur de batterie de la machine
(10), et autant que possible la borne de la batterie. Laissez en place les couvercles de protection fournis avec les batteries ou réutilisez-les
pour couvrir les zones des bornes qui ne sont pas protégées par les cache-bornes.
Pendant le remplacement des batteries ou du chargeur, veuillez contacter votre centre technique agréé local pour connaître les
réglages corrects de la batterie, du chargeur et de la machine afi n d’éviter tout dommage.

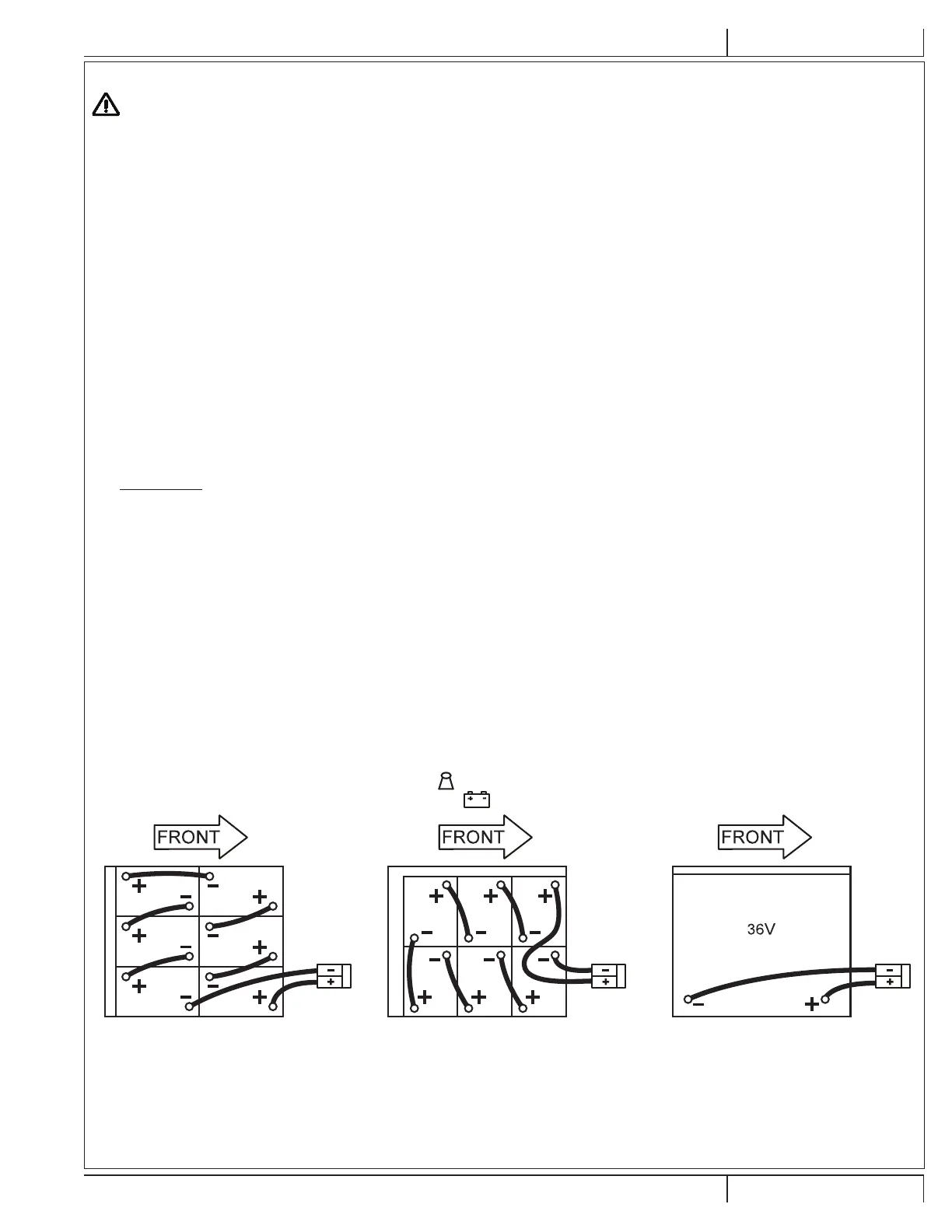

FIGURE 1
MAX 420 AH @ 20HR RAT E
MAX 805 LB / 365 KG
MAX (6)
255 AH (EU) 420 AH (US)
310 AH (US) 312 AH (US)
180 AH (EU)
6V
6V
6V
6V
6V
6V
6V
6V
6V
6V
6V
6V
