INSTALACIÓN DE LOS CEPILLOS (SISTEMA CILÍNDRICO)
¡ATENCIÓN!
Antes de cambiar los cepillos y antes de abrir cualquier panel de acceso, apague la máquina poniendo el interruptor de
encendido en la posición de apagado.
1 Asegúrese de que el cabezal de fregado esté en su posición ELEVADA. Asegúrese de que el interruptor de encendido (B) esté apagado.
2 Desabroche y abra las puertas laterales del cabezal de fregado (15).
3 Véase fi gura 3. Desabroche y abra ambos conjuntos de hojas laterales batientes (AA).
4 Desenganche el pestillo (AB) en la parte superior de los conjuntos del rodillo (AC) y retírelos.
5 Deslice el cepillo dentro de la carcasa, levántelo cuidadosamente, empújelo y gírelo hasta que las pestañas en el buje de conducción se asienten dentro de
las muescas en el cepillo. NOTA: El rodillo está diseñado con un ajuste sin holgura para reducir la vibración en el cepillo. Reinstale los conjuntos del rodillo
(AC); asegúrese de que las pestañas en el rodillo estén dentro de la ensambladura (como se muestra en la Figura 3). Asegure con el pestillo (AB). Cierre y
enganche ambos conjuntos de hoja (AA) y las puertas del cabezal de fregado (15).

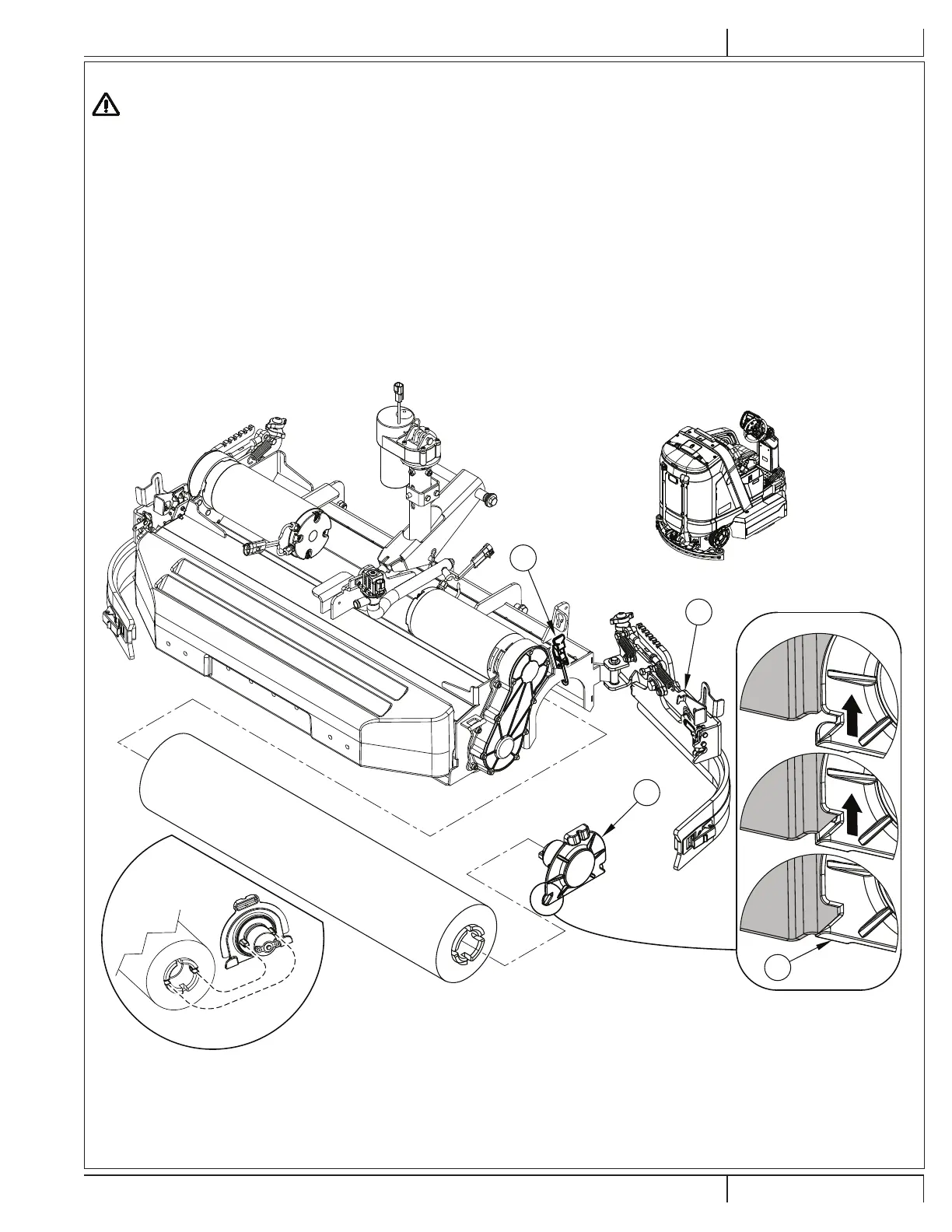

FIGURA 3
