4/2016 C - 19 56091161 - SC6000
FRANÇAIS - CMODE D'EMPLOI
INSTALLATION DES BROSSES (SYSTÈME AVEC BROSSES CYLINDRIQUES)
ATTENTION !
Arrêtez la machine à l’aide de l’interrupteur d’alimentation avant de remplacer les brosses et avant d’ouvrir un panneau
d’accès.
1 Assurez-vous que le plateau de lavage est en position HAUTE. Assurez-vous que l’interrupteur d’alimentation (B) est en position d’arrêt.
2 Déverrouillez et ouvrez les panneaux latéraux du plateau de lavage (15).
3 Voir Figure 3. Détachez et basculez les deux ensembles de lames latérales (AA).
4 Détachez le loquet (AB) situé au sommet des tendeurs (AC) et enlevez.
5 Glissez la brosse dans le logement, soulevez légèrement, poussez et tournez jusqu’à ce les languettes du siège du moyeu d’entraînement entrent dans
les crans de la brosse. REMARQUE : le tendeur est conçu pour être bien ajusté dans la brosse et réduire les vibrations. Réinstallez les tendeurs (AC) en
veillant à insérer les languettes du tendeur à l’intérieur de l’ensemble soudé (comme illustré à la Figure 3). Bloquez avec le loquet (AB). Fermez et bloquez
les deux ensembles de lames (AA) et les panneaux du plateau de lavage (15).

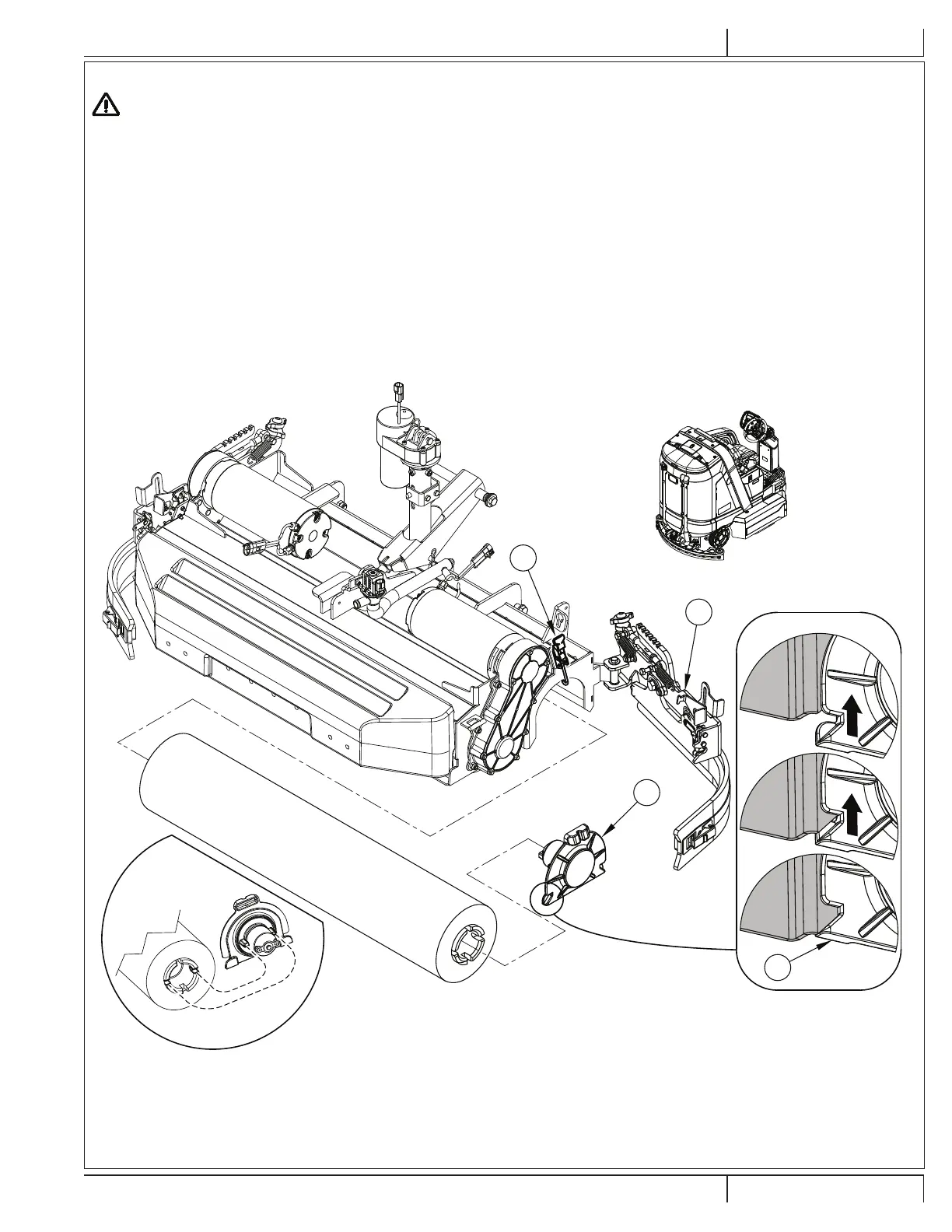

FIGURE 3
AA
AB
AC
AC
