LOCALIZACIÓN DE AVERÍAS GENERALES DE LA MÁQUINA

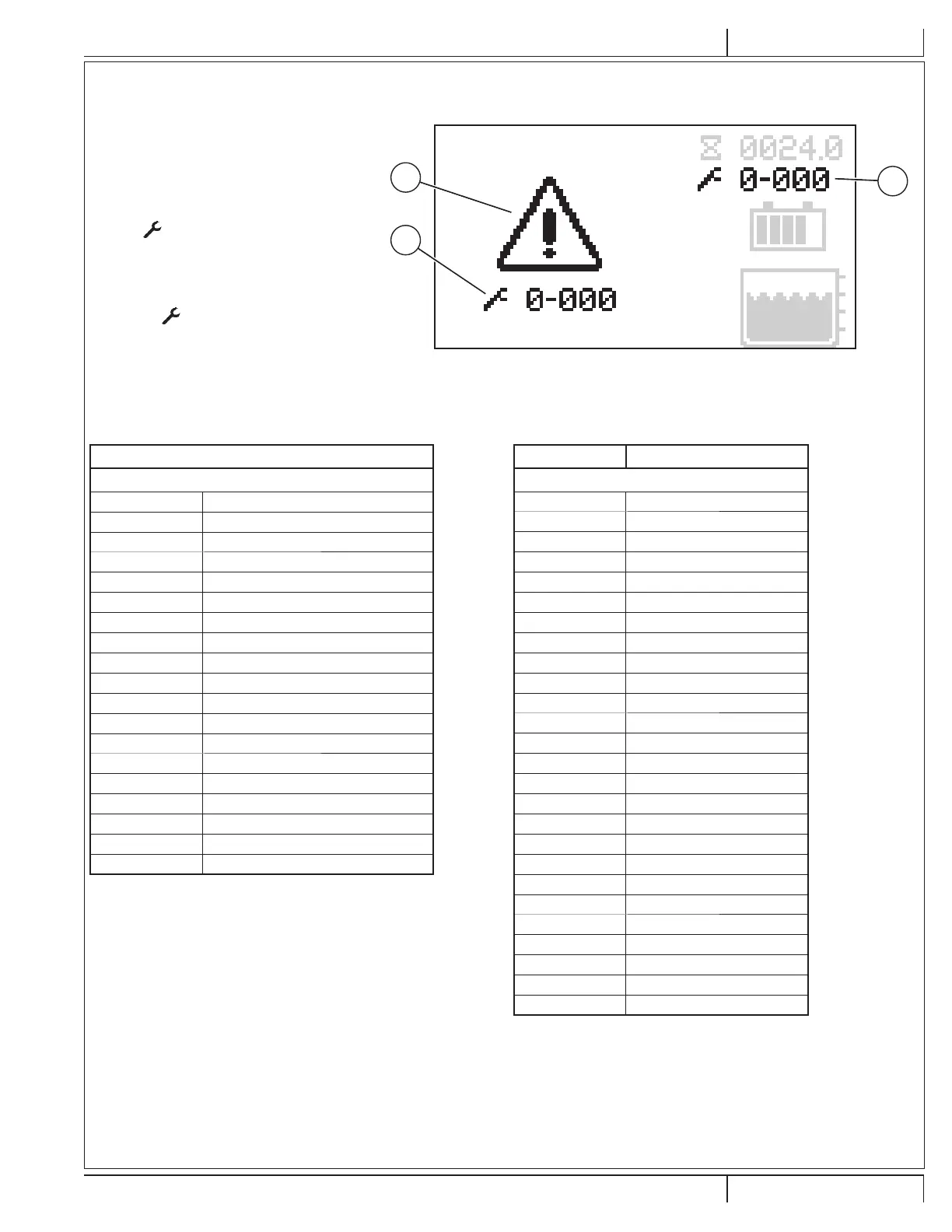

PANTALLA DE CÓDIGOS DE FALLOS
Cualquier código de fallo que detecten los
controladores, se visualizarán en la pantalla del panel
de control al momento en que se producen. Si existe
más de un error, la pantalla repasará la secuencia de
los códigos de error con intervalos de un segundo.
El error se mostrará como el símbolo de una llave
mecánica
seguido de un código de cuatro dígitos.
Los códigos de fallo se visualizan como X-YYY, donde
X = número de sistema (1: tablero principal, 2: módulo
de alimentación, 3: controlador de tracción)
YYY = número de código de fallo
Por ejemplo,
1-101 sería electroválvula de la
solución: cortocircuito.
C2 Código de fallo activo
C24 Indicador de fallos críticos
C25 Código de fallo (crítico)
Código de fallo Descripción
E2 Fallos del controlador principal
1-001 K1 Circuito abierto bobina
1-002 K1 Cortocircuito bobina
1-003 K1 Contactos soldados
1-010 CAN Bus 0
1-011 CAN Bus 1
1-101 L1 Cortocircuito
1-102 L2 Cortocircuito
1-103 H2 Cortocircuito
1-104 LP1,2 Cortocircuito
1-105 H1 Cortocircuito
1-106 M8 Cortocircuito
1-107 M9 Cortocircuito
1-201 Sensor de nivel
1-560 Confi guración EEPROM
1-561 Opciones EEPROM
1-562 Valores del sistema EEPROM
1-563 Registro de fallos EEPROM
1-564 Lista de llave de usuario EEPROM
1-565 Registro impacto EEPROM
Código de fallo Descripción
E3 Fallos en el módulo de alimentación
2-001 E3 Pausa
2-011 Falla de precarga
2-012 K2 Sobrecarga
2-013 K2 Contactos soldados
2-014 K2 Contactos abierto
2-017 Corte por sobretensión
2-018 Corte por baja tensión
2-021 M1 Abierto
2-022 M2 Abierto
2-023 M3 Abierto
2-024 M4 Abierto
2-025 M5 Abierto
2-026 M6 Abierto
2-027 M7 Abierto
2-028 M10 Abierto
2-031 M1 Sobrecarga
2-032 M2 Sobrecarga
2-033 M3 Sobrecarga
2-034 M4 Sobrecarga
2-035 M5 Sobrecarga
2-036 M6 Sobrecarga
2-037 M7 Sobrecarga
2-038 M10 Sobrecarga
2-041 M1 Sobrecorriente
2-042 M2 Sobrecorriente
2-043 M3 Sobrecorriente
C2
C25
C24
