DÉPANNAGE GÉNÉRAL DE LA MACHINE

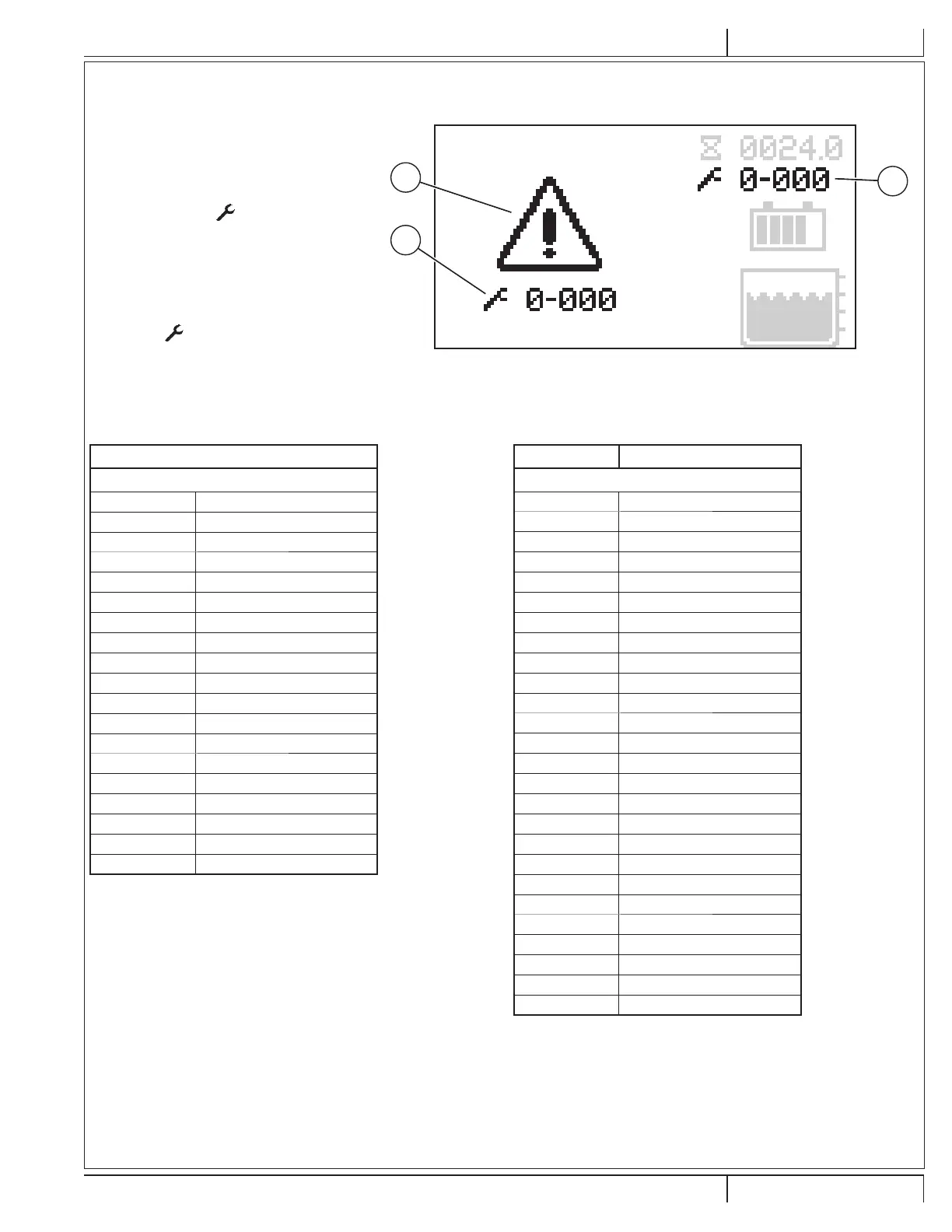

AFFICHAGE DES CODES D’ERREUR
Tous les codes d’erreur détectés par les contrôleurs
seront affi chés sur l’écran du panneau de commande
au fi l de leur survenue. Si plusieurs erreurs surviennent
en même temps, l’écran affi chera les codes d’erreurs
à une seconde d'intervalle. L’erreur s’affi che sous
forme de clé mécanique
suivie d’un code à quatre
chiffres.
Les codes d’erreur sont affi chés sous la forme X-YYY,
où
X = numéro du système (1: contrôleur principal, 2:
module de puissance, 3: contrôleur de traction)
YYY = numéro du code d’erreur
Par exemple,
1-101 indique un court-circuit de
l’électrovanne de solution.
C2 Code d’erreur actif
C24 Indicateur de défaut critique
C25 Code d'erreur (critique)
Code d’erreur Description
E2 Erreurs du contrôleur principal
1-001 K1 Relai ouv
1-002 K1 Court circ
1-003 K1 Contact soud
1-010 CAN Bus 0
1-011 CAN Bus 1
1-101 L1 Court-circuit
1-102 L2 Court-circuit
1-103 H2 Court-circuit
1-104 LP1,2 Court-circuit
1-105 H1 Court-circuit
1-106 M8 Court-circuit
1-107 M9 Court-circuit
1-201 Capteur de niveau
1-560 Confi guration EEPROM
1-561 Options EEPROM
1-562 Valeu sys EEPROM
1-563 Liste err EEPROM
1-564 Liste clé utilisateur EEPROM
1-565 Liste cont EEPROM
Code d’erreur Description
E3 Erreurs du module de puissance
2-001 E3 Temporisation
2-011 Échec précharge
2-012 K2 Surcharge
2-013 K2 Contact soud
2-014 K2 Contact ouv
2-017 Coupure surtension
2-018 Coupure sous-tension
2-021 M1 ouvert
2-022 M2 ouvert
2-023 M3 ouvert
2-024 M4 ouvert
2-025 M5 ouvert
2-026 M6 ouvert
2-027 M7 ouvert
2-028 M10 ouvert
2-031 M1 Surcharge
2-032 M2 Surcharge
2-033 M3 Surcharge
2-034 M4 Surcharge
2-035 M5 Surcharge
2-036 M6 Surcharge
2-037 M7 Surcharge
2-038 M10 Surcharge
2-041 M1 Surintensité
2-042 M2 Surintensité
2-043 M3 Surintensité
