Étiquette d’information sur le réfrigérateur
REMARQUE : L’étiquette réelle du réfrigérateur indique les
fonctions et particularités de cette unité.
A. Numéro de série
B. Numéro de modèle
C. Code de groupe
D. BTU/h
E. Quantité de réfrigérant dans l’unité de refroidissement
F. Tension c.a./ampères
G. Tension c.c./ampères
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxx
D
E
S
I
G
N
C
E
R
T
I
F
i
E
D
NORC OLD
SA
Serial Number
Model Number
x.xx
LBS.
test pressure
xxx VOLTS - AC xx HZ
x.xx AMPS xxx Watts
xx VDC xx HZ
x.x AMPS xx xx Watts
G
roup Code
Input Pressure
BTUH
Refrigerant
x
x
x
x
xx
x
x
x
x
x
x
x
xx
x
x
x
x
x
x
x
x
x
x
x
x
A
B
C
D
E
F
G

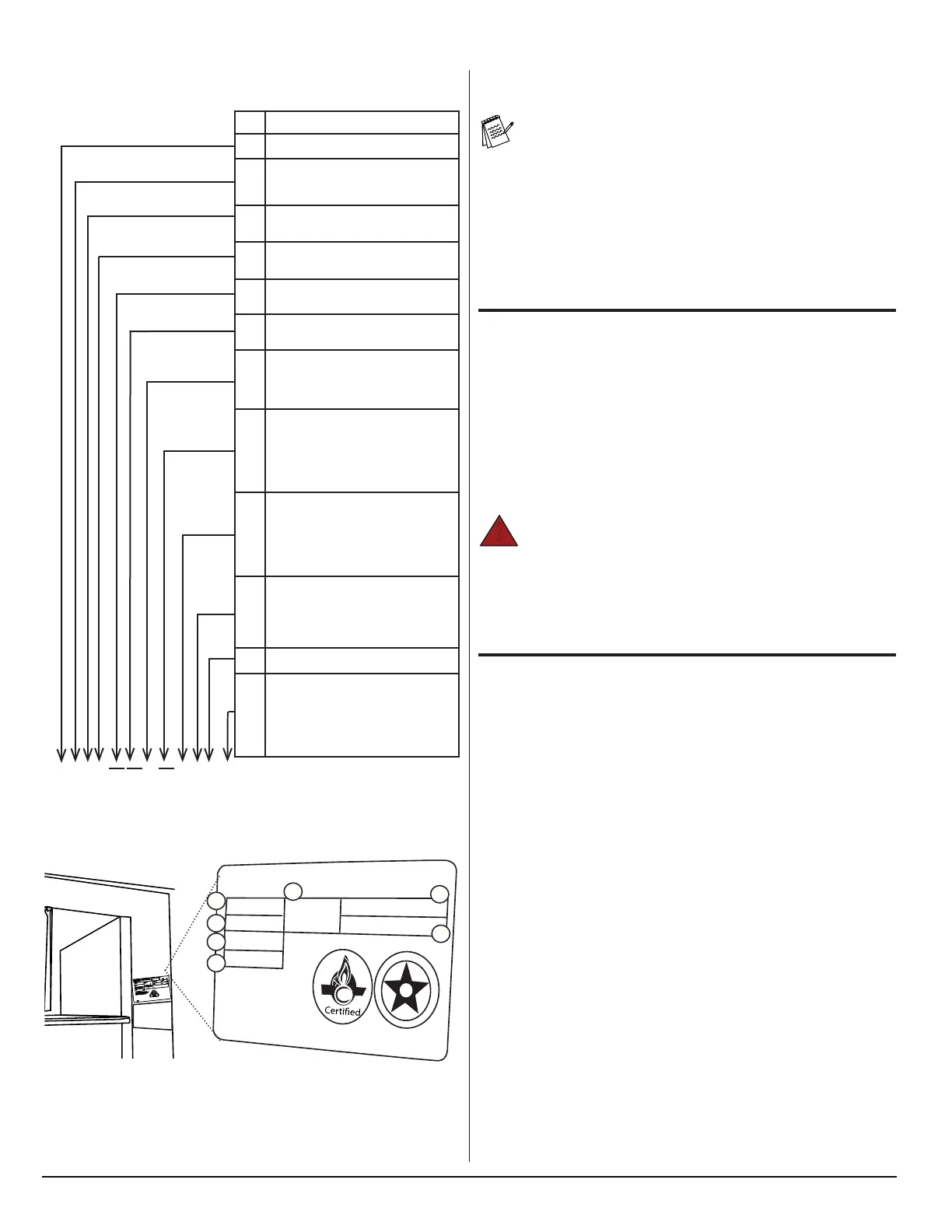

Fig. 3 - Emplacement de l’étiquette d’information du
réfrigérateur
Identifi cation du modèle, suite
Fig. 2 - Numéro de modèle
Numéro de modèle
Caractéristiques techniques
Dimensions de l’enceinte
108,3 à 108,4 cm de haut. x 60,2 à 60,5 cm de larg. x 55,9 cm
de prof.
Exigences de l’alimentation c.c.
12 V c.c...................................... 9,6 volts min - 17 volts max.
24 V c.c................................... 23,8 volts min. - 27 volts max.
Fusible de ........................................................... 15 ampères
Ventilateur de refroidissement (2x) ..............................0,92 A
Ampérage du compresseur .................... 3,5 A @ 13,5 V c.c.
Commandes
Commutateurs Marche/Arrêt/Temp ......................... Manuels
Plage de réglage de la température ....................... 0 = Arrêt,
1 = froid à 5 = le plus froid
Appareils de réglage de la température .............. Capteur de
tube capillaire
Détecteur de température ............... Thermostat mécanique
Limites de fonctionnement hors niveau
Côte-à-côte .....................Inclin. max. de 30° du réfrigérateur
D’avant en arrière ...........Inclin. max. de 30° du réfrigérateur
Généralités
Pour confi rmer que l’installation est adéquate, vérifi ez :
■ Que la ventilation est suffi sante - consultez la section
« Exigences de ventilation ».
■ Que les composantes pour le gaz et l’électricité sont
correctement installées et fonctionnent de façon sécuritaire.
■ Qu’un joint d’étanchéité adéquat se trouve entre la lèvre de
montage du réfrigérateur et l’ouverture.
■ Que l’appareil est installé sur un plancher lisse (et non un tapis)
et bien fi xé.
AVERTISSEMENT! Ce réfrigérateur n’est pas conçu pour
fonctionner comme un réfrigérateur autonome (c’est-à-dire que le produit
de la combustion n’est pas complètement isolé de l’habitacle) ni pour être
installé d’une manière contraire aux présentes directives d’installation.
Une installation non approuvée peut présenter des risques pour la
sécurité ou des problèmes de rendement.
!
Explication
1 N = Norcold
2 X = Numéro de séquence indiquant
les fonctions particulières/marché
secondaire XA
3 3 = Volume approximatif en pieds
cubes
4 X = Numéro de séquence indiquant
les fonctions particulières
5 Rien = Modèle à 2 voies
.3 = Modèle à 3 voies
6 Rien = Sans appareil à glaçons
IM = Avec appareil à glaçons
7 Fonctionnement à basse température
ambiante :
Rien = Non équipé
C = Équipé
8 Style de porte :
Rien = Panneau de division
SS = Revêtement d’acier inoxydable
BK = Revêtement noir
WH = Revêtement blanc
WPM = Revêtement Pewter Royce
9 Ventilateur :
Rien = Sans ventilateur
F = Avec (1 ventilateur)
F2 = Avec (2 ventilateurs)
J = Équipé (1 ventilateur haute
vélocité)
10 Ouverture de la porte :
L = Sens de pivotement de la porte
(gauche)
R = Sens de pivotement de la porte
(droite)
11 P = Panneaux de porte acrylique noire
12 Type d’emballage :
Rien = Carton ondulé
T = Emballage retournable
M4 = Paquet de 4 unités
M6 = Paquet de 6 unités
M8 = Paquet de 8 unités
NX3X .3 IMCBK FRPT
