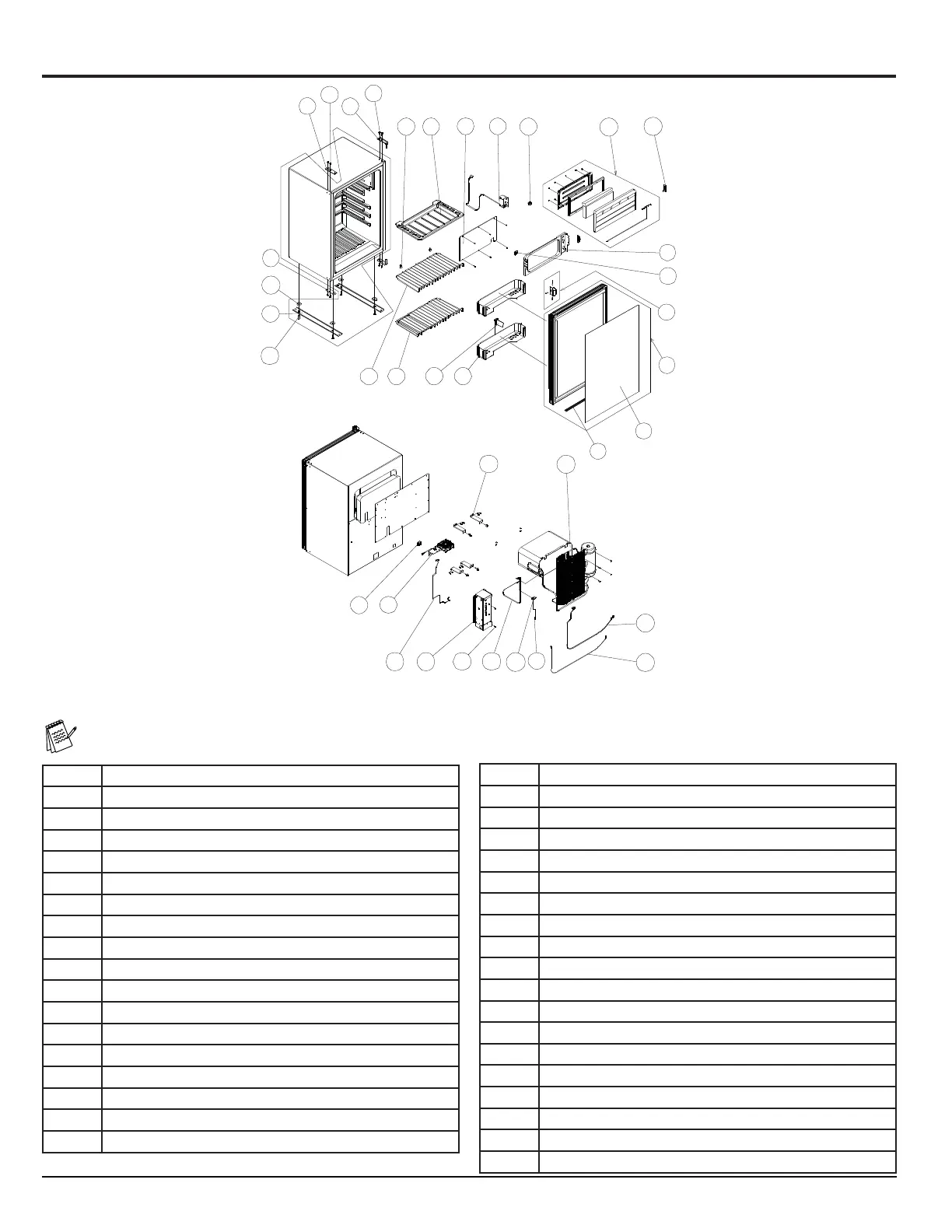

Norcold DC0788 - Vue Éclatée - DC, DE, EV0788

DC558
18
www.norcold.com
REMARQUE : Consultez la liste de pièces pour obtenir une liste
complète et de l’information détaillée.
N° Description
1 Plaque de verrouillage
2 Ensemble de charnières de porte
3 Support d’étagère
4 Bac de vidange
5 Étagère supérieure
6 Étagère inférieure
7 Plaque « I »
8 Ensemble de commande du thermostat
9 Bouton de thermostat
10 Cadre de l’évaporateur
11 Bague de plaque « I »
12 Ensemble de la poignée de porte
13 Ensemble de la porte
14 Dispositif de retenue du panneau inférieur du cadre de porte
15 Panneau de porte
16 Séparateur de bac de porte
17 Bac de porte
18 Plaque de retenue de porte
19 Entretoise du rail inférieur
20 Rail du support inférieur
21 Charnière de porte du congélateur
22 Ensemble de porte du congélateur
23 Vis de la plaque de verrouillage
24 Vis de charnière de porte
25 Vis du rail inférieur
26 Support de l’unité de refroidissement/condensateur
27 Unité de refroidissement
28 Ensemble de coupleurs
29 Cordon d’alimentation
30 Ensemble de ventilateur
31 Ensemble de coupleurs - Ventilateur à l’alimentation
32 Alimentation
33 Porte-thermistance
34 Thermistance d’évaporateur
35 Vis autotaraudeuse
36 Vis autotaraudeuse
Fig. 5 - Vue arrière éclatée
1
2
3
4
5
6
7
89
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
11
31
32
33
34
35
36
NOR000373A
Vue éclatée - DC, DE, EV0788
