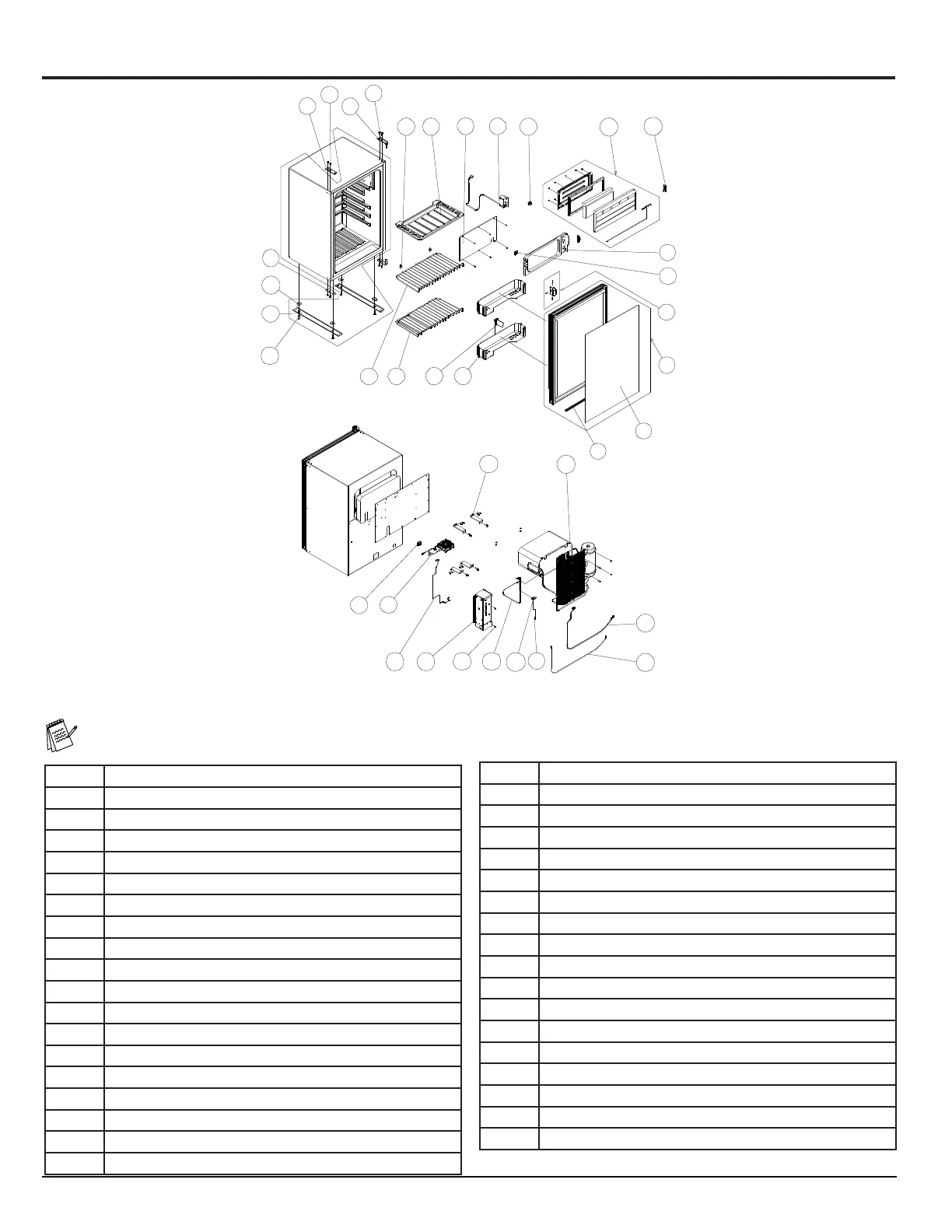

Norcold DC0788 - Vista Detallada: DC, DE, EV0788

DC558
30
www.norcold.com
DC558
30
www.norcold.com
N.° Descripción
1 Placa de enganche
2 Conjunto de bisagra de puerta
3 Soporte para estantes
4 Bandeja de drenaje
5 Estante superior
6 Estante inferior
7 Placa “I”
8 Conjunto de control de termostato
9 Botón de termostato
10 Marco del evaporador
11 Manguito de la placa “I”
12 Conjunto de la manija de la puerta
13 Conjunto de la puerta
14 Retenedor de panel inferior - marco de la puerta
15 Panel de la puerta
16 Divisor del compartimiento de la puerta
17 Compartimiento de la puerta
18 Retén de la puerta
19 Separador de riel inferior
20 Riel de soporte inferior
21 Bisagra de la puerta del congelador
22 Conjunto de la puerta del congelador
23 Tornillos de la placa de enganche
24 Tornillos de bisagra de la puerta
25 Tornillo de riel inferior
26 Fijador de condensador / unidad refrigerante
27 Unidad refrigerante
28 Conjunto del acoplador
29 Cable de alimentación
30 Conjunto del ventilador
31 Conjunto del acoplador - Ventilador a la fuente de alimentación
32 Fuente de alimentación
33 Fijador del termistor
34 Termistor del evaporador
35 Tornillo autorroscante
36 Tornillo autorroscante
Fig. 5: Vista posterior detallada
1
2
3
4
5
6
7
89
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
11
31
32
33
34
35
36
NOR000373A
NOTA: Encontrará una lista completa de las piezas en la sección “Lista de piezas”.
Vista detallada: DC, DE, EV0788
