Etiqueta de información del refrigerador
NOTA: La etiqueta del refrigerador especifica las
características correspondientes a esa unidad.
A. Número de serie
B. Número de modelo
C. Código del grupo
D. BTU/h
E. Cantidad de refrigerante en la unidad refrigerante
F. Voltaje y amperaje de CA
G. Voltaje y amperaje de CC
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxx
xxxxxxxxxxxxxxxxxxxxxxx
D
E
S
I
G
N
C
E
R
T
I
F
i
E
D
NORC OLD
SA
Serial Number
Model Number
x.xx
LBS.
test pressure
xxx VOLTS - AC xx HZ
x.xx AMPS xxx Watts
xx VDC xx HZ
x.x AMPS xx xx Watts
G
roup Code
Input Pressure
BTUH
Refrigerant
x
x
x
x
xx
x
x
x
x
x
x
x
xx
x
x
x
x
x
x
x
x
x
x
x
x
A
B
C
D
E
F
G

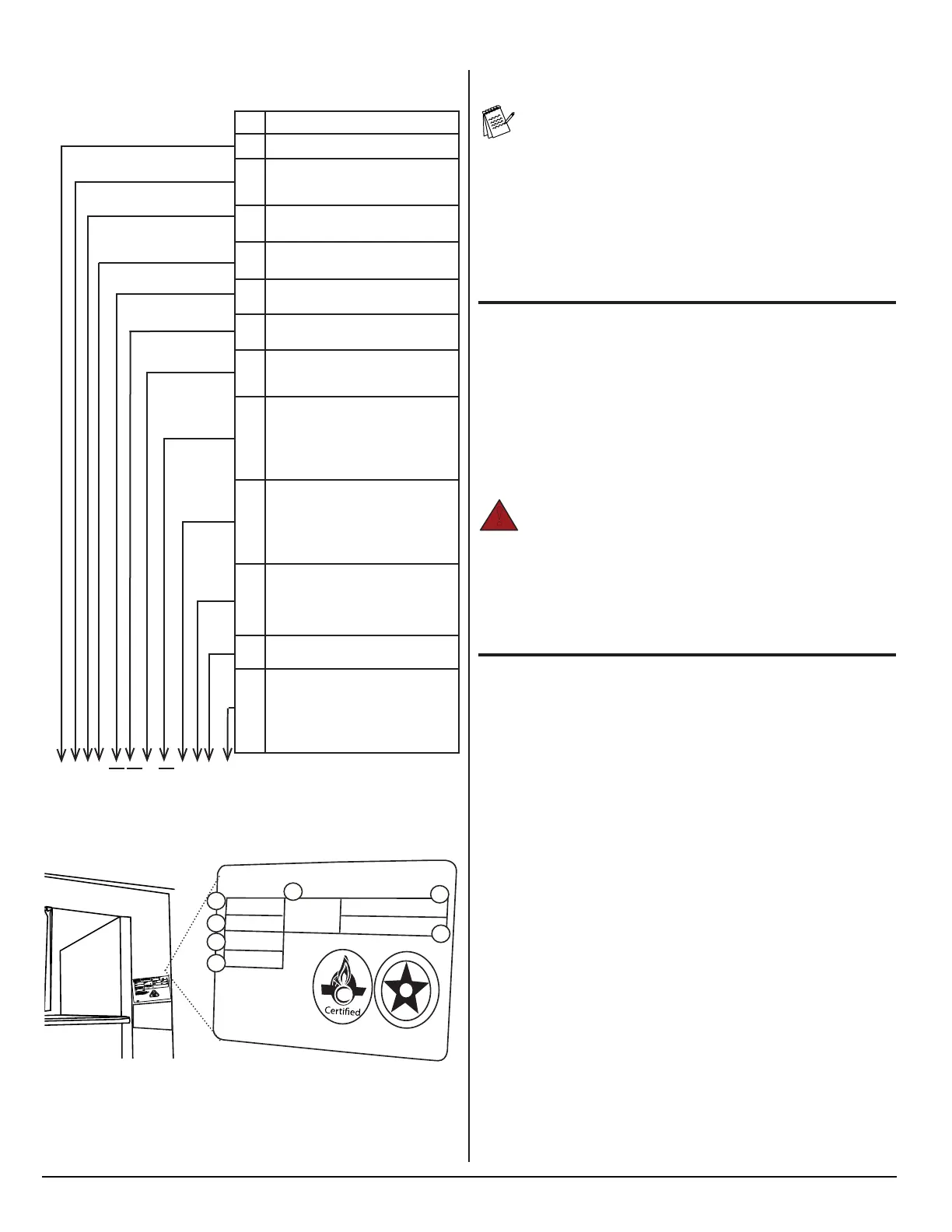

Fig. 3: Ubicación de la etiqueta de información del
refrigerador
Identifi cación del modelo (cont.)
Fig. 2: Número del modelo
Número de modelo
Especifi caciones
Dimensiones del recinto
42.63 - 42.69 pulg. (108.3 - 108.4 cm) alto x 23.69 - 23.82 pulg.
(60.2 - 60.5 cm) ancho x 22 pulg. (55.9 cm) profundidad
Indicador de alimentación de CC
12 V CC ........................................... 9.6 V mín. - 17.0 V máx.
24 V CC ......................................... 23.8 V mín. - 27.0 V máx.
Fusible ............................................................................. 15 A
Enfriamiento-Ventilador (2x) .........................................0.92 A
Consumo de amperaje de compresor ....... 3.5 A a 13.5 V CC
Controles
Interruptores de encendido/apagado/
ajuste de temp. ........................................................... Manual
Rango de ajuste de temperatura ........0 = apagado, 1 = frío a
5 = máximo frío
Dispositivos de detección de temperatura..............Sensor de
tubo capilar
Sensor de temperatura ......................Termostato mecánico
Límites operativos de desnivel
Lado a lado .................... 30 grados (máx.) en el refrigerador
Frontal a posterior ......... 30 grados (máx.) en el refrigerador
Información general
Para confi rmar que la instalación esté bien, confi rme lo siguiente:
■ La ventilación debe ser adecuada: consulte “Requisitos de
ventilación”.
■ Los componentes de gas y eléctricos deben estar instalados y
funcionando en condiciones seguras.
■ Debe haber un sello adecuado entre la brida de montaje del
refrigerador y la abertura de recorte.
■ El equipo debe estar instalado sobre un piso sólido (no sobre
una alfombra) y bien fi rme y seguro.
¡ADVERTENCIA! Este refrigerador no está diseñado para
funcionar como un refrigerador autónomo (es decir, donde los productos
de combustión no estén completamente aislados del área habitable) ni
debe instalarse de una forma que pudiera contradecir estas instrucciones
de instalación. Las instalaciones no aprobadas podrían causar riesgos
para la seguridad o problemas de rendimiento.
!
Explicación
1 N = Norcold
2 X = Número de secuencia que indica
características especiales / postcomer-
cialización XA
3 3 = Volumen de almacenamiento
aproximado en pies cúbicos
4 X = Número de secuencia que indica
características especiales
5 En blanco = Modelo de 2 modos
.3 = Modelo de 3 modos
6 En blanco = Sin máquina de hielo
IM = Con máquina de hielo
7 Operación a temperatura ambiental baja:
En blanco = No equipado
C = Equipado
8 Diseño de la puerta:
En blanco = Panel insertado
SS = Envoltura de acero inoxidable
BK = Envoltura de color negro
WH = Envoltura de color blanco
WPM = Envoltura Pewter Royce
9 Ventilador:
En blanco = Sin ventilador
F = Equipado (1 ventilador)
F2 = Equipado (2 ventiladores)
J = Equipado (1 ventilador de alta
velocidad)
10 Giro de la puerta:
L = Abertura de la puerta hacia la
izquierda
R = abertura de la puerta hacia la
derecha
11 P = Paneles de puertas acrílicas de
color negro
12 Tipo de empacado:
En blanco = Empacado corrugado
T = Empacado retornable
M4 = Paquete múltiple de 4 unidades
M6 = Paquete múltiple de 6 unidades
M8 = Paquete múltiple de 8 unidades
NX3X .3 IMCBK FRPT
