N1152
Vue éclatée

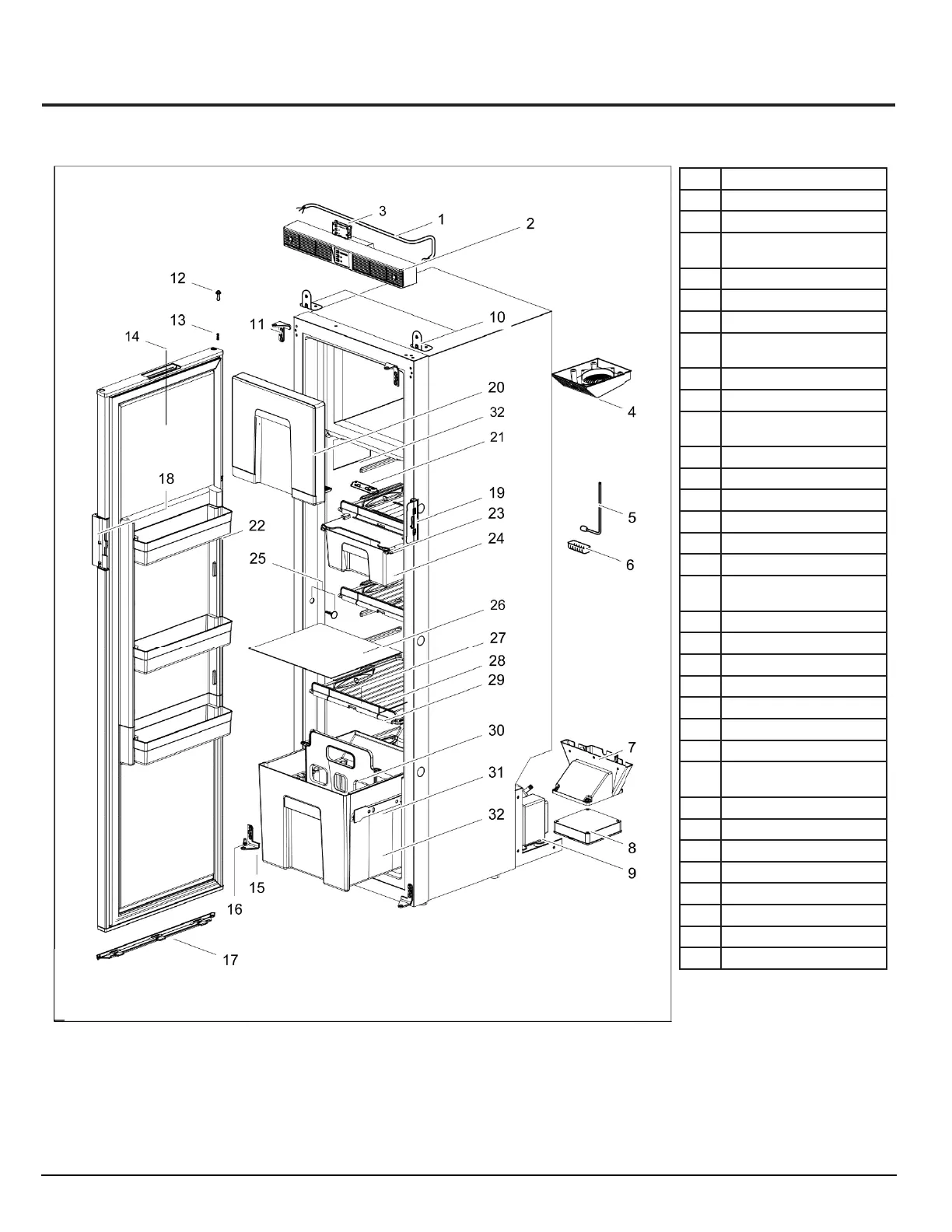

Fig. 2 - Vue éclatée
N° Description
1 Cordon d’alimentation
2 Boîtier de commande
3 Carte de circuits imprimés des
commandes
4 Ventilateur interne
5 Thermistance
6 Capot de thermistance
7 Couvercle du ventilateur du
condenseur
8 Ventilateur du condenseur
9 Module de commande
10 Support de boîtier de commande
(2x)
11 Plaque de charnière - supérieure
12 Pivot de charnière - supérieur
13 Ressort de charnière
14 Porte d’armoire
15 Plaque de charnière - inférieure
16 Pivot de charnière - inférieur
17 Dispositif de retenue du panneau -
bas
18 Poignée de porte
19 Plaque de verrouillage de porte
20 Porte du congélateur
21 Capot de lumière intérieure
22 Bac de porte (3x)
23 Bac coulissant à couvercle
24 Bac coulissant
25 Capuchon (4x)
Vis (4x)
26 Plaque
27 Agrafe d’étagère
28 Étagère
29 Support d’étagère
30 Diviseur de tiroir
31 Guide de tiroir (D et G)
32 Tiroir
33 Étiquette d’identification du modèle
