Norcold N1152 - Connexion de la del; Fig 4.1 - Fixation des Connecteurs de Lame; Lecture de la del; Tests Dautodiagnostics

Fig. 4.4 - Branchement de la DEL
Fig. 4.5 - Branchement de l’alimentation 12 V c.c.
Ne laissez PAS les fi ls de cavalier en
place lors de l’utilisation normale.
Lecture de la DEL
Si un code d’erreur est activé dans le module de commande
(Fig. 5.2, E) et que la DEL (Fig. 4, A) est connectée, elle clignotera
un certain nombre de fois. Le nombre de clignotements est fonction
de l’erreur enregistrée. Chaque clignotement dure 1/4 seconde et
une fois le code émis au complet, il y a une pause et le code
est répété.
Prenez note des erreurs enregistrées, puis consultez le « Tableau
des tests d’autodiagnostics » de cette section.
AVIS
Tests d’autodiagnostics
Le module de commande de l’unité est muni d’une fonction
d’autodiagnostic que l’on peut lire à l’aide d’une diode
électroluminescente (DEL). Pour accéder aux codes d’erreur
affi chés dans le module de commande, vous aurez besoin des
pièces illustrées à la Fig. 3. Reportez-vous aux Fig. 4 à 5.5 pour
les instructions des diagnostics.

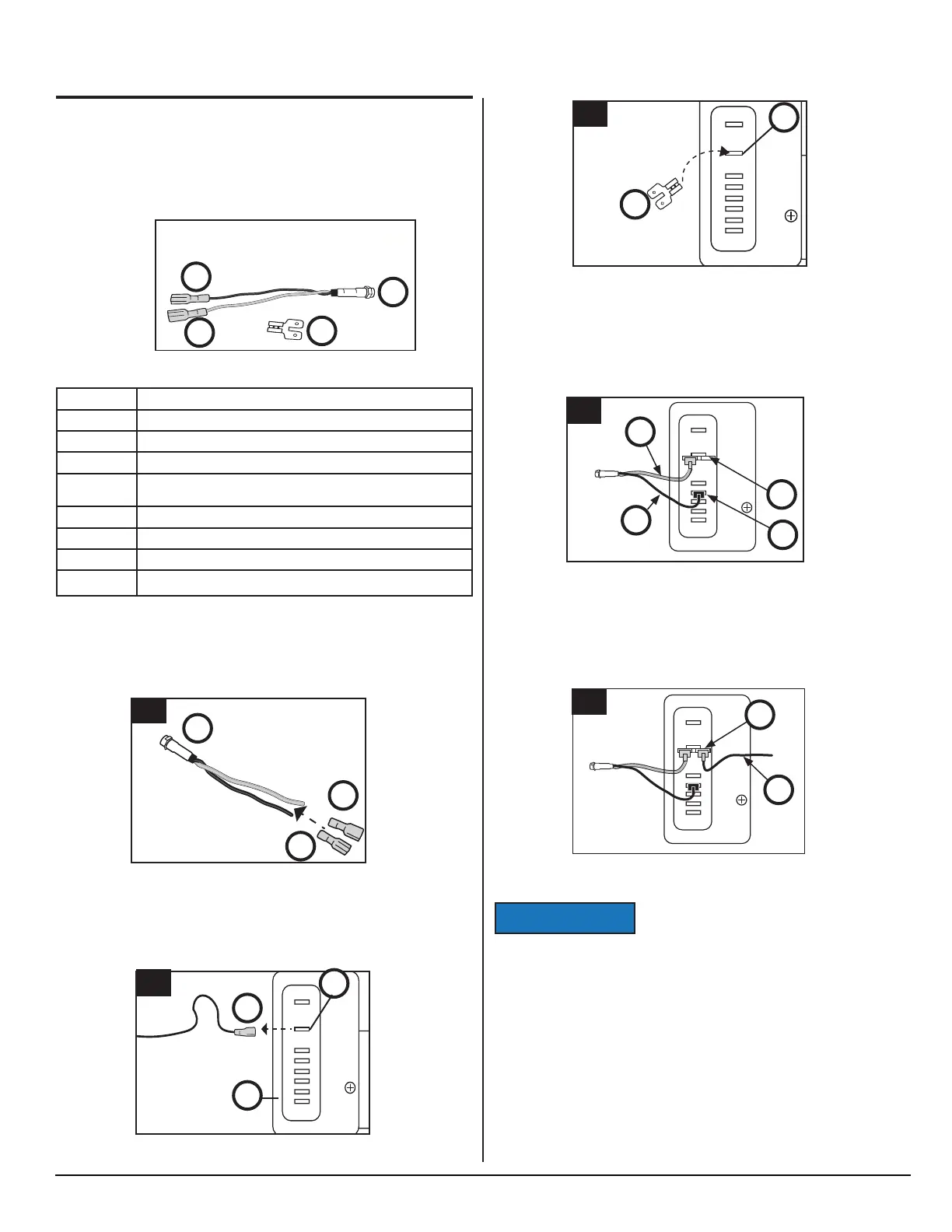

Fig. 3 - DEL et connecteurs
Référence Description
A (1x) DEL 10 mA avec fils
A1 (1x) Connecteur femelle de 6 mm (1/4 po) à poussoir (noir)
A2 (1x) Connecteur femelle de 6 mm (1/4 po) à poussoir (rouge)
B Adaptateur de 6 mm (1/4 po) avec une (1) connexion femelle et deux
(2) connexions mâles
C Fil d’alimentation 12 V c.c.
D Borne « + » 12 V c.c.
E Module de commande
F Borne « D »
NOR00000033A
A
B
A2
A1
Connexion de la DEL
Reportez-vous à la Fig. 3 et aux Figs. 4.1 à 5.5
1. Fixez les deux (2) connecteurs femelles
(A1, A2) aux fi ls de la
DEL
(A).
Fig 4.1 - Fixation des connecteurs de lame
2. Sur le module de commande (E), débranchez le fi l
d’alimentation 12 V c.c.
(C) de la borne « + » (D).
Fig. 4.2 - Déconnexion de l’alimentation 12 V c.c.
A
A2
A1
1
1
_
+
+
F
D
C
P
T
12/24 Vdc
E
C
D
2
2
3. Branchez l’adaptateur à lame (B) à la borne « + » (D).
Fig. 4.3 - Connexion de l’adaptateur à lame.
4. Branchez le fi l d’alimentation noir de la DEL (A1) à la borne
« D »
(F); et branchez le fi l rouge de la DEL (A2) sur un côté
de la lame
(B).
5. Branchez le fi l d’alimentation 12 V c.c.
(C) sur l’autre côté de
l’adaptateur à lame
_
+
+
F
D
C
P
T
12/24 Vdc
D
B
3
3
_
+
+
F
D
C
P
T
12/24 Vdc
A1
F
C
A2
4
4
DIAGNOSTICS - suite
D
_
+
+
F
D
C
P
T
12/24 Vdc
C
5
5
33
