Norcold N1152 - Enceinte du Réfrigérateur; Enlever le Réfrigérateur; Remettre le Réfrigérateur en Place; Schéma de Câblage

48
www.norcold.com
N1152

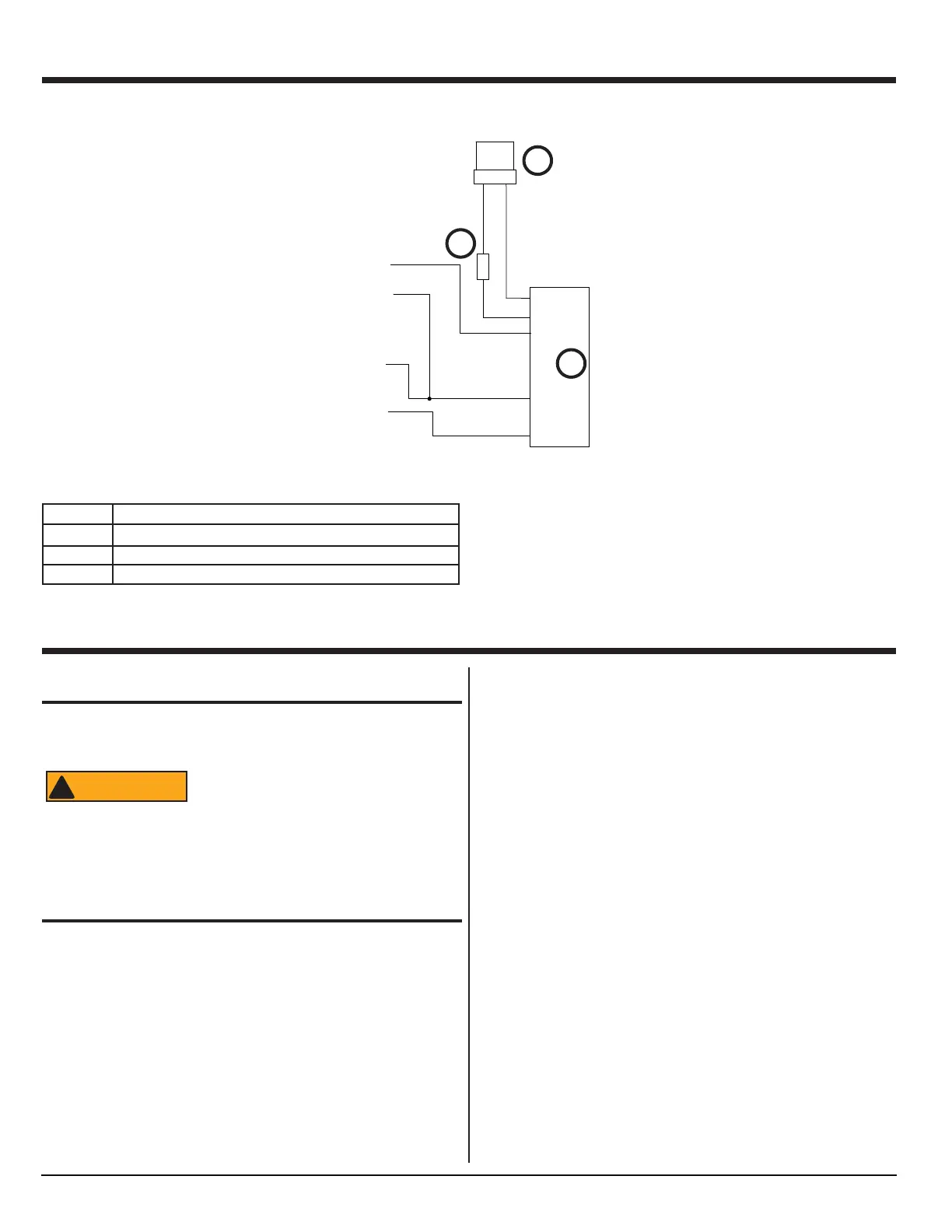

SCHÉMA DE CÂBLAGE
Pièce Description
A Alimentation 12 V c.c.
B Fusible 15A
C Carte de circuits imprimés principale Unité de refroidissement
Fig.5 - Schéma de câblage
Enlever le réfrigérateur
1. Débranchez l’alimentation électrique du réfrigérateur.
Négliger de débrancher la source
électrique peut entraîner de graves
blessures personnelles ou la mort.
2. À l’intérieur de l’armoire, enlevez les vis de montage sur le
plancher les côtés.
3. Tirez le réfrigérateur vers l’avant hors de l’armoire.
Remettre le réfrigérateur en place
1. Repoussez complètement le réfrigérateur dans l’armoire.
2. À l’intérieur de l’armoire, remettez les vis de montage sur le
plancher les côtés.
3. Connectez l’alimentation du réfrigérateur.
ATTENTION
!
AVERTISSEMENT
ENCEINTE DU RÉFRIGÉRATEUR
+
-
+
F
D
C
P
T
FUSIBLE
+
-
RG
BC
BN
BC
NR
NOR001004A
A
B
C
