Norcold N1152 - Vista Ampliada

54
www.norcold.com
N1152
Vista ampliada

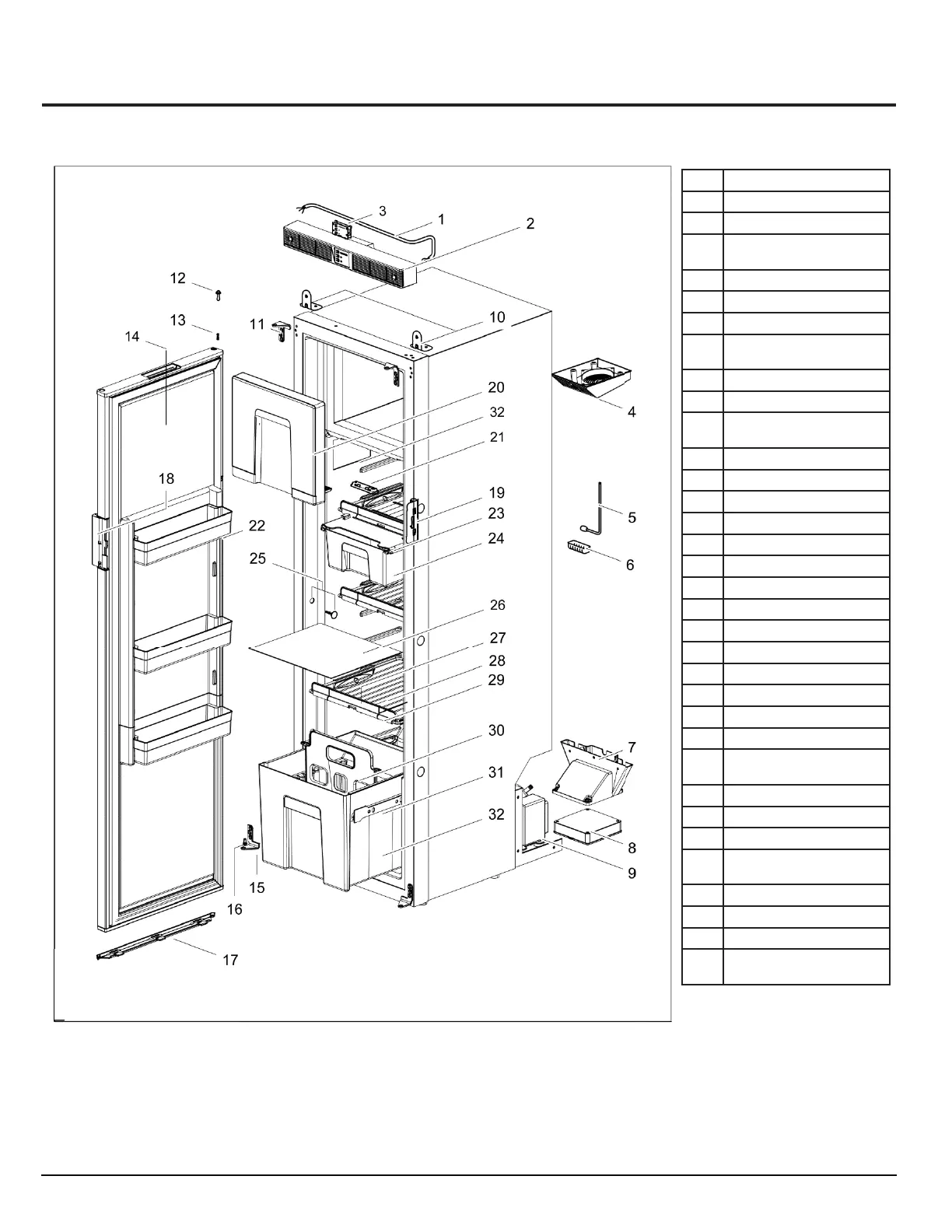

Fig. 2: Vista detallada
N.° Descripción
1 Cable de alimentación
2 Carcasa del control
3 Tarjeta de circuitos impresos
de control
4 Ventilador externo
5 Termistor
6 Cubierta del termistor
7 Cubierta del ventilador del
condensador
8 Ventilador del condensador
9 Módulo de control
10 Soporte de la carcasa del control
(2x)
11 Placa de bisagra (superior)
12 Pasador de bisagra (superior)
13 Resorte de bisagra
14 Puerta del gabinete
15 Placa de bisagra (inferior)
16 Pasador de bisagra (inferior)
17 Retenedor de panel (inferior)
18 Manija de puerta
19 Placa de traba de la puerta
20 Puerta del congelador
21 Cubierta de lámpara interna
22 Compartimiento de la puerta (3x)
23 Cubierta-Cajón deslizante
24 Cajón deslizante
25 Tapa (4x)
Tornillo (4x)
26 Placa
27 Clip de estante
28 Estante
29 Retenedor de alimentos
del estante
30 Divisor de cajones
31 Guía de cajón (der. e izq.)
32 Cajón
33 Etiqueta de identificación
del modelo
ESPECIFICACIONES (cont.)
