Norcold N1152 - Conexión del LED; Lectura del LED; Pruebas de Autodiagnóstico

3. Conecte el adaptador de pata (B) al terminal “+” (D).
Fig. 4.3: Conectar el adaptador de pata
4. Conecte el cable de LED negro (A1) al terminal “D” (F);
conecte el cable de LED rojo
(A2) a un lado del adaptador de
pata
(B).
5. Conecte el cable de entrada de 12 V CC
(C) al otro lado del
adaptador de pata.
_
+
+
F
D
C
P
T
12/24 Vdc
D
B
3
3

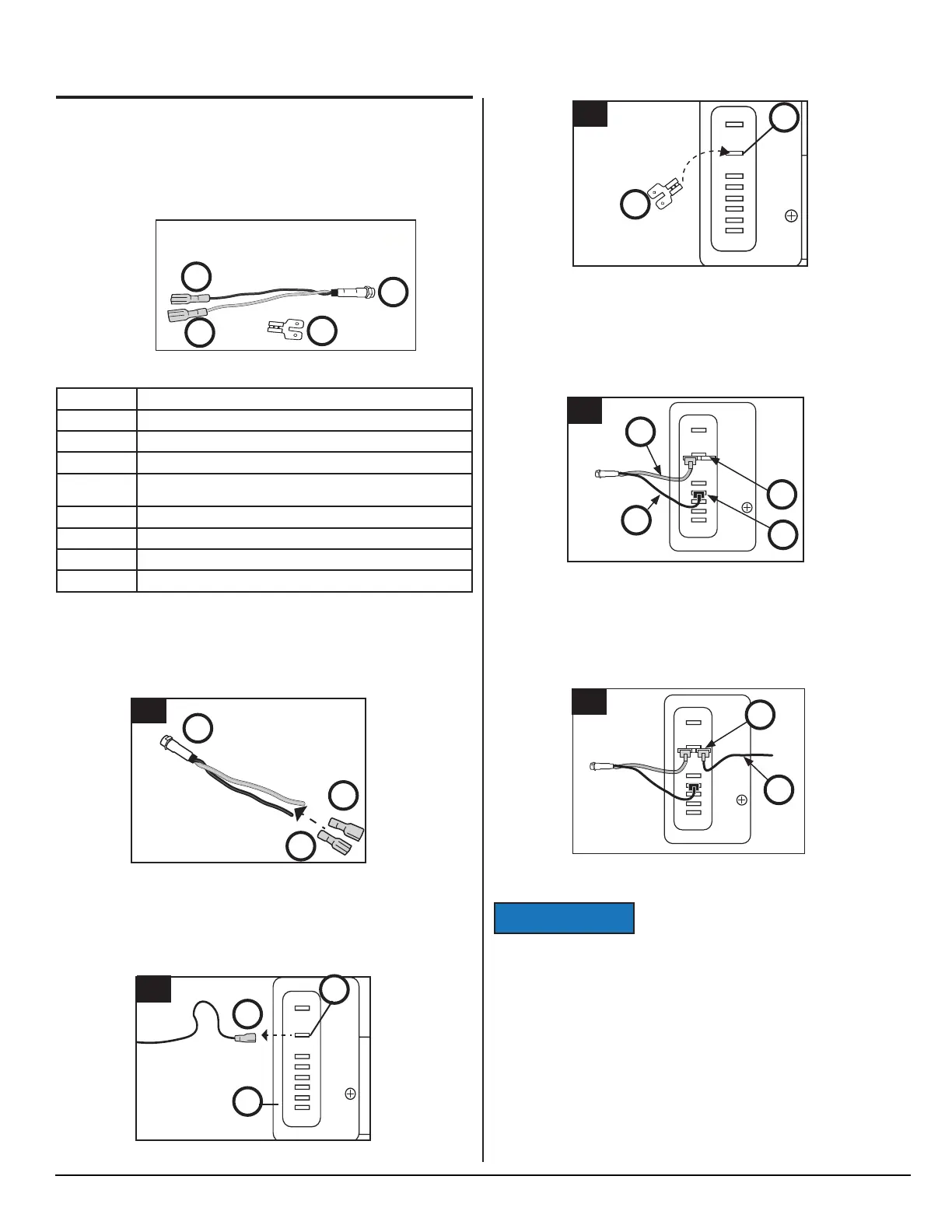

Pruebas de autodiagnóstico
El módulo de control de la unidad está equipado con una función
de pruebas de autodiagnóstico que puede leerse con un diodo
emisor de luz (LED). Para poder acceder a los códigos de error
mostrados en el módulo de control se requieren los componentes
mostrados en la fi gura 3. Encontrará las instrucciones de
diagnóstico en las Figs. 4 a 5.5.
Fig. 3: LED y conectores
Referencia Descripción
A (1X) LED de 10 mA con cables conductores
A1 (1x) Conector hembra a presión de 1/4 pulg. (negro)
A2 (1x) Conector hembra a presión de 1/4 pulg. (rojo)
B Adaptador de 1/4 pulg. con una (1) conexión hembra y dos (2)
conexiones macho
C Cable de entrada de 12 V CC
D Terminal "+" de 12 V CC
E Módulo de control
F Terminal "D"
NOR00000033A
A
B
A2
A1
Conexión del LED
Consulte la Fig. 3 y las Figs. 4.1 a 5-5.
1. Conecte los dos (2) conectores hembra de pata
(A1, A2) a los
cables de conexión del LED
(A).
Fig. 4.1: Unir los conectores de pata
2. En el módulo de control (E), desconecte el cable de entrada de
12 V CC
(C) del terminal "+" (D).
Fig. 4.2: Desconectar el voltaje de 12 V CC
A
A2
A1
1
1
_
+
+
F
D
C
P
T
12/24 Vdc
E
C
D
2
2
Fig. 4.4: Conectar el LED
Fig. 4.5: Conectar el voltaje de 12 V CC
¡NO deje puestos cables puente durante
el funcionamiento normal del equipo!
Lectura del LED
Si se activa un código de error en el módulo de control (Fig. 5.2,
E) y el LED (Fig. 4, A) está conectado, destellará unas cuantas
veces. El número de destellos dependerá del error que se haya
registrado. Cada destello del código durará 1/4 segundo; una vez
producido el destello, habrá una demora y se repetirá el código.
Anote todos los códigos de error y luego consulte la “Tabla de
pruebas de autodiagnóstico” de esta sección.
AVISO
_
+
+
F
D
C
P
T
12/24 Vdc
A1
F
C
A2
4
4
DIAGNÓSTICO (cont.)
D
_
+
+
F
D
C
P
T
12/24 Vdc
C
5
5
57
www.norcold.com
MANUAL DE SERVICIO
