Norcold N611v - Wiring Pictorial

Installation and Owner’s Manual 9

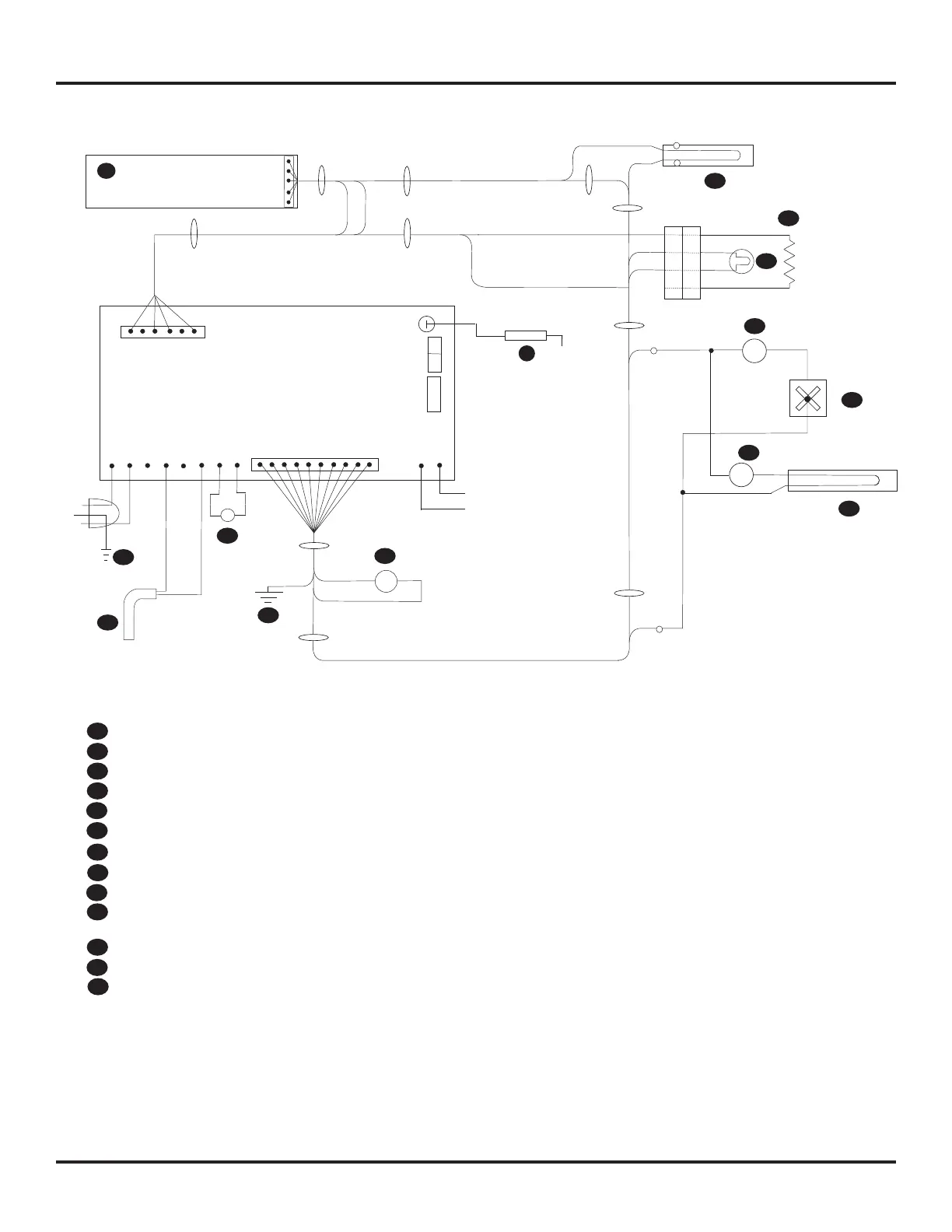

Wiring Pictorial
+12VDC/VCD
-12VDC/VCD
K
AC HEATER / ÉLÉMENT CHAUFFANT CA
LIGHT / LAMPE
THERMISTOR / THERMISTANCE
GAS VALVE / ROBINET DE GAZ
IGNITER / ALLUMEUR
DIVIDER HEATER / ELEMENT DE CLOISON
TEMPERATURE SWITCH / INTERRUPTRUR DE TEMPÉRATURE
TEMPERATURE SWITCH / INTERRUPTRUR DE TEMPÉRATURE
FAN / VENTILATEUR
IM WATER LINE HEATER / CHAUFFERETTE DU YUYAU D’EAU
DE LA MACHINE À GLAÇONS
CHASSIS GROUND / MASSE DU CHASSIS
DOOR SWITCH / CONTACTEUR DE PORTE
B
A
M
L
K
J
I
H
G
F
E
D
C
*
*
*
*
TEMPERATURE SWITCH / INTERRUPTRUR DE TEMPÉRATURE
L1
L2
P1
5
POWER BOARD/ PANNEAU D’ALIMENTATION
4
P2
T1
5 AMP
AC_HT_HI_2
LIMIT_IN
LIMIT_OUT
AC_HT_LO
AC_HT_HI
AC_HT_LO_2
GND
12VDC
10
7
6 1
10
1
3
2
5
1
1
1
2
3
6
1
8 AMP
F2
F1
DISPLAY BOARD/CARTE D’AFFICHAGE
B
A
L
F
D
C
I
*
J
*
H
*
G
*
M
E
*
*
*
*
*
*
*
*
*
*
*
OPTIONAL / EN OPTION
K
Art02409
