Manuel de d’installation et l’utilisation 19
- S’assurer que le bord supérieur du déecteur
se trouve entre 1/4 po et 1 1/2 po [213]
au-dessous du condenseur et qu’il y a un
dégagement de 1/4 po au plus [15] entre
l’arrière du condenseur et le déecteur.
- Le refroidissement est optimal lorsque le
déecteur se trouve à 1/4 in au-dessous
du bas du condenseur.

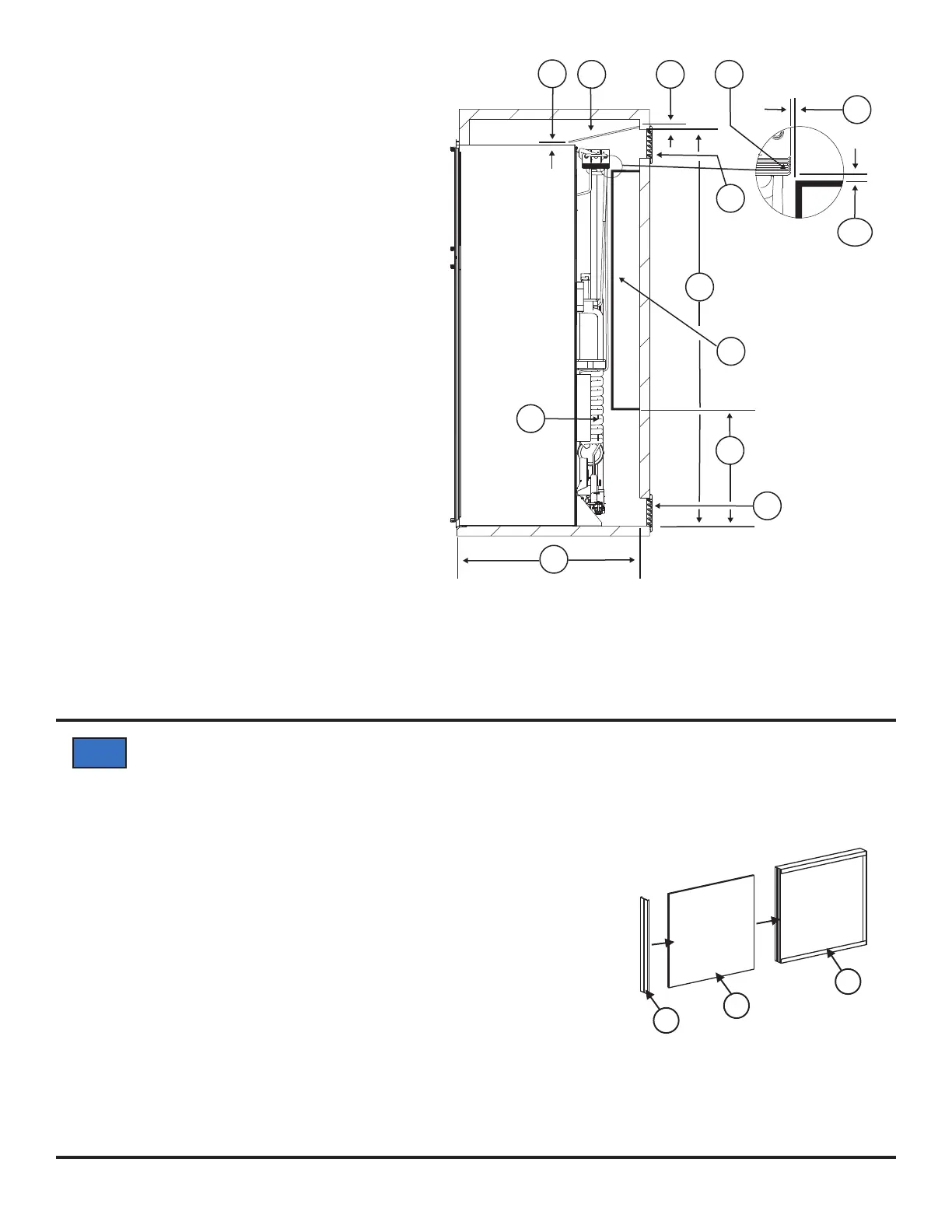

- Si la profondeur de l’enceinte est de plus de 26 po
[27], installer un déecteur en forme de boîte pleine
en bois, en aluminium ou en tôle d’acier galvanisé
[21] entre la prise d’air inférieure et la bouche
d’échappement supérieure (voir Art02526).
- Veiller à ce que le déecteur en forme de boîte
pleine fasse toute la largeur de l’intérieur de
l’enceinte.
- S’assurer que le bas du déecteur en forme de
boîte pleine se trouve entre 18 po et 18 1/2 po
au-dessus du bas de l’enceinte [17].
- Veiller à ce que l’arrière du déecteur en forme
de boîte pleine soit perpendiculaire au bas de
l’enceinte.
- Veiller à ce que la partie supérieure horizontale
du déecteur en forme de boîte pleine afeure
le bord inférieur du condenseur [11].
- S’assurer que le bord supérieur vertical du
déecteur se trouve entre 1/4 po et 1 1/2 po
[213] au-dessous du condenseur.
- Veiller à ce qu’il y ait un dégagement de moins de 1/4 po [15] entre l’arrière du condenseur et le déecteur.
Art02426
27
17
10
9
25
21
24
1513
15
11
15
213
Les portes sont conçues pour accepter des panneaux décoratifs. Les panneaux décoratifs doivent être d'une épaisseur
maximum de 3/16 po. Installer les panneaux décoratifs de porte sur les portes du réfrigérateur, avant d'installer le
réfrigérateur dans le véhicule.
- Faire un panneau de porte supérieur de 21 19/32 po de largeur et 14 17/32 po de hauteur.
- Faire un panneau de porte inférieur de :
- 21 19/32 po de largeur et
- 31 5/8 po de hauteur (modèles N611v) ou
- 38 5/8 po de hauteur (modèles N811v).
- Tirer le dispositif de retenue de panneau [37] de chaque porte (voir Art00965).
- Pousser le panneau décoratif de porte [38] dans les fentes de la porte [39].
- Enfoncer chaque dispositif de retenue de panneau dans la fente située en bordure de
la porte.
Installation des panneaux décoratifs de porte
Art00965
37
38
39
