Manuel d’installation 8

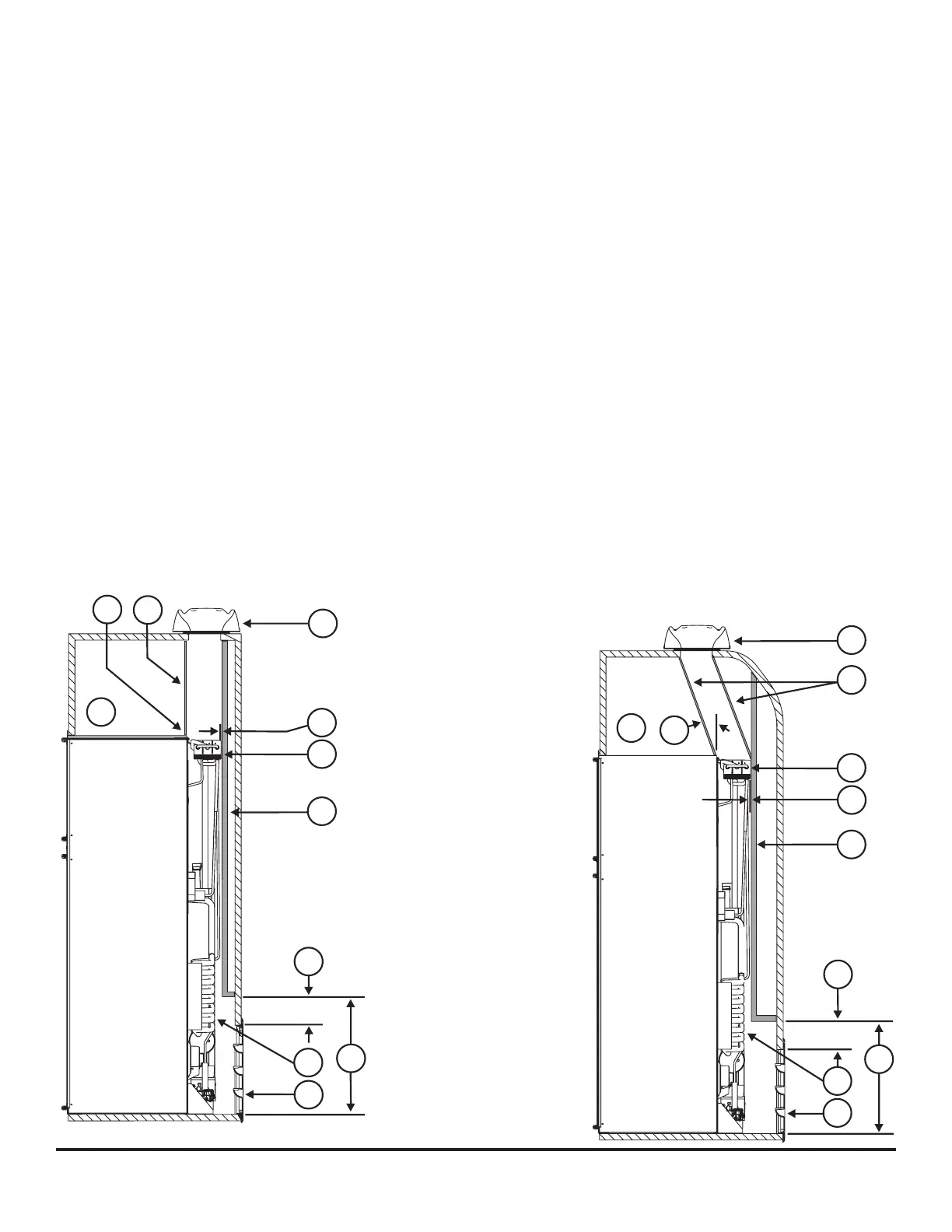

- Installer deux déecteurs [13] pour éviter la formation d’air chaud stagnant dans la partie [14] au-dessus du réfrigérateur.
- S’assurer que les deux déecteurs font toute la largeur intérieure du logement.
- S’assurer que les deux déecteurs ne font pas un angle supérieur à 45° par rapport à la verticale [20].
- Placer un déecteur entre le bord supérieur arrière du réfrigérateur et le bord intérieur de l’ouverture du dispositif
d’évacuation supérieur.
- Placer l’autre déecteur entre le bord extérieur de l’ouverture du dispositif d’évacuation supérieur et la paroi verticale du
véhicule.
- Si la profondeur du logement est égale ou supérieure à 24 pouces, sans toutefois dépasser 25 pouces, il est inutile d’installer des
déecteurs à l’arrière du logement.
- Si la profondeur du logement est égale ou supérieure à 25 pouces, sans toutefois dépasser 26 pouces, ajouter deux déecteurs
[16] à l’arrière du logemenet (se reporter à Art 01598 et Art 01599).
- Placer un déecteur à une distance comprise entre 18 et 18,5 pouces au-dessus du plancher du logement [17] (soit 4 ¼ à
4 ¾ pouces au-dessus de la partie supérieure de l’ouverture de la prise d’air inférieure (REF) [18].
- Placer l’autre déecteur au bord inférieur du condenseur [11] du réfrigérateur.
- S’assurer que les déecteurs se trouvent à une distance égale ou inférieure à 1 pouce [19] du serpentin [10] et du
condenseur du réfrigérateur.
- S’assurer que les déecteurs font toute la largeur intérieure du logement.
- Si la profondeur du logement est supérieure à 26 pouces, installer un déecteur à cadre plein en bois, en aluminium ou en tôle
d’acier galvanisée [21] à l’arrière du logement (se reporter à Art 01617 et Art 01618).
- S’assurer que le bas du déecteur à cadre plein se trouve à une distance comprise entre 18 et 18,5 pouces au-dessus du
plancher du logement [17] (soit 4 ¼ à 4 ¾ pouces au-dessus de la partie supérieure de l’ouverture de la prise d’air inférieure
REF) [18].
Art01617
14
15
13
12
19
11
21
18
17
10
9
14
20
12
13
11
19
21
18
17
10
9
