Norcold N81 Series Installation Manual

Manuel d’installation 9
- S’assurer que le déecteur fait toute la largeur intérieure du logement.
- Si la conception du véhicule ne permet pas d’installer un dispositif d’évacuation par le toit,
installer un dispositif d’évacuation latéral en hauteur.

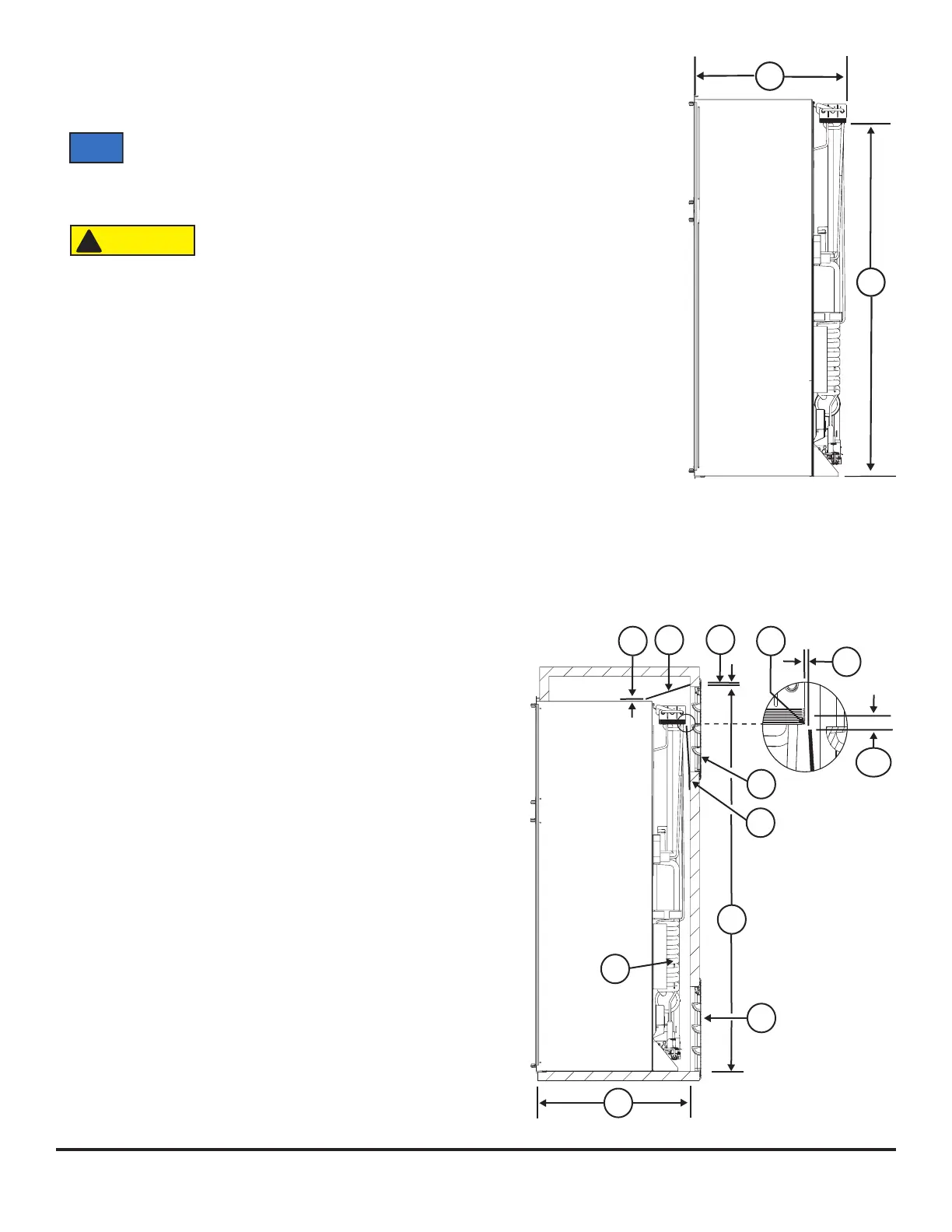

La distance entre l’arrière de l’amortisseur et l’arrière du condenseur est comprise
entre 23,7 po mini et 24 po maxi. [22]. La distance entre le bas du réfrigérateur et
la partie inférieure du condenseur est comprise entre 48,7 po mini et 49 po maxi
pour les modèles N61X [23], et comprise entre 55,7 po mini et 56 po maxi pour les
modèles N81X [23] (se reporter à Art01601).
N’utiliser un dispositif d’évacuation latéral qu’avec un réfrigérateur
équipé d’un ventilateur. Le rendement du réfrigérateur n’est pas
satisfaisant lorsqu’on utilise un dispositif d’évacuation latéral avec
un appareil non équipé de ventilateur.
- S’assurer que le réfrigérateur est équipé d’un ventilateur.
- Installer le dispositif d’évacuation latéral en hauteur[24] (se reporter à Art01592 et
Art01593).
- Pour les modèles N61X, s’assurer que la distance [25] entre la partie inférieure du
logement et le haut de l’ouverture pour le dispositif d’évacuation supérieur soit de 55
pouces minimum.
- Pour les modèles N81X, s’assurer que la distance [25] entre la partie inférieure du
logement et le haut de l’ouverture pour le dispositif d’évacuation supérieur soit de 62
pouces minimum.
- Aligner le dispositif d’évacuation supérieur [24] dans le plan horizontal au-dessus de
la prise d’air inférieure [9] du réfrigérateur.
- Installer un déecteur en aluminium ou en tôle d’acier galvanisé [13] entre le haut du réfrigérateur et la partie supérieure
du dispositif d’évacuation supérieur pour éviter la formation d’air chaud stagnant dans la partie au-dessus du réfrigérateur.
- S’assurer que l’espace entre le déecteur et l’arrière
du réfrigérateur est inférieur à ¼ pouce et que le
recouvrement du déecteur au-dessus du réfrigérateur
est égal ou inférieur à 1 pouce.
- S’assurer que le déecteur repose contre la paroi du
véhicule à la partie haute du dispositif d’évacuation
supérieur et soit situé à une distance égale ou
inférieure à ¼ pouce de l’ouverture pour le dispositif
d’évacuation supérieur [15].
- S’assurer que l’arrière du déecteur à cadre plein est
perpendiculaire au plancher du logement.
- S’assurer que l’arrière du déecteur à cadre plein se trouve
contre la partie supérieure du logement ou contre le déecteur
en angle [13] (suivant la conception du véhicule).
- S’assurer que le déecteur à cadre plein se trouve à une
distance égale ou inférieure [19] à un pouce du serpentin
[10] et du condenseur du réfrigérateur.
- S’assurer que le déecteur fait toute la largeur
intérieure du logement.
- Dans le cas d’installation d’un dispositif d’évacuation latéral haut :
- Si la profondeur du logement est égale ou supérieure à
24 pouces, sans toutefois dépasser 26 pouces [27], installer un
déecteur courbe en aluminium ou en tôle d’acier galvanisé [26]
à l’arrière du logement (se reporter à Art01592).
22
23
Art01601
Art01592
16
15
17
17
213
21
14
13
19
1
2
18
AVIS
ATTENTION
!
