Les portes sont étudiées pour recevoir un panneau décoratif. L’épaisseur des panneaux décoratifs de porte doit être au
maximum de 3/16 pouce. Installer les panneaux décoratifs sur les portes du réfrigérateur avant de placer le réfrigérateur
dans son logement.
- Préparer un panneau décoratif de porte supérieur de 21 19/32 pouces de large par 14 17/32 pouces de haut .
- Préparer un panneau décoratif de porte inférieur de 21 19/32 pouces de large par 31
5/8 pouces de haut (pour les modèles N6XX) ou de 38 5/8 pouces de haut (pour les
modèles N8XX).
- Sortir la pièce de retenue du panneau [37] de chaque porte (se reporter à Art
00965).
- Mettre le panneau décoratif de porte [38] en place dans les encoches de la porte
[39].
- Mettre les pièces de retenue de panneau décoratif dans les fentes au bord de la
porte.
Installation du Panneau Décoratif de Porte

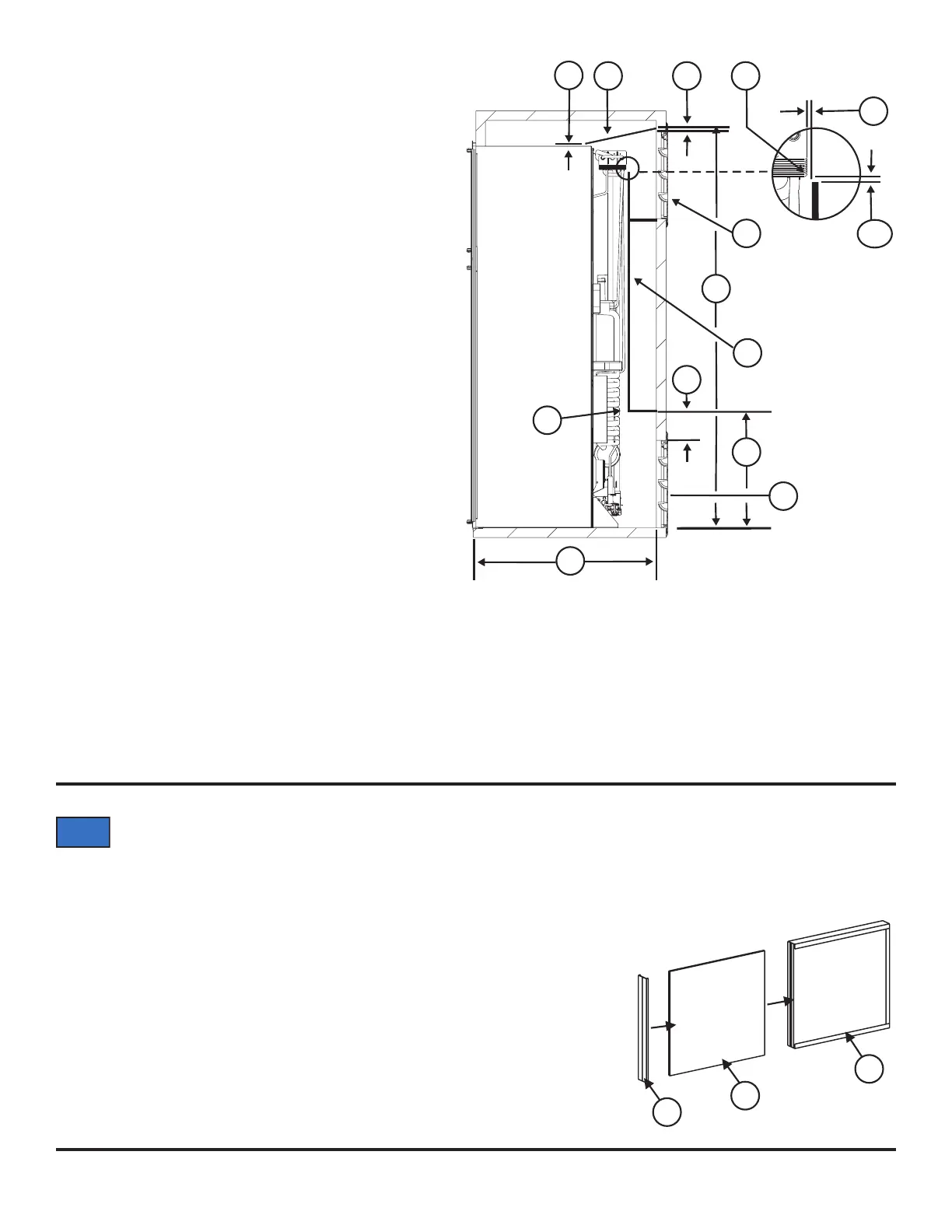

- S’assurer que la courbe du déecteur fait toute la
largeur intérieure du logement.
- S’assurer que la courbe du déecteur est au
même niveau que le bord inférieur de l’entourage
de la porte de la prise d’air supérieure.
- S’assurer que le bord supérieur du déecteur
se trouve 1/4 po [213] au-dessous du bas du
condenseur et qu’il y a un dégagement de 1/4 po
au plus [15] entre l’arrière du condenseur et le
déecteur.
- Si la profondeur du logement est supérieure à 26
pouces [27] installer un déecteur à cadre plein
en bois, en aluminium ou en tôle d’acier galvanisé
[21] entre la prise d’air inférieure et le dispositif
d’évacuation supérieur (se reporter à Art
01593).
- S’assurer que le déecteur à cadre plein fait toute
la largeur intérieure du logement.
- S’assurer que le bas du déecteur à cadre plein
se trouve à une distance comprise entre 18 et
18,5 pouces au-dessus du plancher du logement
[17] (soit 4 ¼ à 4 ¾ pouces au-dessus de la
partie supérieure de l’ouverture de la prise d’air
inférieure (REF) [18].
- S’assurer que l’arrière du déecteur à cadre
plein est perpendiculaire à la partie inférieure du
logement.
- S’assurer que le bord supérieur horizontal du
déecteur à cadre plein est au même niveau que le bord inférieur du dispositif d’évacuation supérieur [24].
- S’assurer que le bord supérieur vertical du déecteur se trouve entre 1/4 pouce [213] au-dessous du condenseur et 1/2
pouce au-dessus du bas du condenseur.
- S’assurer qu’il existe un espace [15] inférieur ou égal à ¼ pouce entre l’arrière du condenseur et le déecteur.
