11
4
98
81
11
11
C
10

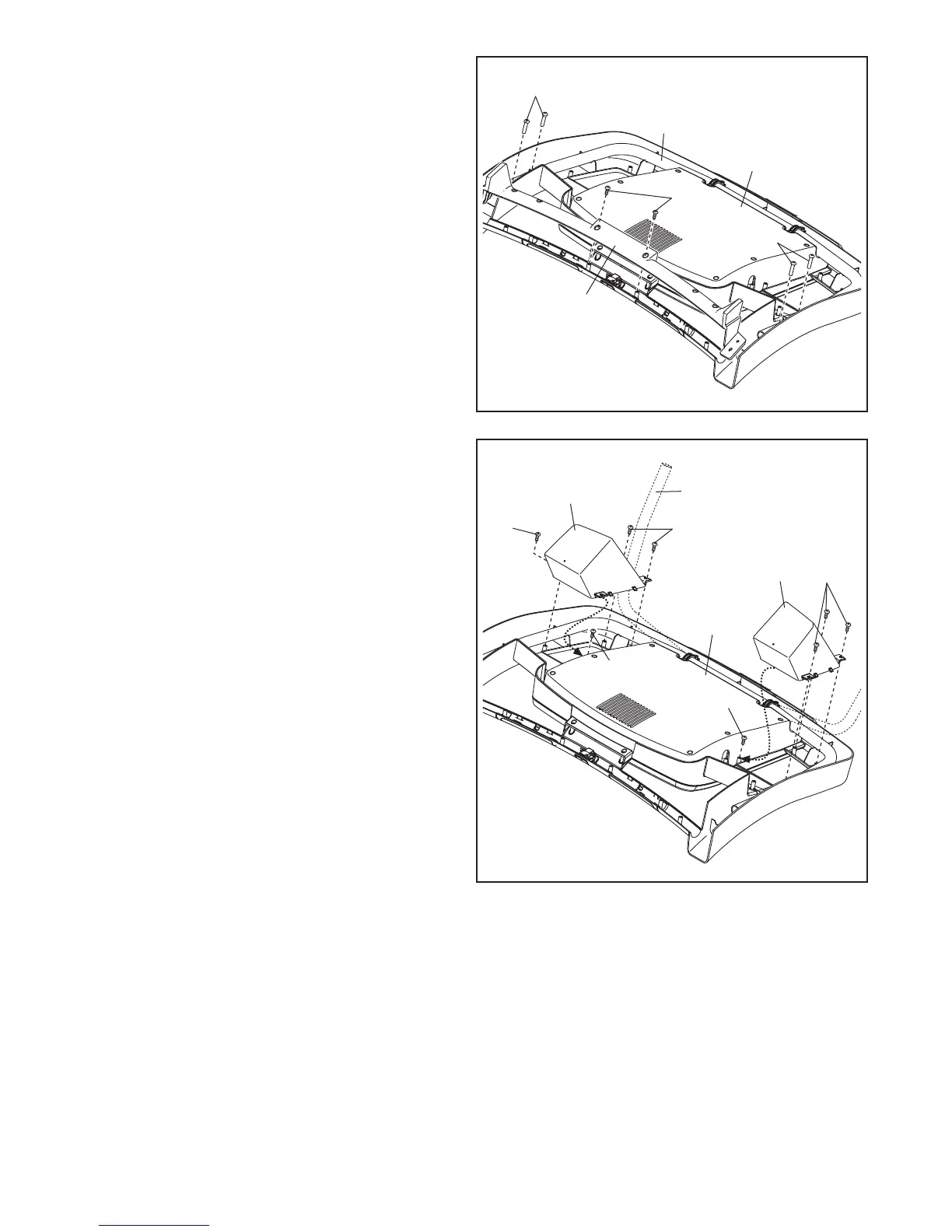

10. Coloque la Base de la Consola (98) hacia abajo
sobre una superficie blanda para evitar que se
raye.
Retire los dos tornillos (C) de la Barra Cruzada
para Pulso (81). Retire la Barra Cruzada para
Pulso y deseche los tornillos.
Retire los cuatro Tornillos 5/16" x 5/8" (11) de la
Armadura de la Consola (101). Los Tornillos se
utilizarán en un paso posterior.
101
98
96
95
101
1
1
11
11. Identifique las Bandejas Izquierda y Derecha
(95, 96).
Conecte las Bandejas (95, 96) a la Base de la
Consola (98) con ocho Tornillos #8 x 1/2" (1).
Nota: Podría ser más fácil apretar parcialmente
los dos Tornillos interiores y luego deslizar las
Bandejas hasta su sitio antes de apretar comple-
tamente los otros seis Tornillos.
Nota: Podría ser necesario rotar la Armadura
de la Consola (101) hacia arriba cuando fije las
Bandejas (95, 96).
1
1
1
