12

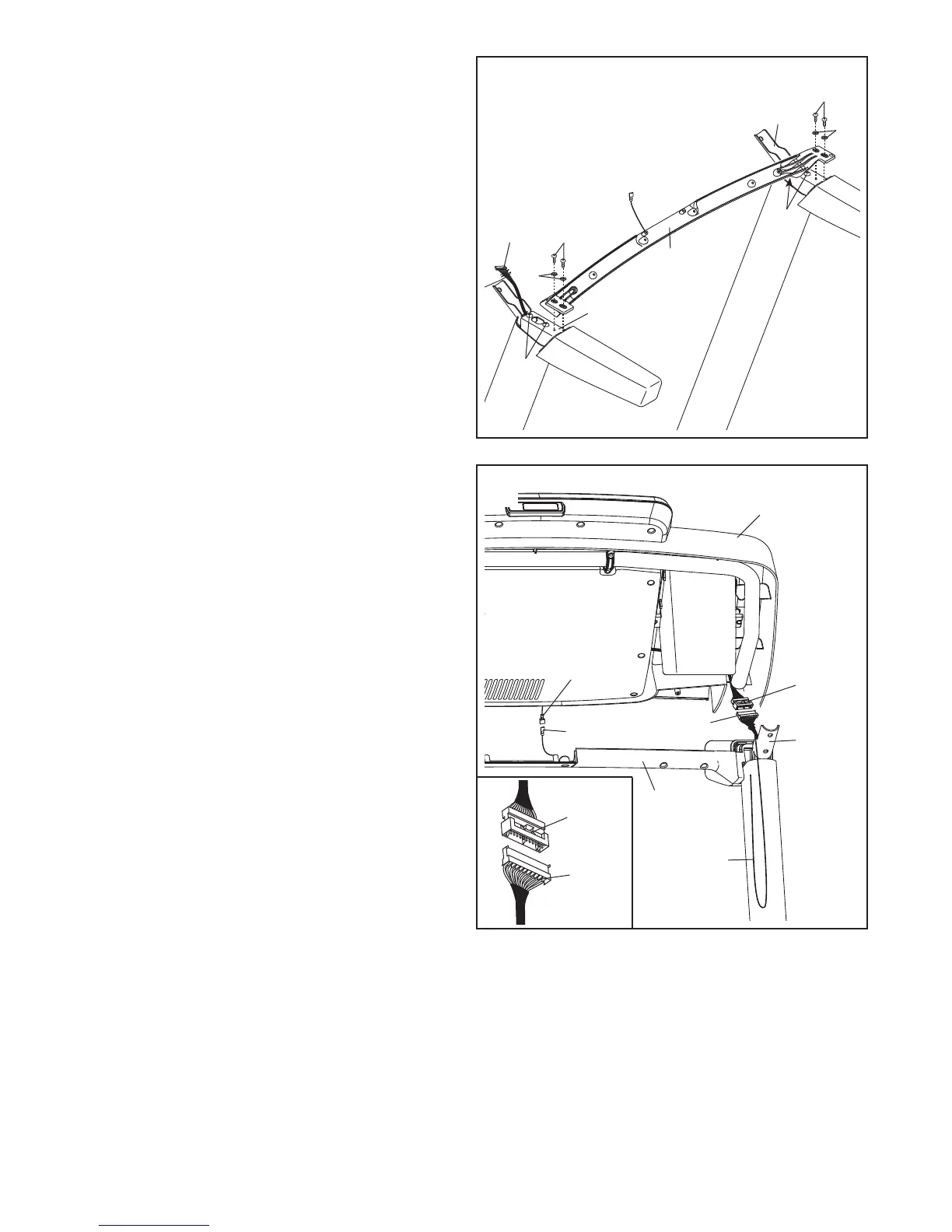

12. Para evitar que se dañe la Barra Cruzada
para Pulso (81), no use herramientas eléctri-
cas y no apriete demasiado los Tornillos #10
x 3/4" (4).
Oriente la Barra Cruzada para Pulso (81) como
se muestra. Fije la Barra Cruzada para Pulso a
las Barandas (79) empleando cuatro Tornillos
#10 x 3/4" (4) y cuatro Arandelas Estrella #10
(5). Apriete parcialmente los cuatro Tornillos
y luego apriete completamente cada uno de
ellos.
Asegúrese de que el Cable del Montante
Vertical (91) no está pellizcado. Ajuste con
firmeza los cuatro Tornillos 5/16" x 2 3/4" (12).
12
4
4
5
5
12
12
79
81
79
91
13. Con la ayuda de otra persona, sostenga el mon-
taje de la consola cerca de las Barandas (79)
(solo se muestra uno).
Conecte el cable de tierra del montaje de la con-
sola al Cable de Tierra (80) de la Barra Cruzada
para Pulso (81).
Conecte el Cable del Montante Vertical (91) al
cable de la consola. Vea el diagrama incluido.
Los conectores deben deslizarse juntos
fácilmente y encajar en su lugar. Si no lo
hacen, gire un conector y vuelva a intentarlo. SI
NO CONECTA LOS CONECTORES ADECUA-
DAMENTE, LA CONSOLA PUEDE DAÑARSE
CUANDO ENCIENDA EL EQUIPO. Quite la ata-
dura de cables del Cable del Montante Vertical.
13
Montaje de
la Consola
91
91
Atadura
de Cables
Cable
de la
Consola
Cable
de la
Consola
79
80
Cable de
Tierra
81
