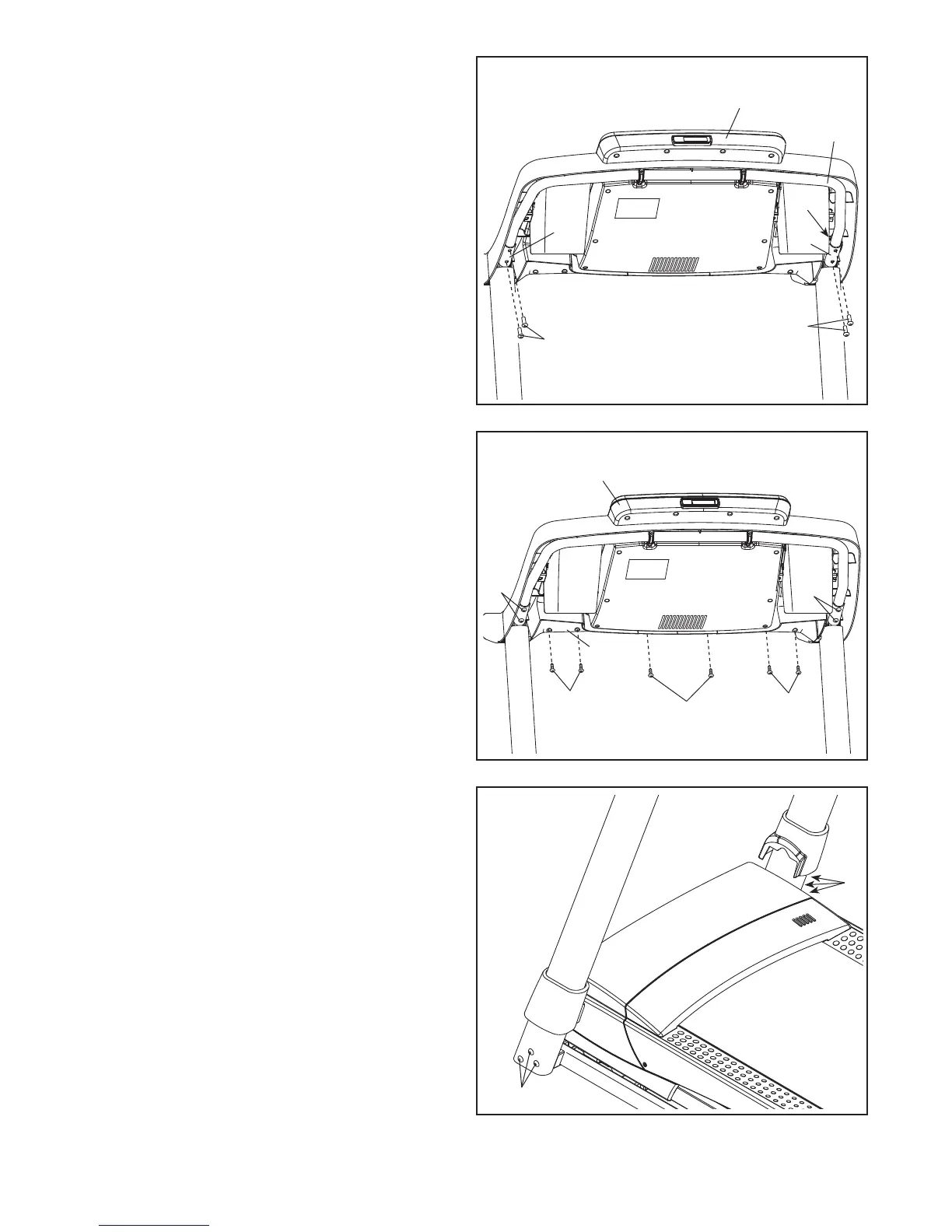

14. Posicione el montaje de la consola en las
Barandas (79). Asegúrese de que no queden
cables pellizcados. Introduzca el exceso de
Cable del Montante Vertical (91) detrás de la
Armadura de la Consola (101).
Conecte el montaje de la consola a los soportes
de las Barandas (79) con los cuatro Tornillos
5/16" x 5/8" (11) que retiró en el paso 10.
Engagez l'ensemble des six Vis, sans toute-
fois les serrer à ce moment.
14
79
Montaje de la
Consola
11
11
91
79
101
15. Conecte el montaje de la consola a la Barra
Cruzada para Pulso (81) con seis Tornillos
#8 x 1/2" (1). Apriete parcialmente los
seis Tornillos y luego apriételos todos
completamente.
Ajuste con firmeza los cuatro Tornillos
5/16" x 5/8" (11).
16. Apriete completamente los seis Tornillos
3/8" x 4" (3).
15
16
81
Montaje de la
Consola
11
11
1
3
1
3
1
