66

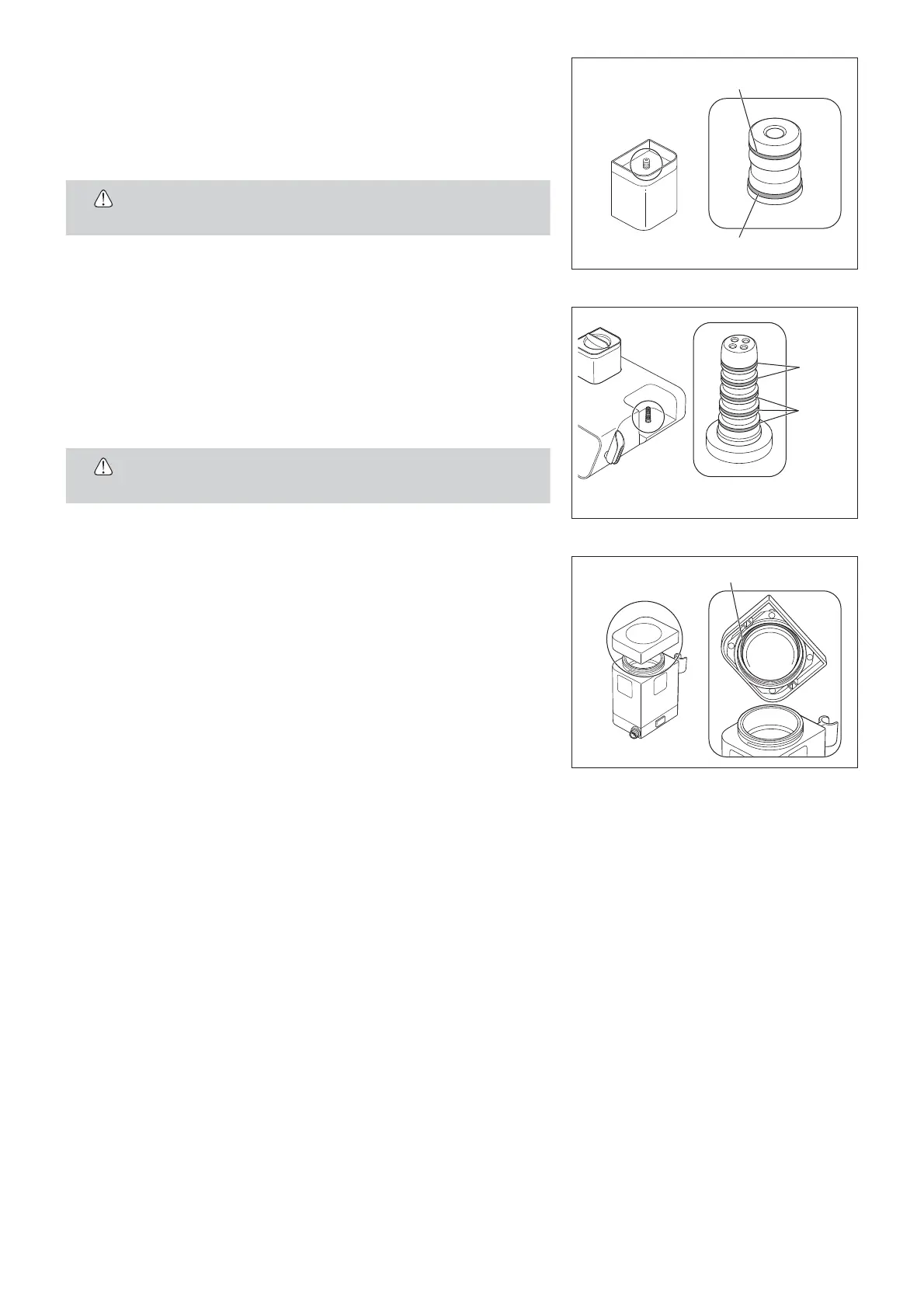

10-1-4 Bouteille d’irrigation
1) Retirez les joints du joint de la bouteille d’irrigation à l’aide d’une aiguille, etc.
2) Placez les nouveaux joints sur les rainures où étaient placés les anciens joints.
* Reportez-vous à «21 Liste des pièces de rechange» pour plus de détails sur les
joints de rechange.
Référence : Y1003544
ATTENTION
tLes joints présentent des épaisseurs différentes. Assurez vous de les
disposer sur l’emplacement correct (Fig. 46).
Joint (Section fine)
Joint (Section épaisse)
Fig. 46
10-1-5 Connecteur de base de la chambre
1) Retirez les joints du connecteur de base de la chambre à l’aide d’une aiguille,
etc. (Fig. 47).
2) Placez les nouveaux joints sur les rainures où étaient placés les anciens joints.
* Reportez-vous à «21 Liste des pièces de rechange» pour plus de détails sur les
joints de rechange.
Référence : Y1003435
ATTENTION
tÉtant donné que la taille des joints diffère, veillez à les remettre à
l’emplacement correct (Fig. 47).
Joint
(Petit)
Joint
(Grand)
Fig. 47
10-1-6 Capuchon de la chambre
1) Retirez le capuchon de la chambre.
2) Retirez le joint de l’intérieur du capuchon de la chambre à l’aide d’une aiguille,
etc. (Fig. 48).
3) Placez le nouveau joint sur les rainures où était placé l’ancien joint.
Référence : Y1003545
Joint
Fig. 48
