67
Français

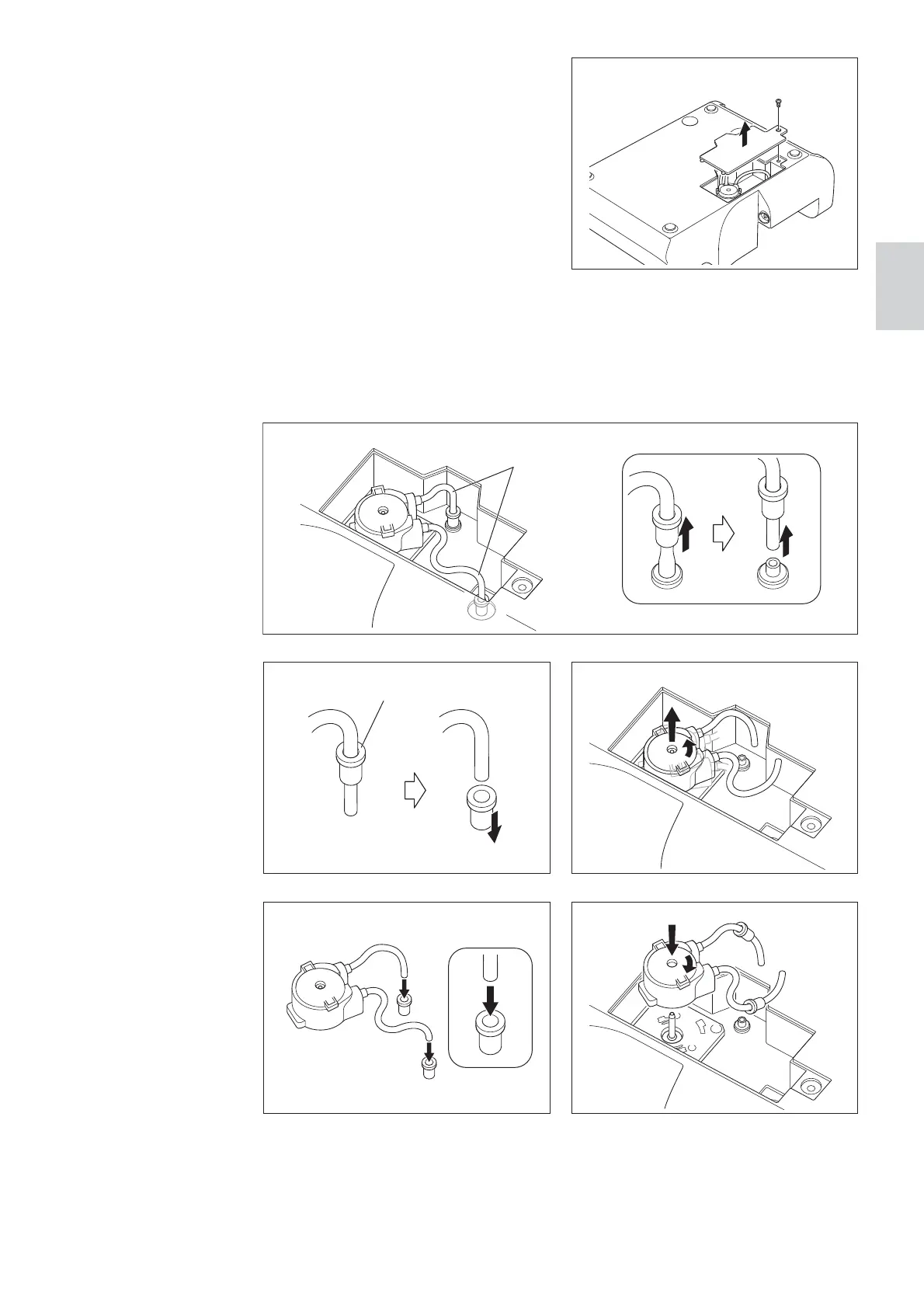

10-2 Remplacement de la pompe d’irrigation
1) Retirez la bouteille d’irrigation, la chambre, le cordon d’alimentation, le cordon de
la pièce à main et la pédale du boîtier de contrôle.
2) Retournez le boîtier de contrôle. Utilisez un tournevis cruciforme pour retirer la vis
du couvercle de la pompe d’irrigation, puis retirez le couvercle. (Fig. 49).
3) Retirez les deux tubes d’irrigation du boîtier de contrôle (Fig. 50).
4) Enlevez le joint du connecteur du tube d’irrigation. Ne le jetez pas. Vous pouvez
utiliser ce joint sur la pompe d’irrigation de rechange (Fig. 51).
5) Tournez la pompe d’irrigation dans le sens inverse des aiguilles d’une montre
jusqu’à ce qu’un déclic se produise et retirez-la (Fig. 52).
6) Installez les joints de connecteur sur les tubes d’irrigation de la nouvelle pompe
d’irrigation (option). Assurez-vous que le joint est correctement orienté (Fig. 53).
7)
Insérez la nouvelle pompe d’irrigation (option) sur l’arbre d’entraînement. Tournez-la
dans le sens des aiguilles d’une montre jusqu’à ce qu’un déclic se produise (Fig. 54).
8) Installez le tube d’irrigation en suivant à rebours la procédure de retrait. Appuyez
fermement sur le joint du connecteur dans le boîtier de contrôle jusqu’à ce qu’il
soit totalement en place (Fig. 50).
9) Alignez le crochet du couvercle de la pompe d’irrigation et le trou sur le boîtier de
contrôle. Installez le couvercle.
* Pour plus de détails sur la pompe d’irrigation en option, référez-vous à «21 Liste
des pièces de rechange».
Fig. 49
Tubes d’irrigation
Fig. 50
Joint du connecteur
Fig. 51
Fig. 52
Fig. 53
Fig. 54
