6 Copyright © 2016 Broan-NuTone LLC
Installation du panneau arrière
Pour rerer le panneau arrière du thermostat, poussez l'onglet au bas du boîer.

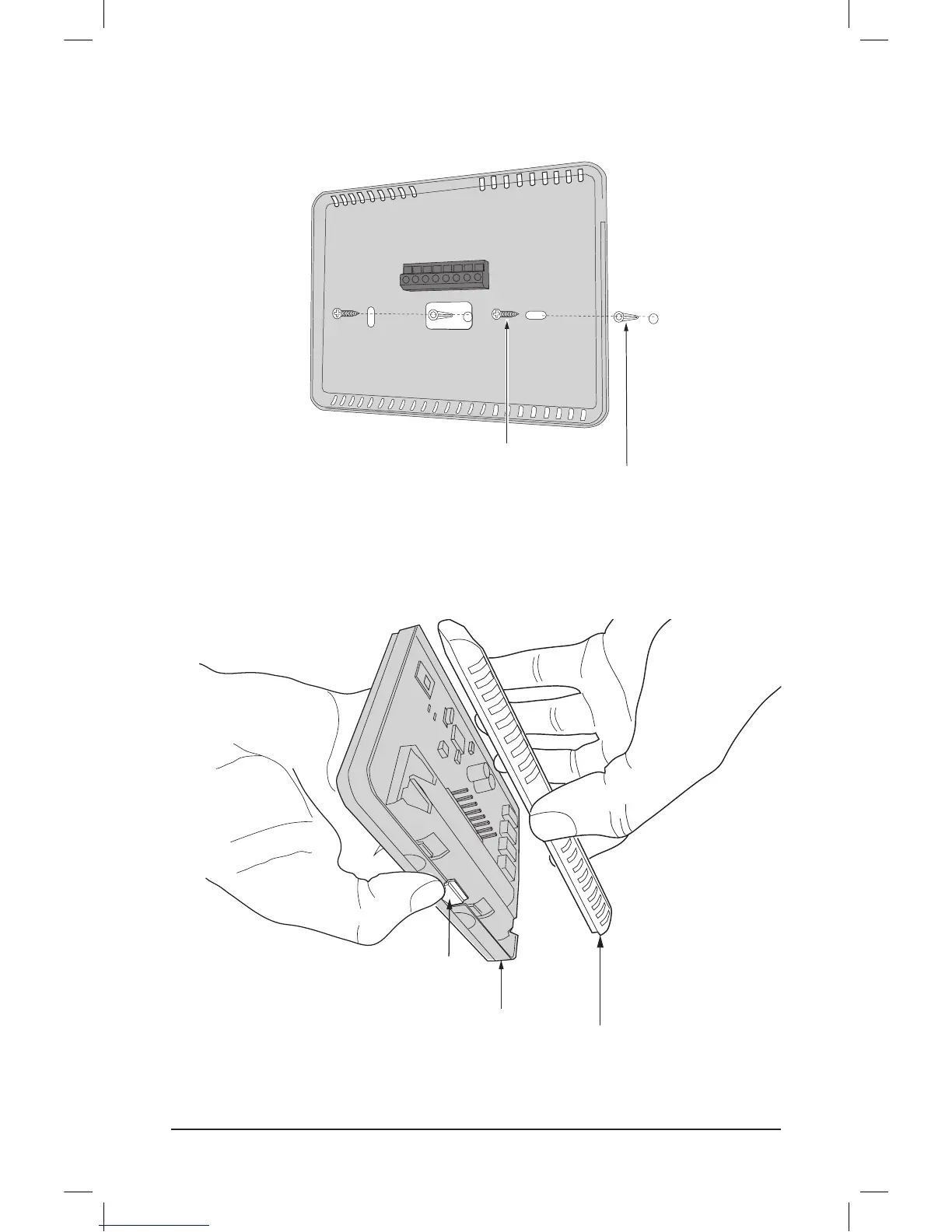

Figure 3. Retrait du panneau arrière du thermostat.
Montez le panneau arrière du thermostat sur le mur (Figure 4).
1. Ulisez les deux (2) chevilles d'ancrage et les deux (2) vis à tête cruciforme (fournies) pour
monter le panneau arrière.
2. Meez-le de niveau au besoin.
Figure 4. Montage du panneau arrière
PANNEAU ARRI
RE
BOÎTIER (AVEC CARTE DE CIRCUITS IMPRIMÉS)
POUSSEZ L’ONGLET POUR LIBÉRER LE
PANNEAU ARRIÈRE
Y2 Y1 G RC C RH W1 W2 Standard
Y2 Y1 G R C R WI 0 Heat Pump
CHEVILLES D’ANCRAGE (2) FOURNIES
VIS À TÊTE CRUCIFORME (2) FOURNIES
