0.6 - INSTALLATIE KIT OP VENTILATORCONVECTOR

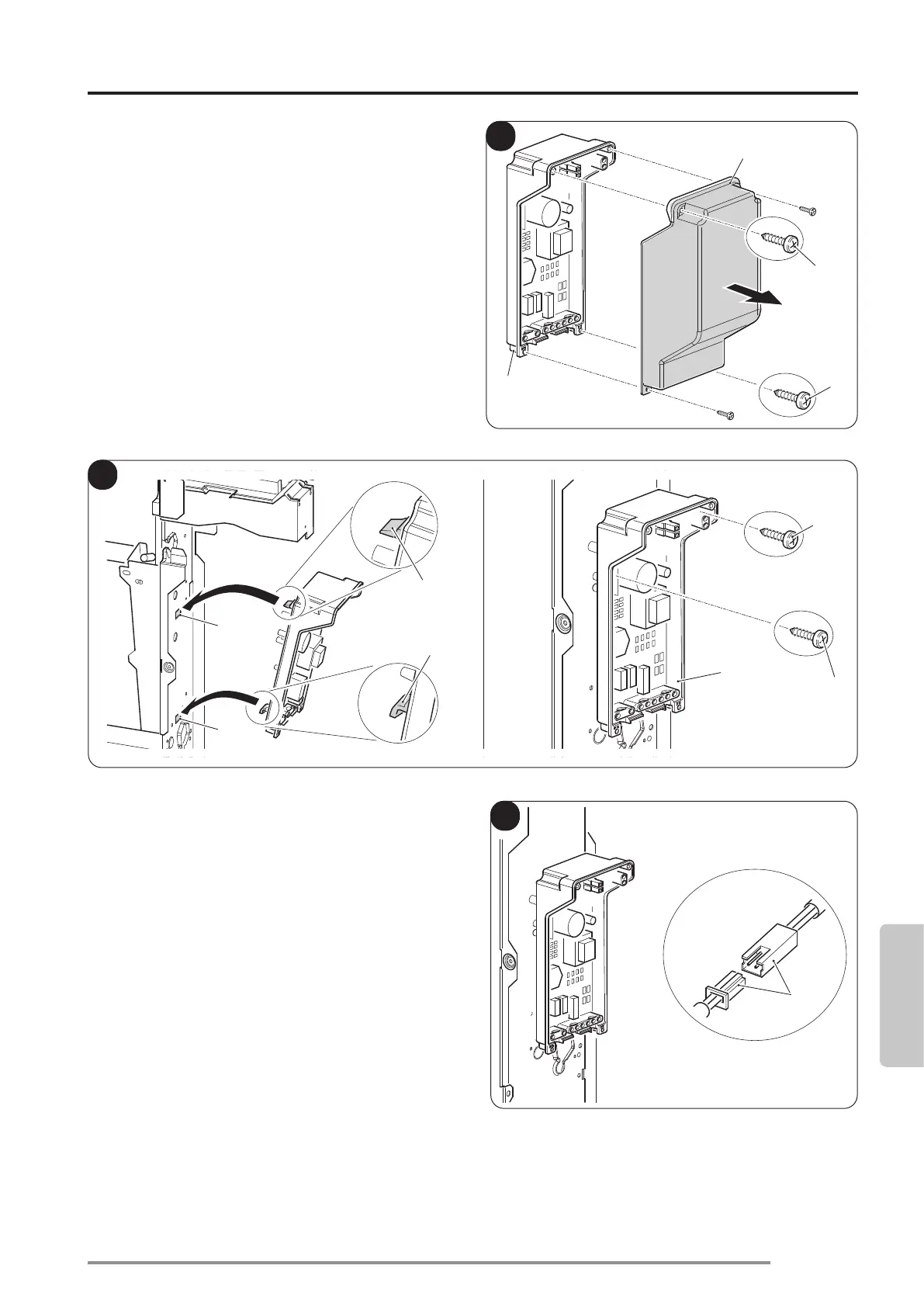

a. Draai de schroeven (1a) los en verwijder het deksel
(1b) van de doos (1) (afb.1).
b. Klem de bevestigingen (2) in de specieke sleuven
(3) aan de zijkant van het apparaat (afb.2).
c. Bevestig de doos (1) met de twee schroeven (4)
aan het apparaat (afb.2).
d. Sluit de aardkabel aan op de structuur van het
apparaat met de geleverde schroef (minimaal
aandraaimoment 4 N) (afb.3).
e. Sluit de connector van de watermeter (S) op het
apparaat aan en controleer of de watermeter (S)
correct is aangebracht in de daarvoor bestemde
uitsparing in de warmtewisselaar (afb.3).
