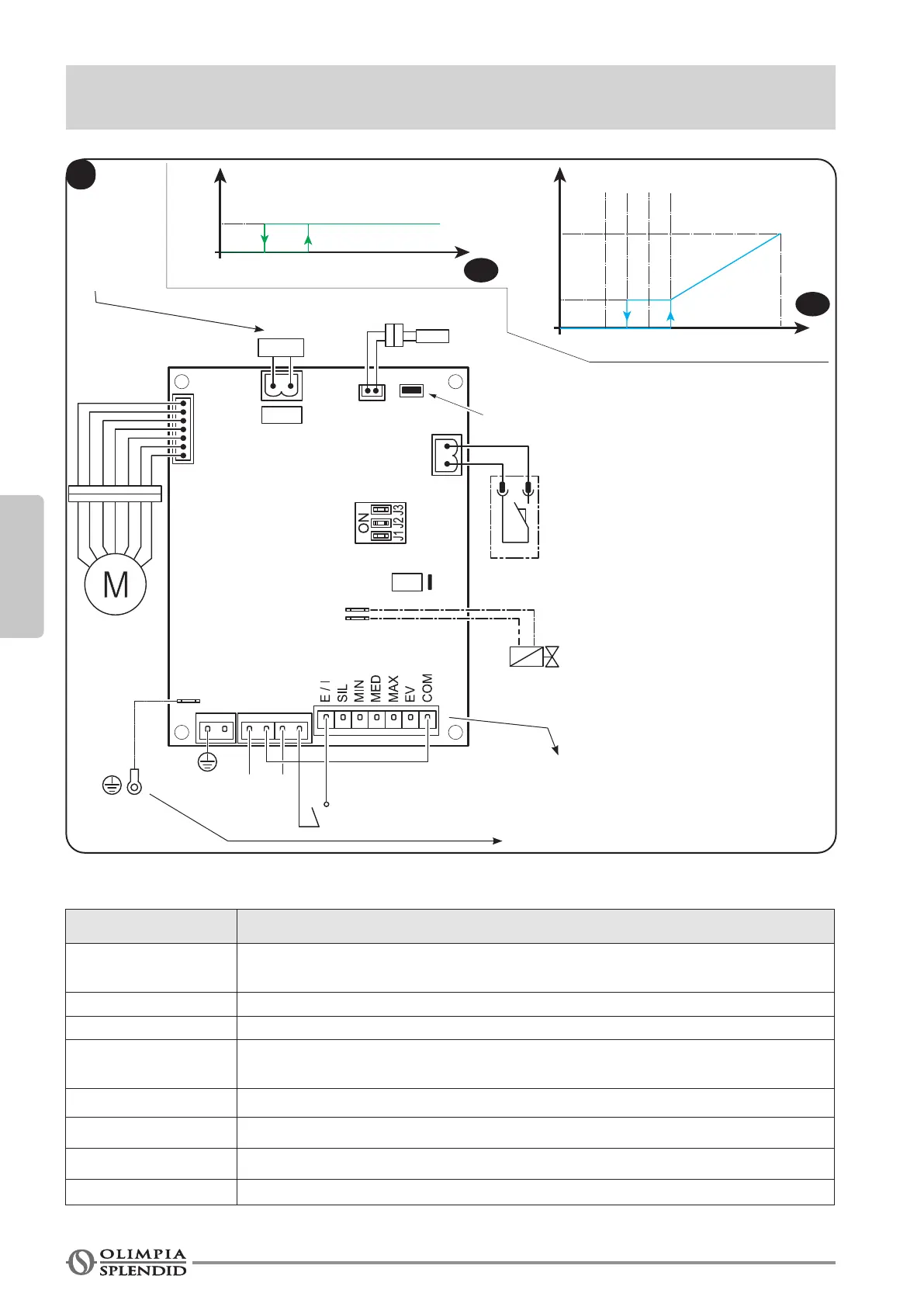

Olimpia splendid B0873 - 2 Betrieb des Gebläsekonvektors mit DC-Motor; MITTELS THERMOSTAT 0-10 Vdc (J1 - GESCHLOSSEN)

J1
+V10-
H2O
CFG
Y1
M1
LOCK
FANCOIL
LED
0-10V
Fan
Speed
Valve
MIN
MAX
2,51,8
12
Vdc
ON
2,00,8
Vdc
H2O
*
N
230V
50Hz
F
SW1
MOUNT
SEL1
SEL2
* *
B
DEUTSCH
DE - 8
Tab_1 (Schaltplan „B“)
Klemmleiste Anschlüsse
0-10 V
Thermostat 0÷10 V
(Nur doppelt isolierte Verbindungen verwenden)
M1 DC-Motor
J1 Jumper geschlossen, um den Modus „0÷10 V“ zu wählen
S1
Mikrosicherheitsschalter Ansauggitter
(Nur bei einigen Modellen zu verbinden, indem die vorhanden Brücke entfernt wird)
N - F Versorgung der Platine 230Vdc - 50Hz
Y1 Magnetventil 230V - 50Hz, 1A
LED Modus- bzw. Statusanzeige
SW1 WahlschalterGerätekonguration
2 - BETRIEB DES GEBLÄSEKONVEKTORS MIT DC-MOTOR
MITTELS THERMOSTAT 0-10Vdc (J1 - GESCHLOSSEN)
Nicht in 0-10V-Konguration verwenden
SIL, MIN, MED, MAX, EV
Zum Erdanschluss des Gebläsekonvektors
Geschlossen
Nur doppelt
isolierte Ver-
bindungen
verwenden
